| Номер в госреестре | 59040-14 |
| Наименование СИ | Система измерительная в составе системы контроля и управления турбинного отделения (СКУ ТО) энергоблока №3 Ростовской АЭС |
| Изготовитель | Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Система измерительная в составе системы контроля и управления турбинного отделения (СКУ ТО) энергоблока №3 Ростовской АЭС (далее - ИС СКУ ТО или система) предназначена для измерения параметров технологического оборудования турбинного отделения: температуры, влажности, давления газов, концентрации водорода в технологических системах, давления, температуры и расхода водяного пара, температуры составных частей оборудования, давления, уровня, расхода и температуры жидкостей, использующихся в технологическом процессе, а также силы тока и электрической мощности насосов. Полученная измерительная информация используется для управления оборудованием турбинного отделения.
ИС СКУ ТО выделяется на функциональном уровне в составе системы контроля и управления турбинного отделения и реализует следующие функции:
- измерение параметров технологического оборудования турбинного отделения энергоблока № 3;
- передача измерительной информации в системы верхнего блочного уровня (СВБУ);
- прием от СВБУ единого времени энергоблока и поддержание единого времени в СКУ ТО.
Измерительные каналы (далее ИК) ИС СКУ ТО состоят из: первичной части, включающей в себя первичные измерительные преобразователи (датчики), преобразующие параметры работы технологического оборудования в унифицированные электрические сигналы, и вторичной части, представляющей собой программно-технический комплекс на основе типовых программно-технических средств (ПТК ТПТС) и выполняющей функции приема сигналов от датчиков, их аналого-цифрового преобразования, обработки, накопления и отображения. Первичная и вторичная части ИС СКУ ТО соединяются проводными линиями связи.
Первичная часть ИС СКУ ТО состоит из:
- анализаторов гидразина автоматических AMI Hydrazine (номер в Госреестре 35246-07);
- анализаторов растворенного кислорода в воде FAM Oxytrace (номер в Госреестре 22335-07);
- анализаторов воды промышленных AMI Sodium P (номер в Г осреестре 34942-07);
- газоанализаторов ГТВ-1101М-А (номер в Госреестре 35246-07), ГАММА-100 (номер в Госреестре 27813-11);
- анализаторов растворенного водорода МАРК-509 (номер в Госреестре 38995-08);
- анализаторов жидкости кондуктометрических КАЦ-021 М (номер в Госреестре 28366-10);
- кондуктометров-солемеров МАРК-602 (номер в Госреестре 25807-11);
- pH-метров МАРК-902 (номер в Госреестре 27453-11);
- преобразователей температуры и влажности измерительных РОСА-10 (номер в Гос-реестре 27728-09);
- термопреобразователей сопротивления ТСМ-01 (номер в Госреестре 13996-13); ТСП-01 (номер в Госреестре 13997-13); ТСП-0690 (номер в Госреестре 49904-12); ТСП 9203 (номер в Госреестре 14238-94); ТСП-1088-АС (номер в Госреестре 43453-09); ТСП-05 (номер в Госреестре 14456-13); СП-01, СМ-01 (номер в Госреестре 20261-00); ТСП-1390 (номер в Госреестре 50258-12); ТСП-02 (номер в Госреестре 13999-13);
- термопар типа KTL-01, KTL-02 (номер в Госреестре 20260-00); ТХК-01 (номер в Госреестре 13481-02);
- датчиков давления ТЖИУ406-М100-АС (номер в Госреестре 47462-11);
- преобразователей давления измерительных АИР-20/М2 (номер в Г осреестре 46375-11);
- преобразователей уровня радиоволновых БАРС 351 (номер в Госреестре 33284-13);
- штоковых датчиков линейных перемещений ПЛЦ002 (номер в Госреестре 58242-14);
- расходомеров-счетчиков массовых Thermatel EnhancedTA2 (номер в Госреестре 48222-11);
- датчиков давления Метран 22 (номер в Госреестре 45030-10);
- датчиков давления Метран 100 (номер в Госреестре 22235-08);
- преобразователей расхода вихреакустических Метран 300ПР (номер в Госреестре 16098-09);
- преобразователей измерительных силы переменного тока ФЕ1854-АД (номер в Госреестре 28136-04);
- трансформаторов тока (далее - ТТ) Т0Л-СЭЩ-10 (номер в Госреестре 32139-11);
- ТТ PACT MCR (номер в Госреестре 41168-09);
- трансформаторов напряжения (далее - ТН) ЗНОЛ-СЭЩ-6-1 (номер в Госреестре 54371-13);
- преобразователей измерительных мощности трехфазных сетей ФЕ1883-АД (номер в Госреестре 43479-09).
Во вторичной части используется следующее оборудование:
- средства программно-технические ТПТС-ЕМ (номер в Госреестре 44937-10);
- цифровые амперметры и вольтметры Ф 1762-АД.
ИК давления, концентрации, удельной электропроводимости, pH, относительной влажности, уровня, температуры, расхода состоят из датчика и вторичной части. Датчик преобразует измеренные значения физических величин в электрические сигналы, поступающие на вход модуля ТПТС-ЕМ, осуществляющего аналого-цифровое преобразование сигналов, обработку измерительной информации и ее передачу либо в СВБУ, либо на другой модуль ТПТС-ЕМ, который осуществляет цифроаналоговое преобразование измерительной информации и передачу ее для отображения на цифровых амперметрах и вольтметрах Ф 1762-АД.
ИК перемещения штока гидроамортизатора состоит из датчика ПЛЦ002, на который подается напряжение питания (10 В). На ПЛЦ002 происходит падение напряжения, величина которого линейно зависит от измеряемой величины. Напряжение поступает на вход модуля ТПТС-ЕМ, осуществляющего аналого-цифровое преобразование сигналов, обработку измерительной информации и ее передачу в СВБУ.
ИК силы тока и мощности состоят из ТТ и ТН, сигналы которых поступают на измерительные преобразователи силы переменного тока или мощности, преобразующие измеренные значения физических величин в токовый сигнал, поступающий на модуль ТПТС-ЕМ, осуществляющий аналого-цифровое преобразование сигналов, обработку измерительной информации и ее передачу в СВБУ.

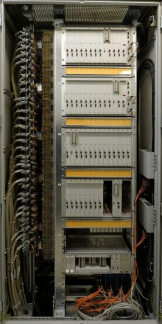

Внешний вид электротехнического шкафа со средствами программно-техническими ТПТС показан на рисунке 1. Состав ИК системы и их основные метрологические и технические характеристики указаны в таблицах 2-7.
Метрологически значимым для ИС СКУ ТО является программное обеспечение (далее
- ПО) средств программно-технических ТПТС-ЕМ.
Методы, используемые для защиты ПО ИС СКУ ТО:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти; необходимость специальных технических и программных средств для какой-либо его модификации);
- программные (установка паролей для различных уровней доступа к программным компонентам, контроль идентификационных данных этого ПО).
Защита ПО от несанкционированного доступа соответствует уровню защиты «С» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИС СКУ ТО нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | ПО модуля ТПТС52-2.1722 | ПО модуля ТПТС52-2.1731 |
| Номер версии (идентификационный номер) ПО | не ниже R.04 | не ниже R.61 |
| Цифровой идентификатор ПО | По номеру версии | |
Метрологические и технические характеристики ИС СКУ ТО указаны в таблицах 2 и 3.
В таблицах 2 и 3 используются следующие обозначения:
Y - приведенная к диапазону измерений погрешность;
5 - относительная погрешность;
А - абсолютная погрешность.
В таблице 2 в графе 6 и 9 указаны пределы допускаемой основной погрешности средства измерений; в графе 10 указан интервал допускаемой погрешности в рабочих условиях с вероятностью 0,95 для всех ИК, кроме ИК № 184-204 и 351-382, для которых указаны пределы допускаемой погрешности в рабочих условиях.
В таблице 2 погрешность ИК температуры, в состав которых входит термопара, указана с учетом погрешности канала компенсации температуры холодного спая.
В таблице 2 погрешность ИК расхода, указана с учетом погрешности, вносимой сужающим устройством (далее СУ).
| № ИК | Измеряемая величина | Диапазон измерения | Датчик | Вторичная часть ИК | Погрешность ИК | ||||
| Тип | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погреш ность | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 | Давление греющего пара на 1,2 ступень СПП | от 0 до 40 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 2 | от 0 до 100 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,25 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,65 % | |
| 3 | Давление пара за СПП | от 0 до 16 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 4 | Давление "острого" пара перед и после ГПЗ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,25 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,65 % |
| 5 | Давление греющего пара ПП-II (пар до и после СРК) | от 0 до 100 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 6 | Давление пара за РЗ перед ЦНД | от 0 до 16 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 7 | Давление пара перед стопорной заслонкой 3SE10S02; за 3SE10S01 перед регулирующими заслонками | от 0 до 16 кгс/см2 | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 8 | Давление "острого" пара в главном паровом коллекторе | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,25 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,65 % |
| 9 | Давление пара в паропроводе после БРУ-К | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 10 | Давление пара в коллекторе собственных нужд | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | ||||||
| 11 | Давление пара на выхлопе ЦВД (сторона регулятора, сторона генератора) | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 12 | Давление в паровом пространстве конденсатора | от 0 до 1 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 13 | Давление пара от СПП к ТПН | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 14 | Давление пара за стопорным клапаном ТПН №1,2 | от 0 до 16 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 15 | Давление пара перед и за СРК турбины | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 16 | Давление пара после регулирующих клапанов ТПН №1,2 | от 0 до 10 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 17 | Давление пара за турбиной | от 0 до 0,16 кгс/см2 | Метран 22-ДА | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 18 | Давление паровоздушной смеси на входе основного эжектора | от 0 до 2,5 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 19 | Давление на всасе эжекторов | от 0 до 2,5 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 20 | Давление пара на уплотнения ТПН №1,2 | от 0 до 1,6 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | ||||||
| 21 | Давление пара к ТПН №1,2 перед стопорным клапаном турбины | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 22 | Давление пара в IV ,V от | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 23 | борах ЦНД №1,2,3 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 24 | Давление пара на привод ТПН №1,2 | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 25 | Давление пара на эжектора ТПН №1,2 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 26 | Давление пара в отборе VII ЦНД №1,2,3 | от 0 до 1,6 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 27 | Давление греющего пара (VII отбор) ПНД №1 | от 0 до 4 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 28 | Давление греющего пара (II отбор) ПВД№6 | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 29 | Давление греющего пара (VI отбор) ПНД №2 | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 30 | Давление греющего пара (I отбор) перед ПВД№7 | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 31 | Давление пара в I,2 отборах турбины | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 32 | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 33 | Давление греющего пара (V отбор) ПНД №3 | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 34 | Давление греющего пара ПСВ II ступени (V отбор турбины) | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 35 | Давление пара в VI отборе | от 0 до 2 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 36 | Давление греющего пара ПСВ I (VI отбор турбины) | от 0 до 4 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 37 | Давление пара после РОУ 14/6 (3RQ31S04) на эжектора | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 38 | Давление пара после РОУ 14/3 (3RQ40S02) на потребителей РО | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | ||||||
| 39 | Давление пара на подводе к технологическому конденсатору | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 40 | Давление пара в коллекторе дренажей главных паропроводов | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 41 | Давление паровоздушной смеси в коллекторе перед эжекторами цирксистемы | от 0 до 2,5 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 42 | Давление пара на всасе эжектора уплотнений 3SD40 | от 0 до 2,5 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 43 | Давление пара на уплотнения ЦВД до и после регулирующего клапана | от 0 до 4 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 44 | Давление пара на уплотнения ЦНД за регулирующим клапаном | от 0 до 4 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 45 | Давление пара на уплотнения ЦНД до регулирующего клапана | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 46 | Давление пара в коллекторе уплотнения ЦВД | от 0 до 4 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 47 | Давление пара на эжекторах | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 48 | Давление пара от уплотнений ЦВД в ПНД №4 | от 0 до 6 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 49 | Давление в трубопроводе выпара из РБ в конденсатор | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 50 | Давление пара в 3 отборе в деаэратор | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 51 | Давление греющего пара (IV отбор) ПНД №4 | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 52 | Давление греющего пара к пиковым ПСВ | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 53 | Давление в конденсаторе ТПН №1,2 | от 0 до 1 кгс/см2 | ТЖИУ406ДА-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 54 | Давление воды в линии разгрузки главного насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 55 | Давление на входе в питательный насос | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 56 | Давление на напоре питательного насоса | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 57 | Давление в деаэраторе | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 58 | Давление питательной воды на всасе предвключен-ного насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 59 | Перепад давления питательной воды на фильтре | от 0 до 1 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 60 | Давление питательной воды на всасе насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 61 | Давление на напоре вспомогательного питательного насоса (ВПЭН) | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 62 | Давление воды в камере за гидропятой насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 63 | Перепад давления на сужающем устройстве измерения расхода питательной воды через ПВД (линия RL61, RL62) | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 64 | Давление питательной воды после ПВД №7; перед ПВД №6 | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 65 | Давление в напорном коллекторе ТПН перед ПВД | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 66 | Давление питательной воды на парогенераторы | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 67 | Давление питательной воды в коллекторе узла питания парогенераторов | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 68 | Давление воды на входе в питательный насос | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 69 | Давление дистиллята в напорной линии за водяными фильтрами | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 70 | Перепад давления дистиллята на ионобменном фильтре | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 71 | Давление дистиллята на входе в обмотку статора | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 72 | Перепад давления обессоленной воды на фильтрах системы охлаждения обмотки статора генератора | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 73 | Давление охлаждающей циркуляционной воды на выходе и на входе в конденсатор | -1-1,5 2 кгс/см | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 74 | Потеря давления циркуляционной воды в конденсаторе ТПН №1,2 | от 0 до 0,63 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 75 | Давление циркуляционной воды в напорном коллекторе ТПН №1,2 | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 76 | Давление воды на напоре подъемного насоса | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 77 | Разность давления масла перед МО 3SC51W61,62 и давления на выходе охл.воды из МО | от 0 до 4 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 78 | Давление охлаждающей воды в трубопроводе до и после фильтра 3VC | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 79 | Давление на подводе рабочей воды к соплам водоструйного эжектора | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 80 | Давление циркуляционной воды в напорном коллекторе подъемных насосов циркводы | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 81 | Давление циркуляционной воды после теплообменникам ОГЦ | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 82 | Давление циркуляционной воды к теплообменникам ОГЦ | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 83 | Давление циркуляционной воды в трубопроводе до теплообменника ОГЦ и после | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 84 | Давление циркуляционной воды к маслоохладителям турбины | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 85 | Перепад давлений охлаждающей воды и турбинного масла перед маслоохладителями | от 0 до 2,5 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 86 | Давление охлаждающей воды на маслоохладители электродвигателя насоса | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 87 | Давление охлаждающей воды на подводе к КЭН-I | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 88 | Давление на напоре насоса охлаждающей воды ГЦН | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 89 | Давление охлаждающей воды к электродвигателю насоса | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 90 | Давление охлаждающей воды на уплотнение сальниковое насоса | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 91 | Давление охлаждающей воды к потребителям группы "В" | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 92 | Давление охлаждающей воды к подшипникам насосов 3VD | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 93 | Давление обратной сетевой воды от коллектора с.н. станции | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 94 | Давление в трубопроводе прямой и обратной сетевой воды бл.3 и на собственные нужды бл.3 | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 95 | Давление обессоленной воды на подпитку конденсаторов | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 96 | Давление обессоленной воды на напоре и на всасе насоса подпитки деаэраторов | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 97 | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 98 | Давление обессоленной воды на входе в деаэраторы после задвижки | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 99 | Давление охлаждающей воды на входе в газоохла-дитель генератора, возду-хоохоладитель возбудителя и воздухоохладитель выпрямителя | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 100 | Давление воды на вводе внутреннего противопожарного водопровода | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 101 | Давление в трубопроводе прямой и обратной сетевой воды на собственные нужды бл. 1,2 | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 102 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 103 | Давление теплоносителя в подающем и обратном трубопроводе. Распред.узел №1,2 | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 104 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 105 | Давление в напорной сети насоса 3VC и 4QF | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 106 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 107 | Давление охлаждающей воды на входе в маслоохладитель и маслоуловитель | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 108 | Давление на напоре и на всасе насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 109 | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 110 | Давление обессоленной воды на напоре насоса №1,2 системы водяного охлаждения генератора | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 111 | Давление в напорной сети насоса 3QF | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 112 | Перепад давления обессоленной воды на фильтре подпитки водяного бака | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 113 | Давление обессоленной воды на подпитке водяного бака | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 114 | Перепад давления на фильтре подачи водорода к ПГУ | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 115 | Давление охлаждающей воды к теплообменникам охлаждения обмотки статора генератора 3SS21,22,23W01 перед задвижкой | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 116 | Давление на напоре насоса слива сепарата СПП | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 117 | Давление азота в баке системы охлаждения обмотки статора генератора | от 0 до 0,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 118 | Перепад давления азота на фильтре предварительной очистки | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 119 | Давление водорода в корпусе генератора | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 120 | Перепад давление водорода на осушителе | от 0 до 0,1 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 121 | Система 3UV14, 3UV66, 3UV70. Перепад давления на фильтре | от 0 до 40 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 122 | Перепад давления на фильтре подачи сжатого воздуха к ПГУ | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 123 | Давление наружного воздуха | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 124 | Перепад давления масло-водород сторона турбины | от 0 до 1,6 кгс/см2 | Метран 22-ДД | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 125 | Давление масла на входе в уплотнения вала генератора | от 0 до 10 кгс/см2 | Метран 22-ДД | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 126 | Давление масла за шайбой на зацеплении редуктора | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 127 | Давление масла перед питательным насосом 3RL | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 128 | Давление масла в напорном коллекторе системы смазки на уровне оси турбины | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 129 | Давление масла в коллекторе перед маслоохладителями | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 130 | Давление масла в конце линии маслоснабжения ТПН-1,2 | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 131 | Перепад давления на центробежном вентиляторе | от 0 до 0,04 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 132 | Давление масла на напоре насоса и за насосами системы регулирования | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 133 | Давление масла, подводимого к турбине | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 134 | Давление масла в линии защиты перед стопорным клапаном | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 135 | Перепад давления масла на масляном фильтре | от 0 до 0,4 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 136 | Перепад давления масла на фильтре | от 0 до 16 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 137 | Давление масла в линии управления № 1, левая сторона; № 2, правая сторона | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 138 | Давление масла за гидродинамическим датчиком частоты вращения (за насосом-регулятором) | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 139 | Давление масла в напорном патрубке насоса регулирования | от 0 до 60 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 140 | Давление масла в силовой линии 20 кг/см2; 40 кг/см2 | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 141 | от 0 до 60 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 142 | Давление масла системы гидроподъема ротора к подшипнику №10,12 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 143 | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | |
| 144 | Давление масла на напоре насоса 1,2,3 | от 0 до 25 кгс/см2 | Метран 100-ДИ | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 145 | Давление масла перед регулятором давления | от 0 до 25 кгс/см2 | Метран 100-ДИ | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 146 | Перепад давлений на маслофильтрах маслосистемы КЭН II | от 0 до 1 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 147 | Давление масла в конце магистрали КЭН II | от 0 до 1 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % | ||||||
| 148 | Давление масла на напоре маслонасоса КЭН II | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % |
| 149 | Давление масла на входе демпферного бака сторона возбудителя, сторона турбины | от 0 до 10 кгс/см2 | Метран 100-ДИ | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 150 | Давление масла на напоре насоса гидроподъема | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 151 | Давление масла в линии защиты | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 152 | Давление масла на всасе насоса-регулятора | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 153 | Давление масла системы гидроподъема ротора перед подшипниками | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 154 | Перепад давления до и после фильтров в силовой линии 20 кг/см2, 40 кг/см2 | от 0 до 25 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 155 | от 0 до 60 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 156 | Давление масла в импульсной линии защиты | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 157 | Давление масла перед ВПУ | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 158 | Давление масла сторона турбины | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 159 | Перепад давления масла на масляных фильтрах | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 160 | Давление конденсата на уплотнения насоса | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 161 | Давление конденсата, подводимого к клапану | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 162 | Давление на напоре насоса | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 163 | Давление основного конденсата после БОУ | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 164 | Давление в напорном коллекторе КЭН-II | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 165 | Давление конденсата на подводе к уплотнениям КЭН-I | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 166 | Давление на напоре сливного насоса ПНД №1,3 | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 167 | Давление на напоре насоса отбора проб конденсата конденсаторов главной турбины | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 168 | Давление конденсата на запирание торцевого уп -лотнения насоса | от 0 до 4 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 169 | Давление конденсата в напорном коллекторе сливных насосов ПНД №1,3 | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 170 | Давление на напоре кон-денсатного насоса ТПН №1,2 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 171 | Давление на напоре насоса промконтура | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 172 | Давление на напоре насоса отбора проб конденсата греющего пара ПСВ-II; конденсата конденсатора ТПН №1,2 | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 173 | Давление в напорном коллекторе конденсатных насосов ТПН №1,2 | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 0,96 % | ||||||
| 174 | Давление конденсата за РУКом | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 175 | Давление в коллекторе рециркуляции к РБ | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 176 | Давление конденсата из РБ в конденсатор | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 177 | Давление в коллекторе дренажа 1 отбора перед РБ | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 178 | Давление в коллекторе продувок свежего пара перед РБ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,25 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,65 % |
| 179 | Давление основного конденсата перед дополнительным расширительным баком | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 180 | Давление на напоре насоса отбора проб воды пром-контура охлаждения статора генератора (на выходе) | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 181 | Давление основного конденсата в коллекторе за фильтрами охлаждения ЦНД | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 182 | Давление в коллекторе КЭН-I | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 183 | Давление конденсата на впрыск в ППУ конденсаторов перед задвижкой | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 184 | Давление воды на напоре насоса 3VC | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 185 | Концентрация гидразина в питательной воде перед ПГ за ПВД | от 0,1 до 200 мкг/дм3 | AMI Hydrazine | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 186 | Концентрация кислорода | от 0 до 200 мкг/дм3 | FAM Oxytrace | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 187 | Концентрация натрия в добавочной химобессоленной воде | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 188 | Концентрация натрия в конденсате греющего пара бойлеров теплосети | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 189 | Концентрация натрия в конденсате дренажных баков | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 190 | Концентрация натрия в конденсате по корпусу SD51 ТПН-1, 2 | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 191 | Концентрация натрия в кондесате турбины за КЭН 1, 2 | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 192 | Концентрация натрия в питательной воде перед ПГ за ПВД | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 193 | Концентрация натрия в турбинном конденсате по корпусу SD11, 12, 13 | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 194 | Концентрация натрия отмывочной воды на выходе из фильтра-регенератора | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 195 | Концентрация натрия после ФСД | от 0,01 до 9,9 мкг/дм3 | AMI Sodium P | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 196 | Система 3UV93D001. Концентрация водорода | от 0 до 3 % | ГТВ-1101М-А | от 4 до 20 мА | Y = ± 4 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 4,3 % |
| 197 | Содержание водорода | от 0 до 3 % от 0 до 5 % от 95 до 100 % | ГАММА-100 | от 4 до 20 мА | Y = ± 5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % |
| 198 | Концентрация водорода на входе в обмотку и выходе из обмотки в системе водяного охлаждения статора | от 1 до 1600 мкг/дм3 | МАРК-509/1 | от 4 до 20 мА | А = ± (6,20 + 0,04*С1) мкг/дм3 | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А = ± (11,00 + 0,04*С1) мкг/дм3 |
| 199 | Концентрация регенерационного раствора едкого натра | от 0 до 10 % | КАЦ-021 М-111 | от 4 до 20 мА | Y = ± 5 % (от 10 до 100 % диапазона измерений) | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % (от 10 до 100 % диапазона измерений) |
| 200 | Концентрация регенерационного раствора серной кислоты | от 0 до 10 % | КАЦ-021 М-112 | от 4 до 20 мА | Y = ± 5 % (от 10 до 100 % диапазона измерений) | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 5,3 % (от 10 до 100 % диапазона измерений) |
С - измеренное значение концентрации
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 201 | Удельная электропроводимость H-катионированой пробы, в питательной воде, в системе водяного охлаждения статора, обессоленной воды | от 0 до 1,3 мкСм/см от 0 до 6 мкСм/см от 0 до 13 мкСм/см | МАРК-602/1 | от 4 до 20 мА | А = ± (0,004+ 0,02х1) мкСм/см | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А1 = ± (0,004+ 0,003- Xmax+ 0,02х) мкСм/см |
| 202 | Водородный показатель pH | от 1 до 12 pH | МАРК-902/1 | от 4 до 20 мА | А = ± 0,05 рН | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А = ± 0,083 рН |
| 203 | Относительная влажность воздуха возбудителя | от 0 до 100 % | Р0СА-10 | от 4 до 20 мА | Y = ± 2 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 2,3 % |
| 204 | Температура точки росы водорода | от минус 40 до 80 °С | Р0СА-10 | от 4 до 20 мА | А не более ± 4 °С | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А не более ± 4,4 °С |
| 205 | Уровень масла в чистом отсеке основного бака (от нижней врезки) | от 0 до 160 см | ТЖИУ406ДД- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 206 | Перепад уровней между чистым и приемным отсеками основного бака1 ИК | от 0 до 20 см | ТЖИУ406ДД- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 207 | Уровень масла в доливоч-ном баке | от 0 до 160 см | ТЖИУ406ДД- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 208 | Уровень в демпферном баке 3 ИК | от 0 до 100 см | ТЖИУ406ДД- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 209 | Уровень в баке протечек насоса 3RM41, 42, 43В01 | от 0 до 100 см | АИР-20А/М2-ДГ | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 210 | Уровень воды в компенсационном баке замкнутого контура ОГЦ | от 0 до 200 см | ТЖИУ406ДИ- М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 211 | Уровень воды в компенсационном баке 3VK10B01 промконтура охлаждения отборов проб | от 60 до 230 см (шкала от 0 до 170 см) | БАРС351И | от 4 до 20 мА | Y = ± 0,17 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 1,5 % |
X - измеренное значение удельной электропроводимости; Xmax - верхнее значение диапазона измерений.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 212 | Уровень конденсата греющего пара ПВД №7, 6 | от 293 до 693 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 213 | Уровень конденсата греющего пара ПНД№4,3,2,1 | от 0 до 160 см от 0 до 400 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 214 | Уровень в конденсато-сборнике | от 0 до 100 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.7- АД-1* | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % Y = ± 2,5 % | Y = ± 0,96 % |
* Первое значение погрешности для цифрового отсчета, второе - для дискретно-аналогового.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 215 | Уровень конденсата в технологическом конденсаторе | от 0 до 630 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.7- АД-1* | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % Y = ± 2,5 % | Y = ± 0,96 % Y = ± 3,1 %* | ||||||
| 216 | Уровень конденсата в дренажном баке 3RT30 | от 0 до 250 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.7- АД-1* | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % Y = ± 2,5 % | Y = ± 0,96 % Y = ± 3,1 %* | ||||||
| 217 | Уровень (пусковой) в конден-сатосборнике конденстора | от 0 до 400 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 218 | Уровень (номинальный) в конденсатосборнике конденсатора | от 0 до 160 см | ТЖИУ406ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.7- АД-1* | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % Y = ± 2,5 % | Y = ± 0,96 % Y = ± 3,1 %* |
* Первое значение погрешности для цифрового отсчета, второе - для дискретно-аналогового.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 219 | Уровень конденсата в конденсаторе ТПН №1,2 | от 0 до 100 см | ТЖИУ406ДД-М100- АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 220 | Уровень питательной воды в деаэраторе | от 0 до 400 см | ТЖИУ406 ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 221 | Уровень питательной воды в ПГ | от 213 до 313 см от 0 до 400 см | ТЖИУ406 ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 222 | Уровень сепарата над днищем корпуса СПП | от 0 до 63 см | ТЖИУ406 ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 223 | Уровень в сепаратосборни-ке СПП | от 36 до 136 см от 46 до 206 см | ТЖИУ406 ДД-М100-АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 224 | Уровень в разделителе | от 0 до 160 см от 0 до 250 см | ТЖИУ406ДД-М100- АС | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,89 % |
| 225 | Перемещение штока гидроамортизатора | от 0 до 100 мм | ПЛЦ002 | от 0 до 10 В | Y = ± 2,0 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 2,4 % |
| 226 | Температура теплоносителя в обратном трубопроводе система 3UV14D0012 ИК | от 0 до 100 °C | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 227 | Температура теплоносителя после воздухонагревателя система 3UV66, 70 | от 0 до 100 °C | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 228 | Температура воды в трубопроводе | от 0 до 100 °C | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 229 | Температура воды на выходе из торцового уплотнения насоса | от 0 до 100 °C | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 230 | Температура на подводе (сливе) охлаждающей воды 3RM41,42,43D01 | от 0 до 50 °C | ТСП-01 50П | от 50,00 до 59,85 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 231 | Температура отбора проб | от 0 до 50 °C | ТСМ-01 50М | от 50,00 до 60,69 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 232 | Температура охлаждающей воды | от 0 до 50 °C | ТСМ-01 50М | от 50,00 до 60,69 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 233 | Температура охлаждающей воды на входе (выходе) в теплообменник 3SS | от 0 до 100 °C | ТСП-9203 Pt100 | от 100,00 до 138,51 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 234 | Температура дистиллята на входе в теплообменник 3SS | от 0 до 100 °C | ТСП-9203 Pt100 | от 100,00 до 138,51 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 235 | Температура охлаждающей воды из маслоуловителя 3SU | от 0 до 100 °C | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 236 | Температура охлаждающей воды перед (после) маслоохладителя УВГ | от 0 до 100 °C | ТСП 9203-74 У3 100П | от 100,00 до 139,10 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 237 | Температура теплоносителя в обратном трубопроводе | от 0 до 100 °C | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 238 | Температура теплоносителя в подающем трубопроводе | от 0 до 150 °C | ТСП-1088-АС 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 1,1 °С |
| 239 | Температура газа на входе (выходе) в установку осушки водорода | от 0 до 50 °C от 0 до 100 °C | ТСП-05 100П | от 100,00 до 139,1 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,60 °С А = ± 0,86 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 246 | Температура внутреннего воздуха в помещении | от 0 до 50 °С от минус 40 до 50 °С от 0 до 100 °С | ТСМ-01 50М | от 41,39 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом А = ± (0,087 + 0,0004^изм) Ом А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,58 °С А = ± 0,58 °С А = ± 0,83 °С |
| 247 | Температура охлаждающего воздуха в фазе "В" токопровода, в месте прохода к генератору со стороны трансформатора | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 248 | Температура охлаждающего воздуха в фазе "В" токопровода, в узле подключения к генератору | от 0 до 150 °С | ТСП-01 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 1,1 °С |
| 249 | Температура дренажа греющего пара 1,2 ст. СПП | от 0 до 300 °С | СБ220/КТЪ-01 ХК(Г) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015-Шзм) мВ | А = ± 3,0 °С |
| 250 | Температура конденсата в зоне торцового уплотнения насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 251 | Температура конденсата греющего пара ПВД | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 252 | Температура конденсата | от 0 до 50 °С от 0 до 100 °С от 0 до 150 °С | СБ210/СМ-01-50М | от 50,00 до 82,08 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом А = ± (0,09 + 0,0004^изм) Ом А = ± (0,105 + 0,0004^изм) Ом | А = ± 0,58 °С А = ± 0,83 °С А = ± 1,1 °С |
| 253 | Температура конденсата (дренажа) | от 0 до 100 °С от 0 до 150 °С от 0 до 200 °C | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом А = ± (0,105 + 0,0004^изм) Ом А = ± (0,12 + 0,0004^изм) Ом | А = ± 0,83 °С А = ± 1,1 °С А = ± 1,4 °С |
| 254 | Температура дренажа | от 0 до 300 °С | СБ220/К!Ъ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015-Шзм) мВ | А = ± 3,0 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 255 | Температура конденсата на запирание торцевого уплотнения насоса | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,69 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 256 | Температура дренажа | от 0 до 100 °С от 0 до 150 °С от 0 до 200 °С от 0 до 300 °С | СБ220/КТЪ-01 XK(L) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,06 + 0,00015-Цизм) мВ Д = ± (0,075 + 0,00015-Цизм) мВ Д = ± (0,09 + 0,00015 Цизм) мВ Д = ± (0,12 + 0,00015 Цизм) мВ | Д = ± 3,0 °С |
| 257 | Температура масла в картере | от 0 до 100 °С | ТСП-1390 50П | От 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,09 + 0,0004^изм) Ом | Д = ± 0,83 °С |
| 258 | Температура масла | от 0 до 50 °С от 0 до 100 °С | СБ210/СП-01-50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом Д = ± (0,09 + 0,0004^изм) Ом | Д = ± 0,58 °С Д = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 259 | Температура масла | от 0 до 100 °C от 0 до 150 °C | ТСП-01 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом А = ± (0,105 + 0,0004^изм) Ом | А = ± 0,83 °С А = ± 1,1 °С |
| 260 | Температура масла | от 0 до 100 °C | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 261 | Температура масла на выходе из подшипника | от 0 до 100 °C | ТСП-9203 Pt100 | от 100,00 до 138,51 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 262 | Температура масла до (после) маслоохладителей УВГ | от 0 до 100 °C | ТСП-05 100П | от 100,00 до 139,1 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 263 | Температура масла на входе в уплотнения | от 0 до 100 °C | ТСП-05 100П | От 100,00 до 139,10 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,86 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 264 | Температура металла ЦВД, ЦНД | от 0 до 150 °С от 0 до 300 °С | СБ210/СП-01 100П | От 100,00 до 213,83 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,2 °С А = ± 1,9 °С |
| 265 | Температура корпуса СРК | от 0 до 300 °С | СБ210/СП-01 100П | От 100,00 до 213,83 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 266 | Температура баббита | от 0 до 150 °С | СБ210/СП-01-50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 1,1 °С |
| 267 | Температура металла ПВД | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 268 | Температура стенки коллектора дренажей главных паропроводов | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 269 | Температура корпуса питательного насоса 3RL42D01 (ВЕРХ, НИЗ) | от 0 до 200 °С | СБ220/КТЪ-01 ХК(Г) | от 0,000 до 14,560 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,00015-Цизм) мВ | А = ± 3,0 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 270 | Температура корпуса стопорного клапана ТПН №1,2 | от 0 до 300 °С | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 271 | Температура корпуса турбины | от 0 до 300 °С | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 272 | Температура металла элементов корпуса СПП | от 0 до 300 °С | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 273 | Температура верх-ней(нижней) образующей паропроводов острого пара перед ГПЗ | от 0 до 300 °С | СБ220/КТЬ-02 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 274 | Температура металла подшипника заслонки промпе-регрева | от 0 до 300 °С | СБ220/КТЬ-02 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 275 | Температура металла ЦВД | от 0 до 300 °С | СБ220/КТЬ-02 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 276 | Температура в камере гид-ропяты | от 0 до 100 °С | ТСП-01 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 277 | Температура металла подшипников | от 0 до 100 °С | ТСП-01 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 278 | Температура обмотки статора | от 0 до 150 °С | ТСП-02 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 1,1 °С |
| 279 | Температура подшипника | от 0 до 100 °С от 0 до 150 °С | ТСП-01 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом А = ± (0,105 + 0,0004^изм) Ом | А = ± 0,83 °С А = ± 1,1 °С |
| 280 | Температура сегментов подпятника двигателя насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 281 | Температура среднего подшипника насоса системы регулирования турбины | от 0 до 100 °С | ТСП-01 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 282 | Температура уплотнения вала насоса | от 0 до 100 °С | ТСП-01 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 283 | Температура вкладыша подшипника редуктора ТПН №1,2 | от 0 до 100 °С | ТСП-02 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 284 | Температура в камере торцового уплотнения насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 285 | Температура верхнего подшипника насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 286 | Температура верхней (нижней) колодки упорного подшипника насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 287 | Температура вкладыша верхнего подшипника насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 288 | Температура колодок упорного подшипника | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 289 | Температура корпуса верхнего опорно-упорного подшипника насоса | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 290 | Температура опорного подшипника | от 0 до 100 °С | ТСП-0690 50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 291 | Температура корпуса питательного насоса (ВЕРХ, НИЗ) | от 0 до 200 °С | СБ220/КТЪ-01 XK(L) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,00015-Шзм) мВ | А = ± 3,0 °С |
| 292 | Температура в паровом пространстве конденсатора | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004 Яизм) Ом | А = ± 0,83 °С |
| 293 | Температура в трубопроводе выпара из РБ 3SH10B01 в конденсатор | от 0 до 150 °С | ТСМ-01 50М | от 50,00 до 82,08 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004 Яизм) Ом | А = ± 1,1 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 294 | Температура греющего пара (I отбор) ПВД№7 3RD12W01 | от 0 до 300 °C | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 295 | Температура греющего пара на 1,2 ст. СПП | от 0 до 300 °C | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 296 | Температура нагреваемого пара за 1 ступенью СПП | от 0 до 300 °C | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 297 | Температура нагреваемого пара за (перед) СПП | от 0 до 200 °C от 0 до 300 °C | СБ220/КТЬ-01 ХК(Ь) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,00015 Шзм) мВ А = ± (0,12 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 298 | Температура пара в 6, 7 отборе ЦНД №3 | от 0 до 100 °C | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 299 | Температура пара в паропроводе IV отбора ЦНД | от 0 до 200 °C | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом | А = ± 1,4 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 300 | Температура пара в паропроводе V отбора ЦНД | от 0 до 150 °С | СБ210/СМ-01-50М | от 50,00 до 82,08 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,105 + 0,0004^изм) Ом | Д = ± 1,1 °С |
| 301 | Температура пара за стопорным клапаном ТПН №1, 2 | от 0 до 300 °С | СБ220/К^-01 XX(L) | от 0,000 до 22,843 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,12 + 0,00015 Цизм) мВ | Д = ± 3,0 °С |
| 302 | Температура пара на выхлопе турбины ТПН №1, 2 | от 0 до 100 °С | СБ210/СП-01-50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,09 + 0,0004^изм) Ом | Д = ± 0,83 °С |
| 303 | Температура пара на выходе из пароприемного устройства конденсатора | от 0 до 200 °С | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,12 + 0,0004^изм) Ом | Д = ± 1,4 °С |
| 304 | Температура пара после РОУ 14/3, 14/6 | от 0 до 150 °С от 0 до 200 °С | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,105 + 0,0004^изм) Ом Д = ± (0,12 + 0,0004^изм) Ом | Д = ± 1,1 °С Д = ± 1,4 °С |
| 305 | Температура пара на привод ТПН №1, 2 | от 0 до 300 °С | ТСП-01 50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,15 + 0,0004^изм) Ом | Д = ± 1,9 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 306 | Температура пара на уплотнения ТПН №1, 2 | от 0 до 200 °С | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом | А = ± 1,4 °С |
| 307 | Температура пара на эжектора ТПН №1, 2 | от 0 до 200 °С | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом | А = ± 1,4 °С |
| 308 | Температура пара на эстакаду на общестанционных потребителей | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 309 | Температура пара перед стопорным клапаном ТПН №1, 2 | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 310 | Температура пара перед ЦНД | от 0 до 300 °С | СБ210/СП-01-100П | От 100,00 до 213,83 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 311 | Температура паровоздушной смеси в конденсаторе ТПН №1, 2 | от 0 до 100 °С | СБ210/СП-01-50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 312 | Температура паровоздушной смеси в основном эжекторе ТПН №1, 2 | от 0 до 100 °С | СБ210/СП-01-50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 313 | Температура паровоздушной смеси в эжекторе системы отсоса ТПН №1, 2 | от 0 до 100 °С | СБ210/СП-01-50П | от 50,00 до 69,56 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 314 | Температура паровоздушной смеси из дополнительного расширительного бака 3SH10B02 | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 315 | Температура паровоздушной смеси на всасе водоструйного эжектора | от 0 до 100 °С | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 316 | Температура воды в линии разгрузки главного насоса | от 0 до 200 °С | ТСП-1390 50П | От 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом | А = ± 1,4 °С |
| 317 | Температура питательной воды к питательным насосам | от 0 до 200 °С | СБ210/СП-01-50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом | А = ± 1,4 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 318 | Температура питательной воды на всасе насоса | от 0 до 100 °С от 0 до 200 °C | ТСП-01 50П | от 50,00 до 88,52 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом А = ± (0,12 + 0,0004^изм) Ом | А = ± 0,83 °С А = ± 1,4 °С |
| 319 | Температура питательной воды перед (после) ПВД №6,7 | от 0 до 200 °C от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,12 + 0,0004^изм) Ом А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,4 °С А = ± 1,9 °С |
| 320 321 | Температура питательной воды на парогенераторы | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| ТПТС 512.1731 с модулем ТПТС 512.1703 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | А = ± (0,15 + 0,0004^изм) Ом Y = ± 0,3 % Y = ± 0,1 % | А = ± 1,9 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 322 | Температура питательной воды перед узлом питания парогенераторов | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 323 | Температура КГП ПВД-6 в деаэратор после задвижки | от 0 до 300 °С | СБ210/СП-01-50П | от 50,00 до 106,91 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,0004^изм) Ом | А = ± 1,9 °С |
| 324 | Температура воды, отводимой от переднего (заднего) торцевого уплотнения насоса | от 0 до 100 °С | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 325 | Температура воды, подводимой к переднему (заднему) торцевому уплотнению насоса | от 0 до 100 °С | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 326 | Температура сепарата в трубопроводах за сепаратос-борником | от 0 до 200 °С | СБ220/КТЬ-01 ХК(Ь) | От 0,000 до 14,560 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,00015 Шзм) мВ | А = ± 3,0 °С |
| 327 | Температура технической воды на входе (выходе) в (из) воздухоохладитель двигателя насоса | от 0 до 50 °С | ТСП-01 50П | от 50,00 до 59,85 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 328 | Температура охлаждающей воды уплотнения сальникового насоса 3UA20D01 | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 329 | Температура обессоленной воды на подпитку конденсаторов 3SD13, 3SD12, 3SD11 | от 0 до 50 °С | СБ210/СМ-01-50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 330 | Температура воды в трубопроводе обратной сетевой воды | от 0 до 150 °С | ТСП-1088-АС 50П | от 50,00 до 79,11 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,105 + 0,0004^изм) Ом | А = ± 1,1 °С |
| 331 | Температура охлаждающей воды после потребителей реакторного отделения | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,69 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 332 | Температура охлаждающей воды на выходе из технологического конденсатора 3RR | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 333 | Температура охлаждающей воды к насосу КЭН | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 334 | Температура охлаждающей воды на т/о насоса 3RB | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 335 | Температура охлаждающей технической воды на входе (выходе) в (из) воздухоохладитель электродвигателя насоса 3RL | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 336 | Температура охлаждающей воды на выходе из маслоохладителей электродвигателя насоса 3RM | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 337 | Температура охлаждающей воды на выходе от опорноупорного подшипника насоса 3RM | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 338 | Температура охлаждающей воды на выходе от опорноупорного подшипника насоса 3RM | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,4 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 339 | Температура охлаждающей воды на выходе из насоса 3VB | от 0 до 100 °С | ТСМ-01 50М | от 50,00 до 71,40 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,83 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 340 | Температура охлаждающей воды после газоохладителей генератора 3ST22W20, 3ST22W10 | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 341 | Температура охлаждающей цирк. воды перед (после) теплообменников ОГЦ 3ST | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 342 | Температура циркуляционной воды к маслоохладителям турбины | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 343 | Температура охлаждающей воды на входе (выходе) в маслоохладитель турбины 3SC | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 344 | Температура циркуляционной воды на входе (выходе) в конденсатор ТПН №1, 2 | от 0 до 50 °С | СБ210/СП-01-50П | от 50,00 до 59,85 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 345 | Температура охлаждающей воды на входе (выходе) в маслоохладители 3 SC51, 52 | от 0 до 50 °С | СБ210/СП-01-50П | от 50,00 до 59,85 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | Д = ± (0,075 + 0,0004^изм) Ом | Д = ± 0,58 °С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 346 | Температура охлаждающей циркуляционной воды на входе (выходе) в конденсатор 3SD11, 12, 13 | от 0 до 50 °С | ТСМ-01 50М | от 50,00 до 60,70 Ом | Класс допуска В | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,075 + 0,0004^изм) Ом | А = ± 0,58 °С |
| 347 | Температура "горячей" ("холодной") нитки петли №1, 2, 3, 4 ГЦТ | от 0 до 400 °С | ТХК-01 427.01-09 ХК^) | От 0,000 до 31,492 мВ | Класс допуска 2 | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,15 + 0,00015-Цизм) мВ | А = ± 3,2 °С |
| 348 | Температура компенсационной коробки 3SA51, 52 | от 0 до 100 °С | УКПТП ТСП-05 50П | От 50до 69,56 Ом | Класс допуска А | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,38 °С |
| 349 | Температура компенсационной коробки 3YA | от 0 до 100 °С | УКПТП 427.18-02 ТСП-05 100П | От 100,00 до 139,10 Ом | Класс допуска А | ТПТС 512.1731 с модулем ТПТС 512.1703 | 12 бит (в СВБУ) | А = ± (0,09 + 0,0004^изм) Ом | А = ± 0,41 °С |
| 350 | Электростатический ток ротора турбоагрегата | от 0 до 1,1 А | ФЕ1854-АД | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 0,68 % |
| 351 | Расход греющего пара на 2 ступень СПП | от 0 до 160 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 352 | Расход пара на эстакаду на общестанционных потребителей | от 0 до 500 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 353 | Расход пара на потребителей РО | от 0 до 8 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 354 | Расход пара на ТПН №1,2 | от 0 до 80 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 355 | Расход пара от уплотнений ЦВД в ПНД №4 | от 0 до 16 т/ч | ТЖИУ406 ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 356 | Расход дистиллята на обмотку статора 3SS60F01B01 | от 0 до 250 м3/ч | ТЖИУ406 ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 357 | Расход водорода на трубопроводе автоподпитки водородом генератора | от 0 до 5 м3/ч | Thermatel Enhanced TA2-A1B0 | от 4 до 20 мА | 5 = ± 1,5 % (при расходе от 0,5 до 5 м3/ч) 5 = ± 0,15-(5/Q*) % (при расходе от 0,05 до 0,5 м /ч) | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А = ± (0,015 + 0,027 Q*) м3/ч А = ± (0,023 + 0,012Q*) м3/ч соответственно |
| 358 | Расход обессоленной воды через ионнообменные фильтры 3SS40F01B01 | от 0 до 2 м3/ч | Метран-300ПР-25 | от 4 до 20 мА | 5 = ± 1,0 % (при расходе от 0,6 до 2 м3/ч) 5 = ± 1,5 % (при расходе от 0,3 до 0,6 м3/ч) 5 = ± 3,0 % (при расходе от 0,18 до 0,3 м3/ч) | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | А = ± (0,015 + 0,01Q*) м3/ч А = ± (0,015 + 0,015Q*) м3/ч А = ± (0,015 + 0,03 Q*) м3/ч соответственно |
* Q - измеренное значение расхода
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 359 | Расход охлаждающей воды в контуре газоохладителей генератора | от 0 до 1600 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 360 | Расход охлаждающей воды на входе в газоохладитель генератора 3ST22F21 | от 0 до 320 м3/ч | Метран 22-ДД (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 361 | Расход охлаждающей воды в контуре воздухоохладителя возбудителя | от 0 до 300 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 362 | Расход охлаждающей воды на входе в воздухоохладитель возбудителя | от 0 до 32 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 363 | Расход охлаждающей воды после насосов замкнутого контура ОГЦ | от 0 до 1200 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 364 | Расход воды от магистрального трубопровода.распред.узел №1,2 | от 0 до 125 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 365 | от 0 до 160 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 366 | Расход охлаждающей воды на воздухоохладители возбудителя до дроссельной шайбы | от 0 до 300 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 367 | Расход на теплообменники охлаждения обмотки статора генератора и после задвижки 3ST25S01 | 1200 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 368 | Расход конденсата на уплотнения предвключенного насоса, главного насоса | от 0 до 8 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 369 | от 0 до 12,5 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % | |
| 370 | Расход охлаждающей воды на технологический конденсатор 3VB72F01B01 | от 0 до 3200 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 371 | Расход обессоленной воды на подпитку деаэраторов | от 0 до 100 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 372 | Расход обессоленной воды на подпитку конденсаторов | от 0 до 100 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 373 | от 0 до 400 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % | |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 374 | Расход охлаждающей воды на сливе из маслоохладителей турбины | от 0 до 1600 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 375 | Расход питательного насоса 3RL | от 0 до 5000 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 376 | Расход на напоре вспомогательного питательного насоса (ВПЭН) | от 0 до 200 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 377 | Расход питательной воды через ПВД | от 0 до 4000 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 378 | Расход питательной воды на ПГ | от 0 до 2000 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 379 | Расход основного конденсата после ПНД №4 в деаэратор | от 0 до 2500 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 380 | Расход конденсата от технологического конденсатора | от 0 до 160 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| 381 | Расход конденсата после насосов дренажного бака | от 0 до 200 м3/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| ТПТС51- 2.1722 ТПТС51- 2.1722 Ф1762.3- АД-1 | 12 бит от 0 до 10 В Показания на БПУ | Y = ± 0,3 % Y = ± 0,3 % Y = ± 0,1 % | Y = ± 3,0 % | ||||||
| 382 | Расход сепарата СПП на линии слива в деаэратор | от 0 до 630 т/ч | ТЖИУ406ДД-М100-АС (на СУ) | от 4 до 20 мА | Y = ± 0,5 % | ТПТС51- 2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | Y = ± 3,0 % |
| № | Измеряемая величина | Диапазон измерений | Трансформаторы | Преобразователь | |||||
| Тип | Коэфф. преоб разова ния | Класс точности по ГОСТ | Вых. сигнал (вх. сигнал нормирующего преобразователя) | Тип | Вых. сигнал (вх. сигнал вторичной части) | Пределы допускаемой основной погрешности | |||
| 1 | Сила тока двигателя ВПУ | от 0 до 20 A | ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 2 | Сила тока масляного насоса системы регулирования турбины ТПН | от 0 до 150 A | PACT MCR-V2 | 150/5 | 1,0 | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 3 | Сила тока масляного насоса контура ОГЦ, конден-сатного насоса 1 ступени, вспомогательного питательного насоса, подъемного насоса | от 0 до 150 A | ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 4 | Сила тока конденсатного насоса 2 ступени | от 0 до 300 A | ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 5 | Сила тока насоса охлаждения генератора, насоса подпитки деаэраторов | от 0 до 200 A | PACT MCR-V2 | 200/5 | 1,0 | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 6 | Сила тока насоса гидростатического подъема ротора, сливного насоса | от 0 до 60 A | ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 7 | Сила тока сливного насоса ПНД № 1 | от 0 до 30 A | ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 8 | Сила тока масляного насоса уплотнения вала | от 0 до 100 А | PACT MCR-V2 | 100/5 | 1,0 | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 9 | Сила тока насоса системы маслоснабжения | от 0 до 250 А | PACT MCR-V2 | 250/5 | 1,0 | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| № | Измеряемая величина | Диапазон измерений | Трансформаторы | Преобразователь | |||||
| Тип | Коэфф. преоб разова ния | Класс точности по ГОСТ | Вых. сигнал (вх. сигнал нормирующего преобразователя) | Тип | Вых. сигнал (вх. сигнал вторичной части) | Пределы допускаемой основной погрешности | |||
| 10 | Сила тока насоса системы регулирования | от 0 до 500 А | PACT MCR-V2 | 500/5 | 1,0 | от 0 до 5 А | ФЕ1854- АД | от 4 до 20 мА | Y = ± 0,5 % |
| 11 | Мощность насосов слива, гидростатического подъема | от 0 до 623 кВт | ТТ ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1883- АД | от 4 до 20 мА | Y = ± 0,5 % |
| ТН ЗНОЛ- СЭЩ-6-1 | 6000:V3/ 100:V3 | 0,5 | от 0 до 100:V3 В | ||||||
| 12 | Мощность насоса конден-сатного насоса 1 ступени, подъемного насоса, насоса контура ОГЦ, вспомогательного питательного насоса | от 0 до 1557 кВт | ТТ ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1883- АД | от 4 до 20 мА | Y = ± 0,5 % |
| ТН ЗНОЛ- СЭЩ-6-1 | 6000:V3/ 100:V3 | 0,5 | от 0 до 100:V3 В | ||||||
| 13 | Мощность конденсатного насоса 2 ступени | от 0 до 3114 кВт | ТТ ТОЛ- СЭЩ-10 | 300/5 | 0,5S | от 0 до 5 А | ФЕ1883- АД | от 4 до 20 мА | Y = ± 0,5 % |
| ТН ЗНОЛ- СЭЩ-6-1 | 6000:V3/ 100:V3 | 0,5 | от 0 до 100:V3 В | ||||||
| Вторичная часть ИК | Г раницы интервала до | |||
| № | Тип | Выходной сигнал | Пределы допускаемой погрешности приведенной к диапазону изменения входного сигнала в рабочих условиях | пускаемой относительной погрешности ИК* |
| 1 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,2 % |
| 2 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 2,1 % |
| 3 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,2 % |
| 4 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,2 % |
| 5 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 2,1 % |
| 6 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,2 % |
| 7 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,2 % |
| 8 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 2,1 % |
| 9 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 2,1 % |
| 10 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 2,1 % |
| 11 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,7 % |
| 12 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,7 % |
| 13 | ТПТС51-2.1722 | 12 бит (в СВБУ) | Y = ± 0,3 % | 5 = ± 1,7 % |
Значение погрешности ИК в таблице 3 рассчитано для номинальных значений тока и напряжения Iном=5 А, ином=100 В; при других значениях расчет производить по формуле:
Р DiBX
52 + 5?н + 5©Р + 5Лс + (уФЕ • -рому + (gтптс. _)2 , где
d ик = 1’15-у
8ик - относительная погрешность измерительного канала;
5тт (5тн) - относительная амплитудная погрешность трансформатора тока (напряжения);
5©р - составляющая погрешности ИК, обусловленная угловыми погрешностями трансформаторов,
80P = 0,029 •(©ТТ + 0ТН )V1-cos j
cos j
0ТТ (0ТН) - предел допускаемой угловой погрешности, в минутах, трансформатора тока (напряжения); cos9 - косинус угла между током и напряжением (расчет проводился для значения 0,8);
8Лс - относительная погрешность линии связи;
Y^ - приведенная погрешность нормирующего преобразователя;
РНом - номинальное значение мощности с учетом коэффициентов трансформации ТТ и ТН, к которому приведена yot:;
Pi - измеренное значение мощности с учетом коэффициентов трансформации ТТ и ТН (расчет проводился для значения 866 В-А); Ytotc - приведенная погрешность модуля ТПТС;
АГх - диапазон изменения входного токового сигнала вторичной части;
i^i - поступившее значение входного токового сигнала, (расчет проводился для значения 20 мА).
Рабочие условия эксплуатации датчиков и преобразователей давления: температура от 5 до 35 °С;
относительная влажность воздуха от 45 до 80 %;
атмосферное давление от 84,0 до 106,7 кПа.
Рабочие условия эксплуатации преобразователи уровня радиоволновых БАРС 351: температура от 10 до 40 °С;
относительная влажность воздуха от 45 до 80 %;
атмосферное давление от 84,0 до 106,7 кПа.
Рабочие условия эксплуатации расходомеров-счетчиков массовых Thermatel EnhancedTA2:
температура окружающего воздуха от минус 40 до 80 °С;
температура анализируемой среды от 0 до 50 °С;
относительная влажность воздуха от 45 до 80 %;
атмосферное давление от 84,0 до 106,7 кПа.
Условия эксплуатации прочих датчиков и преобразователей, относящихся к первичной части ИС СКУ ТО (кроме термопар и термопреобразователей сопротивления) соответствуют нормальным:
температура окружающего воздуха (+20 ± 5) °С;
температура анализируемой среды (для анализаторов) (+20 ± 5) °С; относительная влажность воздуха от 45 до 80 %;
атмосферное давление от 84,0 до 106,7 кПа.
Рабочие условия эксплуатации типовых программно-технических средств ТПТС: температура (+25 ± 5) °С;
относительная влажность воздуха от 45 до 80 %;
атмосферное давление от 84,0 до 106,7 кПа.
Рабочие условия эксплуатации цифровых амперметров и вольтметров Ф 1762-АД: температура от минус 10 до 50 °С
относительная влажность при температуре 35 °С не более 98 %
периодически в течение 6 ч;
атмосферное давление от 84,0 до 106,7 кПа.
Знак утверждения типа наносится на титульный лист документа «Система контроля и управления турбинного отделения нормальной эксплуатации на базе программно-технических средств. Инструкция по эксплуатации» ИЭ.3.27.116 типографским способом.
Комплектность поставки ИС СКУ ТО:
- датчики, программные, технические и программно-технические средства;
- комплект ЗИП и инструменты;
- эксплуатационная документация;
- методика поверки «Система измерительная в составе контроля и управления турбинного отделения (СКУ ТО) энергоблока №3 Ростовской АЭС. Методика поверки».
осуществляется по документу МП 59040-14 «Система измерительная в составе системы контроля и управления турбинного отделения (СКУ ТО) энергоблока №3 Ростовской АЭС. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки датчиков указаны в методиках поверки на них. Основные средства поверки вторичной части ИК указаны в таблице 8.
Таблица 8 - Основные средства поверки СКУ ТО
| Эталонное средство измерений | Тип | Основные характеристики |
| Калибратор-измеритель унифицированных сигналов | ИКСУ- 2000 | Диапазон воспроизведения напряжения от минус 10 до 100 мВ, основная погрешность ±(1410-5 |U|+6) мкВ. |
| Магазин сопротивлений | Р4831 | Диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,10 Ом ступенями через 0,01 Ом. Класс точности 0,02/2-10-6. |
| Калибратор процессов многофункциональный | FLURE 726 | Диапазон выходного/входного сигнала от 0 до 24 мА Пределы допускаемой основной погрешности: -2 ±(0,0110 Твосп +2 ед.мл.р) — в режиме воспроизведения ±(0,0110-2 Тизм. +2 ед.мл.р) — в режиме измерения Диапазон воспроизведения сигналов напряжения постоянного тока в диапазоне от 0 до 20 В: Пределы допускаемой основной погрешности: ±(0,0110-2 ивосп +2 ед.мл.р) |
Методы измерений приведены в документе «Система контроля и управления турбинного отделения нормальной эксплуатации на базе программно-технических средств. Инструкция по эксплуатации» ИЭ.3.27.116.
Нормативные и технические документы, устанавливающие требования к СКУ ТО
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Ос
новные положения.
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средст:
измерений
590 85 090.33533.036-Ф.ЧТЗ- Ростовская АЭС. Блок №3. Частное техническое задание на раз СКУ МЗ.М работку системы контроля и управления машинного зал
СКУ МЗ
- осуществление деятельности в области использования атомной энергии.
