| Номер в госреестре | 59041-14 |
| Наименование СИ | Система измерительная в составе системы контроля и управления реакторного отделения (ИС СКУ РО) энергоблока №3 Ростовской АЭС |
| Изготовитель | Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Система измерительная в составе системы контроля и управления реакторного отделения энергоблока №3 Ростовской АЭС (далее по тексту - ИС СКУ РО) предназначена для измерений и измерительных преобразований в цифровые сигналы значений следующих технологических параметров: активной электрической мощности, силы переменного тока, влажности газа, концентрации натрия, хлорид-ионов и борной кислоты в жидкости, концентрации водорода и кислорода в газе, массовой концентрации растворенного кислорода и водорода в жидкости, водородного показателя жидкости, удельной электрической проводимости жидкости, линейного перемещения штока гидроамортизатора, давления жидкости, пара и газа, разности давлений жидкости и газа, расхода жидкости, пара и газа, уровня жидкости, температуры жидкости, металла, бетона, пара и газа; обработки, регистрации, отображения указанных параметров и передачи в систему верхнего блочного уровня (СВБУ).
ИС СКУ РО выделяется на функциональном уровне в составе системы контроля и управления реакторного отделения энергоблока №3 Ростовской АЭС и реализует следующие функции:
- измерение технологических параметров реакторной установки энергоблока №3 Ростовской АЭС перечисленных выше, сравнение результатов измерений с заданными уставками;
- отображение измерительной информации на блочном пульте управления (далее -БПУ) и резервном пульте управления (далее - РПУ), а также её передача в систему верхнего блочного уровня (далее - СВБУ) в цифровом виде.
В состав измерительных каналов (далее - ИК) ИС СКУ РО входят:
1) Первичные измерительные преобразователи (далее - ПИП):
• давления - датчики ТЖИУ406-М100-АС (также используются в ИК уровня, расхода, разности давлений), АИР-20/М2 (также используются в ИК уровня), ЭКМ-2005. В ИК измерения расхода дополнительно используются сужающие устройства;
• уровня - уровнемеры ультразвуковые MultiRanger 100/200 с преобразователями XPS, радиоволновые уровнемеры БАРС 351;
• расхода - расходомеры ультразвуковые многоканальные УРСВ-510ц/03, расходомеры газа массовые типа СУРГ 1.000;
• концентрации натрия - анализаторы воды AMI Sodium;
• концентрации хлорид-ионов - анализаторы 1817LL ORION;
• концентрации борной кислоты - концентратомеры бора НАР-12М;
• концентрации водорода - газоанализаторы ГТВ-1101М-А;
• концентрации кислорода - газоанализаторы ГТМ-5101М-А;
• массовой концентрации растворенного кислорода - анализаторы растворенного кислорода Digox 5KS;
• массовой концентрации растворенного водорода - анализаторы растворенного водорода Digox 5Н2;
• влажности газа - преобразователи РОСА-10;
• водородного показателя - рН-метры МАРК-902, рН-метры промышленные
• удельной электрическом проводимости жидкости - кондуктомеры-солемеры МАРК-602;
• линейного перемещения - штоковые датчики ПЛЦ 002;
• измерительные трансформаторы тока ТОЛ-СЭЩ-10 и напряжения ЗНОЛ-СЭЩ-6-1 (далее ТТ и ТН соответственно). В некоторых ИК силы переменного тока ТТ отсутствуют;
• термопары с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001 и термопреобразователи сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009;
2) Измерительные и вычислительные компоненты, образующие вторичную (электрическую) часть ИК (далее - ВИК), соединенную с ПИП проводными линиями связи:
• средства программно-технические ТПТС-ЕМ;
• преобразователи измерительные силы переменного тока ФЕ1854-АД, мощности трехфазных сетей ФЕ1883-АД
• вольтметры цифровые Ф1762-АД и дискретно-аналоговые Ф1761-АД.
ВИК предназначены для измерительных преобразований аналоговых сигналов от ПИП в выходные цифровые сигналы, поступающие в СВБУ, математической обработки и хранения измерительной информации, а также для отображения измерительной информации на цифровых и дискретно-аналоговых вольтметрах, установленных на БПУ и РПУ.
В ИС СКУ РО использованы принципы резервирования и перекрестной перепроверки измерительной информации.
Структурная схема ИК ИС СКУ РО представлена на рисунке 1.

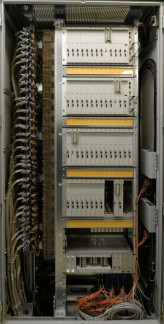

Внешний вид электротехнического шкафа со средствами программнотехническими ТПТС-ЕМ указан на рисунке 2.
Метрологически значимым для ИС СКУ РО является программное обеспечение (далее - ПО) средств программно-технических ТПТС-ЕМ, преобразователей измерительных силы переменного тока, мощности трехфазных сетей, регистраторов щитовых электронных многоканальных, вольтметров цифровых и дискретно-аналоговых.
Встроенное микропрограммное ПО преобразователей измерительных силы переменного тока ФЕ1854-АД, мощности трехфазных сетей ФЕ1883-АД, регистраторов щитовых электронных многоканальных Ф1771-АД, вольтметров цифровых Ф1762 и дискретноаналоговых Ф1761 загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Встроенное ПО компонентов ВИК ТПТС51-2.1722 и ТПТС51-2.1731 с модулем расширения ТПТС51-2.1703 из состава средств программно-технических ТПТС-ЕМ предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации.
Методы, используемые для защиты ПО ИС СКУ РО:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти; необходимость специальных технических и программных средств для какой-либо его модификации);
- программные (установка паролей для различных уровней доступа к установке копий программных компонент, контроль идентификационных данных этого ПО).
Защита ПО от несанкционированного доступа соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИС СКУ РО нормированы с учетом влияния ПО всех компонентов, входящих в состав ИС.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | ПО модуля ТПТС52-2.1722 | ПО модуля ТПТС52-2.1731 |
| Номер версии (идентификационный номер) ПО | не ниже R.04 | не ниже R.61 |
| Цифровой идентификатор ПО | По номеру версии | |
Основные метрологические характеристики измерительных каналов СКУ РО приведены в таблице 2.
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 1 | Активная мощность насоса | от 0 до 1557 кВт | ТОЛ-СЭЩ-10; ЗНОЛ-СЭЩ-6-1 | => ФЕ1883-АД => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±1,65 3), 4) (относительная) |
| 2 | Сила переменного тока насоса, ГЦН | от 0 до 150 А | ТОЛ-СЭЩ-10 | => ФЕ1854-АД => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±1,01 А (абсолютная) | ±1,33 А (абсолютная) |
| 3 | Сила переменного тока насоса, ГЦН | от 0 до 1500 А | ТОЛ-СЭЩ-10 | => ФЕ1854-АД => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±10,1 А (абсолютная) | ±13,3 А (абсолютная) |
| 4 | Сила переменного тока, потребляемая электромагнитом | от 0 до 27 А | - | => ФЕ1854-АД => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±0,68 |
| 5 | Перемещение штока гидроамортизатора | от 0 до 100 мм | ПЛЦ-002 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±2,3 |
| 6 | Концентрация хлорид-ионов в продувочной воде парогенераторов | от 0 до 400 мкг/дм3 | 1817LL ORION | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±5,3 |
| 7 | Концентрация растворенного кислорода в теплоносителе 1 контура; в подпиточной воде на напоре насосов | от 0 до 0,2 мг/дм3 | DIGOX 5KS | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±3,3 |
| 8 | Концентрация растворенного водорода в теплоносителе 1 контура | от 0 до 10 мг/дм3 | DIGOX 5H2 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,35 г/дм3 (абсолютная) |
| 9 | Концентрация натрия в продувочной воде парогенераторов | от 0 до 600 мкг/дм3 | AMI Sodium | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±5,3 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП^ | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 10 | Электропроводимость с предварительным H-катионированием пробы в продувочной воде | от 0 до 6 мксм/см | МАРК-602/1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,45 |
| 11 | Удельная электропроводимость в промежуточном контуре охлаждения | от 0 до 1,5 мксм/см | МАРК-602/1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,45 |
| 12 | Водородный показатель в продувочной воде парогенераторов | от 1 до 12 ед. pH | МАРК-902/1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,45 |
| 13 | Водородный показатель в подпи-точной воде на напоре насосов подпитки; в теплоносителе 1 контура | от 1 до 14 ед. pH | pH-41 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,14 ед. pH (абсолютная) |
| 14 | Концентрация борной кислоты в трубопроводе | от 0 до 0,64 г/дм3 | НАР- 12М-ИК-0 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,57 (при темп. Раствора 20±5 °С) |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±0,51 | ±2,60 (при темп. Раствора 20±5 °С) | ||||
| 15 | Концентрация борной кислоты в напорном коллекторе подпиточ-ных насосов; в воде бассейнов выдержки и перегрузки | от 0 до 0,64 г/дм3 | НАР-12М-ТР-0 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,97 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±0,51 | ±2,99 | ||||
| 16 | Концентрация борной кислоты в САОЗ-Х; в баке | от 0 до 0,64 г/дм3 | НАР-12М-П-Г-0; НАР-12М-ТР-0 (в баке) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,19 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ИИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 17 | Концентрация борной кислоты после фильтра-ловушки; на выпарном аппарате; в баке | от 0 до 1,6 г/дм3 | НАР-12М-ТР-0; НАР-12М-П (в баке) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,97 |
| 18 | Содержание кислорода в трубопроводе циркуляционного контура; перед электронагревателем | от 0 до 5 % | ГТМ-5101М-А | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±12,9 |
| 19 | Концентрация водорода в трубопроводе | от 0 до 1 % | ГТВ-1101М-А | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±4,3 |
| 20 | Концентрация водорода в помещении | от 0 до 2 % | ГТВ-1101М-А | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±4,3 |
| 21 | Концентрация водорода в помещении | от 0 до 3 % | ГТВ-1101М-А | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±4,3 |
| 22 | Концентрация водорода в трубопроводе перед электронагревателем; в сдувках; в помещении аппаратного зала; в боксе ПГ | от 0 до 5 % | ГТВ-1101М-А | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,3 | ±4,3 |
| 23 | Относительная влажность воздуха в помещении БПУ; воздуха в помещении СВБУ; воздуха перед фильтрами вентиляционных систем; газа перед адсорберами | от 0 до 100 % | РОСА-10 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±4,9 |
| 24 | Расход воды организованных протечек с ГЦН-Х | от 0 до 1,6 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 65 05 ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 25 | Расход дистиллята на подводе к гцн | от 0 до 1,6 м3/ч | ТЖИУ406 ДД-М100-АС (050) и диафрагма камерная ДКС-10-50-А/Б-1 АС | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 26 | Расход воды при подаче в уплотнение на ГЦНА | от 0 до 2 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 05 ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 27 | Расход азота низкого давления на барботажный бак; расход дистиллята к деаэратору подпитки | от 0 до 2,5 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 28 | Расход воды промконтура на линии подвода на электромагнит гцн | от 0 до 3,2 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 29 | Расход зап. воды на входе в уплотнения ГЦН | от 0 до 3,2 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 05 ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±3,49 | ||||
| 30 | Расход уплотняющей воды в трубопроводе слива из ГЦН | от 0 до 6,3 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 31 | Расход азота на продувку охладителя протечек; расход едкого кали в трубопроводе; расход азотной кислоты в трубопроводе | от 0 до 10 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 32 | Расход борного концентрата на всасе подпиточных насосов; расход подпиточной воды в напорном коллекторе подпиточных насосов | от 0 до 12,5 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 33 | Расход воздуха через фильтр установки СВО-1 | от 0 до 12,5 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная ДКС-10-50-А/Б-1 АС | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 34 | Расход воды промконтура в камеру РОП ГЦН | от 0 до 16 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 35 | Расход техводы на подпиточный насос; расход техводы на сливе из т/об системы сжигания водорода и газовых сдувок | от 0 до 16 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 50 01 ОСТ 24.125-52-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 36 | Расход РБК на отмывку фильтров-ловушек и ВТФ | от 0 до 20 м3/ч | ТЖИУ406ДД-М100-АС (050) и бескамер-ная диафрагма БК-1495399 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 37 | Расход техводы за охладителем отбора проб | от 0 до 20 м3/ч | ТЖИУ406 ДД-М100-АС (050) и диафрагма камерная 39 ОСТ34.10.756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 38 | Расход промывочной воды на фильтры СВО-1; расход дистиллята после теплообменника барботажного бака | от 0 до 25 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 39 | Расход техводы за охладителем дистиллята | от 0 до 32 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная 40 ОСТ34.10.756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 40 | Расход раствора бора на напоре; расход воды промконтура на холодильник системы воды, подаваемой в блок уплотнения | от 0 до 32 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 41 | Расход воды промконтура на холодильник автономного контура | от 0 до 40 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 42 | Расход азота на продувку охладителя протечек | от 0 до 50 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 43 | Расход трапной воды в общем коллекторе насосов слива | от 0 до 50 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 20ОСТ 24.125-52-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 44 | Расход борного концентрата на всасе подпиточных насосов; расход дистиллята на напоре насоса | от 0 до 63 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 20 ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 45 | Расход борного концентрата на напоре; расход техводы на сливе из до-охладителя продувки ПГ; расход воздуха в СГО | от 0 до 63 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 46 | Расход техводы из охладителя электродвигателя ГЦН | от 0 до 63 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой 39ОСТ 34.10-756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 47 | Расход воздуха в трубопроводе к баку спецканализации | от 0 до 63 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная 10 ОСТ34.10.756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 48 | Расход жидкости от насоса | от 0 до 80 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 20ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 49 | Расход воды на установку от до-охладителя продувки 1 контура | от 0 до 80 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 25ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 50 | Расход подпиточной воды в напорном коллекторе подпиточных насосов; расход подпиточной воды на напоре подпиточного насоса; расход продувочной воды в трубопроводе | от 0 до 80 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 100 25ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±3,49 | ||||
| 51 | Расход воздуха за адсорберами; расход воздуха на регенерацию цеолитовых фильтров | от 0 до 80 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 52 | Расход газовой смеси в трубопроводе от деаэратора подпитки | от 0 до 80 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 80 14ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 53 | Расход дистиллята на напоре насоса | от 0 до 80 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 20ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 54 | Расход воды на фильтр | от 0 до 100 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 100 25ОСТ 24.125-20-89 | => ТПТС521-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 55 | Расход техводы за охладителем дренажей ПГ | от 0 до 100 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная 40 ОСТ 34.10.756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 56 | Расход техводы после до-охладителя подпитки | от 0 до 125 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 150 15ОСТ 24.125-52-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 57 | Расход техводы на сливе из маслоохладителей ГЦН | от 0 до 125 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная 40 ОСТ34.10.756-97 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 58 | Расход дистиллята через теплообменник оргпротечек | от 0 до 160 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 150 22ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 59 | Расход техводы на воздухоохладители | от 0 до 200 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная ДКС-10-150-А/Б-1 АС | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 60 | Расход газовой смеси в трубопроводе циркуляционного контура | От 0 до 250 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 80 14ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 61 | Расход дистиллята через теплообменник доохладителя продувки I контура | от 0 до 250 м3/ч | ТЖИУ406 ДД-М100-АС (050) и блок с диафрагмой Dy 150 22ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 62 | Расход охлаждающей воды к ХМ | от 0 до 400 м3/ч | ТЖИУ406ДД-М100-АС (050) и диафрагма камерная ДКС-10-300-Б-1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 63 | Расход раствора бора на напоре насоса; расход дистиллята от насоса | от 0 до 800 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 300 25ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 64 | Расход техводы после Т/О | от 0 до 1000 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 300 18ОСТ 24.125-52-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 65 | Расход техводы после Т/О | от 0 до 1000 м3/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 400 20ОСТ 24.125-52-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 66 | Расход на линии непрерывной продувки из "карманов" и днища ПГ-Х | от 0 до 4 т/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±3,49 | ||||
| 67 | Расход на линии непрерывной продувки из солевого отсека ПГ-Х | от 0 до 20 т/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 65 13ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±3,49 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 68 | Расход пара в трубопроводе вы-пара из расширителей продувки ПГ | от 0 до 25 т/ч | ТЖИУ406ДД-М 100-АС (050) и блок с диафрагмой Dy 200 23ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 69 | Расход периодической продувки на общем коллекторе | от 0 до 40 т/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 80 14ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±3,49 | ||||
| 70 | Расход воды за доохладителем продувки ПГ | от 0 до 50 т/ч | ТЖИУ406ДД-М100-АС (050) и блок с диафрагмой Dy 150 22ОСТ 24.125-20-89 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 71 | Расход воздуха после фильтров системы | от 0 до 800 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±42,4 м3/ч 6) (абсолютная) |
| 72 | Расход воздуха после фильтров | от 0 до 1250 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±66,3 м3/ч 6) (абсолютная) |
| 73 | Расход воздуха после фильтров | от 0 до 2500 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±132,5 м3/ч 6) (абсолютная) |
| 74 | Расход воздуха после фильтров | от 0 до 3200 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±169,6 м3/ч 6) (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 75 | Расход воздуха после фильтров | от 0 до 4000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±212 м3/ч 6) (абсолютная) |
| 76 | Расход воздуха после фильтров | от 0 до 5000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±265 м3/ч 6) (абсолютная) |
| 77 | Расход воздуха после фильтров | от 0 до 8000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±424 м3/ч 6) (абсолютная) |
| 78 | Расход воздуха после фильтров | от 0 до 16000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±848 м3/ч 6) (абсолютная) |
| 79 | Расход воздуха после фильтров | от 0 до 25000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±1325 м3/ч 6) (абсолютная) |
| 80 | Расход воздуха после фильтров | от 0 до 40000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2120 м3/ч 6) (абсолютная) |
| 81 | Расход воздуха после фильтров | от 0 до 100000 м3/ч | СУРГ 1.000 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±5300 м3/ч 6) (абсолютная) |
| 82 | Расход воды после нитки | от 0 до 50 м3/ч | УРСВ-510ц/03 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | 1,13 м3/ч 7) (абсолютная) |
| 83 | Расход воды от насосов орг. протечек в деаэратор подпитки | от 0 до 80 м3/ч | УРСВ-510ц/03 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | 1,80 м3/ч 7) (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3) 5), % | Границы интервала приведенной погрешности ИК3) 5), % |
| 84 | Уровень пит. воды в ПГ | от 0 до 100 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 85 | Уровень жидкости в баке орг-протечек с РОП ГЦНА; Уровень дистиллята в дыхательном баке | от 0 до 160 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф 1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретно-аналоговом отсчете) | ±0,96 (при цифровом отсчете); ±3,04 (при дискретно-аналоговом отсчете) | ||||
| 86 | Уровень в жидкости баке сбора дренажей протечек с РОП ГЦНА; Уровень в жидкости баке гидразина | от 0 до 160 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 87 | Уровень пит. воды в ПГ | от 213 до 313 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 88 | Уровень жидкости в деаэраторе борного регулирования; уровень жидкости в деаэраторе подпитки | от 0 до 250 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф 1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретно-аналоговом отсчете) | ±0,96 (при цифровом отсчете); ±3,04 (при дискретно-аналоговом отсчете) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3)’ 5), % | Г раницы интервала приведенной погрешности ИК3) 5), % |
| 89 | Уровень дистиллята в барботаж-ном баке | от 0 до 250 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 90 | Уровень жидкости в баке сбора дренажей; в баке аварийного слива масла; в баке аммиака; в баке едкого калия; в баке слива воды из ПГ; в маслобаке ГЦН | от 0 до 250 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 91 | Подача воды в трап из манжюса | от 0 до 400 см | ТЖИУ406ДД-М100-АС (025) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 92 | Уровень воды в расширителе продувки; уровень теплоносителя в реакторе | от 0 до 400 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 93 | Уровень пит. воды в ПГ | от 0 до 400 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретно-аналоговом отсчете) | ±0,96 (при цифровом отсчете); ±3,04 (при дискретно-аналоговом отсчете) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3)’ 5), % | Г раницы интервала приведенной погрешности ИК3)’ 5), % |
| 94 | Уровень борного концентрата | от 0 до 630 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1761.5-АД-1 | ±2,93 | ±3,04 | ||||
| 95 | Уровень теплоносителя в КД | от 0 до 630 см | ТЖИУ406ДД-М100-АС (025) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 96 | Уровень в баке боросодержащей воды | от 0 до 1000 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1761.5-АД-1 | ±2,93 | ±3,04 | ||||
| 97 | Уровень теплоносителя в КД | от 0 до 1000 см | ТЖИУ406ДД-М100-АС (025) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 98 | Уровень теплоносителя в КД | от 0 до 1600 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,96 (при цифровом отсчете); ±3,04 (при дискретноаналоговом отсчете) | ||||
| 99 | Уровень дистиллята в баке | от 0 до 1600 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3)’ 5), % | Границы интервала приведенной погрешности ИК3) 5), % |
| 100 | Уровень жидкости в бассейне выдержки | от 0 до 2500 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретно-аналоговом отсчете) | ±0,96 (при цифровом отсчете); ±3,04 (при дискретно-аналоговом отсчете) | ||||
| 101 | Уровень раствора бора в трубопроводе слива из камеры ВКУ | от 0 до 4000 см | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 102 | Уровень воды в колодце дренажа | от 0 до 150 см | Преобразователь MultiRanger 100/200 c преобразователем XPS | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 103 | Уровень воды в брызгальном бассейне | от 0 до 350 см | Преобразователь MultiRanger 100/200 c преобразователем XPS | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 104 | Уровень воды в колодце дождевых стоков | от 0 до 400 см | Преобразователь MultiRanger 100/200 c преобразователем XPS | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 105 | Уровень трапной воды в баке спецканализ ации | от 0 до 160 см | АИР-20/М2 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3)’ 5), % | Границы интервала приведенной погрешности ИК3) 5), % |
| 106 | Уровень дистиллята в баке-накопителе | от 60 до 160 см (градуирован, отображаемый диапазон от 0 до 100 см) | БАРС 351 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,41 см (абсолютная) |
| 107 | Давление пробы после регулятора давления в линии Х КПП | от 0 до 10 кгс/см | АИР-20/М2 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 108 | Давление газа на общем всасе газодувок | от минус 1 до 0 кгс/см2 | ТЖИУ406ДВ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 109 | Давление газа на всасе газодувки | от минус 1 до 0 кгс/см2 | ТЖИУ406ДВ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 110 | Давление в баке оргпро-течек | от 0 до 0,315 кгс/см2 | ТЖИУ406ДИВ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 111 | Давление газа в трубопроводе от деаэратора подпитки | от 0 до 0,6 кгс/см | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 112 | Давление дистиллята в деаэраторе борного регулирования; давление жидкости в деаэраторе подпитки | от 0 до 0,63 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 113 | Давление азота после регулирующего клапана; давление воды на всасе насоса бака слива воды из парогенераторов; давление в маслобаке электродвигателя ГЦН | от 0 до 1 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 114 | Давление дистиллята на напоре | от 0 до 1 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 115 | Давление борного концентрата на всасе; давление дистиллята на всасе | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 116 | Давление раствора бора на напоре насоса | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 117 | Давление раствора бора за циркуляционными насосами системы управления гидромуфтой | от 1 до 3,5 кгс/см2 | ЭКМ-2005 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 118 | Давление воды в трубопроводе на фильтры СВО-2; давление раствора бора на всасе подпиточного насоса | от 0 до 4 кгс/см2 | ТЖИУ406 ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 119 | Давление масла на напоре; давление масла после маслофильтров ГЦН; давление теплоносителя на напоре; давление трапной воды на напоре насоса слива; давление охлаждающей воды от ХМ | от 0 до 6 кгс/см2 | ТЖИУ406 ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 120 | Давление воды промконтура на входе в РОП ГЦН-Х; давление зап. воды на выходе из уплотнения ГЦН | от 0 до 6,3 кгс/см2 | ТЖИУ406 ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 121 | Давление борного концентрата на напоре; давление борного концентрата в камере за гидропятой насоса; давление дистиллята в трубопроводе к деаэратору подпитки; давление дистиллята на напоре; давление дистиллята на всасе; давление раствора бора на напоре насоса заполнения; давление промывочной воды на фильтры СВО-1; давление трапной воды в монжюсе; давление воздуха на фильтры установки №1; давление пара в трубопроводе между ПУ и ГПК-Х БЗОК-Х; давление перед входом в гидромуфту на линии подачи их СУГМ | от 0 до 10 кгс/см2 | ТЖИУ406 ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 122 | Давление воды промконтура в камере РОП ГЦН-Х | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 123 | Давление дистиллята в барбо-тажном баке | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 124 | Давление тех. воды в трубопроводе АУП | от 0 до 16 кгс/см2 | ЭКМ-2005АЭС- 4-ДИ-ИМ2,5М- 16кгс/см2-В-ГУ | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,51 |
| 125 | Давление аммиака на напоре; давление воды на напоре насоса бака слива воды из парогенераторов; давление едкого калия и гидразина на напоре; давление дистиллята на напоре; давление пара в расширителе продувки; давление азотной кислоты в трубопроводе к фильтрам СВ0-2 | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 126 | Давление борной кислоты в трубопроводе отбора проб; давление теплоносителя перед ниткой фильтров; давление теплоносителя после нитки фильтров; давление продувочной воды после регулирующих клапанов; давление жидкости в трубопроводе отбора проб из реактора | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 127 | Давление азота в трубопроводе высокого давления; давление воды в трубопроводе на фильтры СВО-2 | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 128 | Контроль плотности разъемов люков ПГ; контроль плотности разъемов ПГ по 2 контуру; контроль разъемов уплотнения САОЗ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 129 | Давление пара в паропроводе ПГ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1761.6-АД-1 | ±1,80 | ±1,98 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 130 | Давление аммиака на напоре; давление теплоносителя в трубопроводе за доох-ладителем продувки; давление раствора бора в трубопроводе САОЗ; давление воды автономного контура на входе/выходе в ГЦН; давление теплоносителя до регуляторов; давление зап. воды за I ступенью уплотнения ГЦН; давление зап. воды на входе в уплотнения ГЦН; давление воды на линии контроля плотности главного разъема ГЦН; давление подпиточной воды на напоре подпиточ-ного насоса; давление теплоносителя на входе в фильтр; контроль герметичности люка КД; контроль плотности арматуры; контроль плотности главного разъема реактора; контроль плотности разъемов ПГ-Х по 1 контуру; контроль плотности разъемов ТЭН КД; контроль плотности разъемов фильтра | от 0 до 250 кгс/см2 | ТЖИУ406 ДИ-М 100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 131 | Давление теплоносителя в напорном коллекторе подпиточ-ных насосов; давление теплоносителя после регуляторов; давление теплоносителя в КД | от 0 до 250 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 132 | Давление жидкости в реакторе | от 0 до 250 кгс/см2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±0,51 | ±0,96 | ||||
| 133 | Давление воздуха на напоре вентилятора | от 0 до 60 кгс/м2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 134 | Давление воздуха в помещении; давление воздуха на напоре вентилятора Х нитка; давление воздуха на напоре вентилятора | от 0 до 160 кгс/м2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 135 | Давление воздуха на напоре вентилятора | от 0 до 400 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 136 | Давление воздуха на напоре вентилятора | от 0 до 1000 кгс/м2 | ТЖИУ406ДИ-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 137 | Давление жидкости в линии напора циркуляционных насосов | от 0 до 4 кгс/см2 | ЭКМ-2005АЭС- 4-ДИ-ИМ2,5М- 4кгс/см2-В-ГУ | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,65 |
| 138 | Давление пробы после регулятора давления в линии КПП | от 0 до 10 кгс/см2 | АИР- 20А/М2/ДИ | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 139 | Разность давлений газа на цео-литовых фильтрах | от 0 до 0,0063 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 140 | Разность давлений газа на аэрозольном фильтре | от 0 до 0,016 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 141 | Разность давлений газа на контактном аппарате | от 0 до 0,063 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 142 | Разность давлений теплоносителя на фильтр-сетке подпиточно-го насоса; разность давлений газа на адсорберах | от 0 до 0,4 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 143 | Разность давлений газа на аэрозольном фильтре; разность давлений теплоносителя на ловушке | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 144 | Разность давлений теплоносителя на ПГ; разность давлений теплоносителя на фильтре | от 0 до 2,5 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 145 | Разность давлений теплоносителя на нитке фильтров; разность давлений теплоносителя на фильтре | от 0 до 6,3 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 146 | Разность давлений воды автономного контура ГЦН | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 147 | Разность давлений воды между входом в уплотнение и выходом автономного контура | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,96 | ||||
| 148 | Разность давлений жидкости на ГЦН | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1761.6-АД-1 | ±1,80 | ±1,98 | ||||
| 149 | Разность давлений теплоносителя на активной зоне | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±0,51 | ±0,96 | ||||
| 150 | Разность давлений между напором ГЦН (по 1 к.) и запирающей водой на входе ГЦН | от 0 до 40 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| => ТПТС51-2.1722 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±0,51 | ±0,96 | ||||
| 151 | Разность давлений воды между входом и за первой ступенью уплотнения ГЦН | от 0 до 160 кгс/см2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 152 | Разность давлений воздуха на йодных фильтрах; разность давлений воздуха на фильтре; разность давлений воздуха на рулонном фильтре; разность давлений воздуха на фильтре вентилятора | от 0 до 16 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 153 | Разность давлений воздуха на фильтре | от 0 до 25 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 154 | Разность давлений воздуха на фильтре; разность давлений воздуха на фильтре грубой очистки | от 0 до 40 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 155 | Разность давлений воздуха на аэрозольном фильтре; разность давлений на аэрозольном фильтре вентилятора; разность давлений воздуха на фильтре тонкой очистки | от 0 до 100 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 156 | Перепад давления воздуха на аэрозольном/иодном фильтре | от 0 до 250 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 157 | Разность давлений воздуха на йодных фильтрах | от 0 до 400 кгс/м2 | ТЖИУ406ДД-М100-АС (050) | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,89 |
| 158 | Температура воздуха в помещении БПУ; в помещении СВБУ; перед фильтрами системы; перед фильтрами вентилятора | от 0 до 50 °С | РОСА-10 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | 0,42 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 159 | Температура воздуха в помещении БПУ; в помещении СВБУ; перед фильтрами системы; перед фильтрами вентилятора | от 0 до 100 °С | РОСА-10 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | 0,52 °С (абсолютная) |
| 160 | Температура наружного воздуха КП | от минус 40 до плюс 40 °С | ТПУ 0304 А/М1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,40 |
| 161 | Температура внутреннего воздуха | от 0 до 40 °С | ТПУ 0304 А/М1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,40 |
| 162 | Температура воды в линии отбора проб от подпиточных насосов; температура пробы в линии отбора проб после доохладителя продувки | от 0 до 50 °С | ТПУ 0304 А/М1 | => ТПТС51-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,40 |
| 163 | Температура наружного воздуха; температура наружного воздуха за/перед рулонным фильтром; температура воздуха за/перед фильтром; температура воздуха перед калорифером | от минус 50 до плюс 50 °С | ТСМ-01 50М | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,91 °С (абсолютная) | ±1,23 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 164 | Температура воздуха в помещении; температура воздуха на напоре; температура воздуха за фильтром; температура воздуха за вентилятором температура воздуха перед калорифером вентилятора; температура наружного воздуха за/перед рулонным фильтром; температура воздуха за/перед фильтром | от 0 до 50 °С | ТСМ-01 50М | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,91 °С (абсолютная) | ±1,23 °С (абсолютная) |
| 165 | Температура воздуха в помещении щита управления краном и перег. машины | от 0 до 50 °С | СБ/210/СП-02 50М | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,91 °С (абсолютная) | ±1,23 °С (абсолютная) |
| 166 | Температура воздуха в воздухосборнике | от минус 50 до плюс 100 °С | СБ/210/СП-02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 167 | Температура в камере холодного/горячего воздуха электродвигателя; температура тех. воды на входе в воздухоохладитель двигателя; температура рабочей жидкости в камере за гидропятой; температура воды, поступающей в гидромуфту; температура воды в баке системы управления гидромуфтой; температура металла подшипников насосов; температура металла сегмента подпятника электродвигателя ГЦН; температура воздуха за калорифером | от 0 до 100 °С | ТСП-0690 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 168 | Температура в/из технологической проходки ТГ; температура воздуха в помещении; температура холодного, горячего воздуха статора ГЦН-1,2,3,4; температура приточного воздуха системы; температура воздуха за т/о; температура обратной воды калорифера вентилятора; температура техводы на сливе от потребителей/к потребителям группы «В»; температура масла на всасе; температура азота в ресивере; температура газа в адсорберах; температура газа до аэрозольного фильтра | от 0 до 100 °С | ТСП-01 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и по-следова-тельность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 169 | Температура воздуха после вентиляторов; температура воды до/после охладителя дренажа ПГ; температура воды в общем коллекторе после охладителей дренажа ПГ; температура охлаждающей воды до регенеративного теплообменника продувки; температура продувочной воды после доохладителя продувки ПГ; температура тех. воды на сливе из охладителя/ на входе в охладитель электродвигателя ГЦН; температура тех. воды после Т/О расхолаживания бассейна выдержки; температура тех. воды на сливе из маслоохладителей; температура тех. воды на сливе из доохладителя продувки ПГ; температура дистиллята до теплообменников, за теплообменником промконтура, после охладителя ГЦН, после охладителя оргпротечек, за доохладителем продувки I контура; температура раствора бора после т/о; температура раствора бора в сливном трубопроводе из бака; температура воды на входе в установку от доохладителя продувки; температура жидкости на входе в деаэратор подпитки; температура воды в трубопроводе после доохладителей продувки; температура воды до/за регенеративным теплообменником; температура металла сегмента верхнего/нижнего подшипника электродвигателя ГЦН; температура металла поверхности в емкости САОЗ; температура масла на смазку насоса; температура газа в трубопроводе на СГО после теплообменника | от 0 до 100 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 170 | Температура компенсационной коробки | от 0 до 100 °С | ТСП-06 100П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,41 °С (абсолютная) | ±0,63 °С (абсолютная) |
| 171 | Температура приточного воздуха системы; температура воздуха за эл. калорифером; температура обратной воды за/после калорифера вентилятора | от 0 до 100 °С | ТСМ-01 50М | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,93 °С (абсолютная) | ±1,42 °С (абсолютная) |
| 172 | Температура зап. воды на входе в уплотнения ГЦН; температура воды промконтура на входе в камеру РОП ГЦН | от 0 до 100 °С | ТСП-03 100П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,41 °С (абсолютная) | ±1,04 °С (абсолютная) |
| 173 | Температура воды (раствора бора) в бассейне выдержки | от 0 до 100 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| => ТПТС 51.1731 с модулем ТПТС 51.1703 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.5-АД-1 | ±1,25 °С (абсолютная) | ±1,54 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 174 | Температура воды на линии подачи от насосов орг. протечек в деаэратор подпитки; температура подпиточной воды в трубопроводе к подпиточным насосам; температура в трубопроводе сброса в бак борсодержащей воды; температура воды в баке оргпротечек; температура масла на входе в электродвигатель ГЦН | от 0 до 100 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| => ТПТС 51.1731 с модулем ТПТС 51.1703 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±1,25 °С (абсолютная) | ±1,54 °С (абсолютная) | ||||
| 175 | Температура металла переднего/заднего подшипника вентагрегата/системы; температура металла трубопровода отбора проб из реактора, до/после фильтра; температура металла трубопровода газовых сдувок; температура бетона шахты/опорной фермы реактора | от 0 до 100 °С | СБ/210/СП -02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 176 | Температура воздуха за калорифером; температура металла обмотки статора/железа статора ГЦН; температура металла обмотки статора двигателя; температура металла подшипников; температура в камере холодного/горячего воздуха электродвигателя | от 0 до 150 °С | ТСП-0690 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 177 | Температура газа в трубопроводе после охладителя газов; температура воды (раствора бора) в трубопроводе прогрева системы; температура контурной воды (раствора бора) на расхолаживание; температура дистиллята на входе в деаэратор борного регулирования после охладителя | от 0 до 150 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| 178 | Температура зап. воды на выходе из ГЦН; температура воды автономного контура на входе в ГЦН | от 0 до 150 °С | ТСП-03 100П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,43 °С (абсолютная) | ±1,31 °С (абсолютная) |
| 179 | Температура воды в барботажном баке | от 0 до 150 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| => ТПТС 51.1731 с модулем ТПТС 51.1703 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±1,35 °С (абсолютная) | ±1,82 °С (абсолютная) | ||||
| 180 | Температура воздуха за эл. калорифером | от 0 до 150 °С | ТСМ-01 50М | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,95 °С (абсолютная) | ±1,64 °С (абсолютная) |
| 181 | Температура воздуха в боксе ПГ; температура воздуха в помещении реакторного зала | от 0 до 150 °С | СБ/210/СП -02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 182 | Температура воздуха на выходе из верхнего блока реактора; температура бетона консоли реактора | от 0 до 200 °С | СБ/210/СП -02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,11 °С (абсолютная) | ±1,97 °С (абсолютная) |
| 183 | Температура воды автономного контура на выходе из ГЦН | от 0 до 200 °С | ТСП-03 100П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±0,45 °С (абсолютная) | ±1,59 °С (абсолютная) |
| 184 | Температура продувочной воды до/после регенеративного теплообменника продувки; температура металла трубопровода после ИПК КД | от 0 до 200 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,11 °С (абсолютная) | ±1,97 °С (абсолютная) |
| 185 | Температура металла обмотки статора эл. двигателя системы | от 0 до 200 °С | ТСП-06 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,11 °С (абсолютная) | ±1,97 °С (абсолютная) |
| 186 | Температура газа в трубопроводе после электронагревателя | от 0 до 200 °С | ТСП-01 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,11 °С (абсолютная) | ±1,97 °С (абсолютная) |
| 187 | Температура газа в цеолитовом фильтре/перед цеолитовым фильтром | от 0 до 300 °С | ТСП-01 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,19 °С (абсолютная) | ±2,50 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 188 | Температура металла трубопровода продувочной воды ПГ; температура трубопровода продувочной воды со стороны горячего/холодного коллектора ПГ; температура металла корпуса ПГ; температура периодической продувки в общем коллекторе; температура продувочной воды непрерывной продувки на линии из солевого отсека/на линии из карманов и днища ПГ | от 0 до 300 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,19 °С (абсолютная) | ±2,50 °С (абсолютная) |
| 189 | Температура воды в трубопроводе питательной воды к парогенератору; температура продувочной воды непрерывной продувки на линии из солевого отсека/на линии из карманов и днища ПГ | от 0 до 300 °С | СБ/210/СП -02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,19 °С (абсолютная) | ±2,50 °С (абсолютная) |
| 190 | Температура внутреннего воздуха помещений | от 0 до 400 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,27 °С (абсолютная) | ±3,04 °С (абсолютная) |
| 191 | Температура теплоносителя в трубопроводе от КД до петли; температура теплоносителя в КД; температура пара в КД; температура металла поверхности КД; температура металла трубопровода от КД до петли | от 0 до 400 °С | ТСП-03 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,27 °С (абсолютная) | ±3,04 °С (абсолютная) |
| => ТПТС 51.1731 с модулем ТПТС 51.1703 => ТПТС51-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±2,07 °С (абсолютная) | ±3,37 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 192 | Температура теплоносителя после фильтра-ловушки; температура металла корпуса фильтра; температура металла корпуса реактора | от 0 до 400 °С | СБ/210/СП-02 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,27 °С (абсолютная) | ±3,04 °С (абсолютная) |
| 193 | Температура катализатора контактного аппарата | от 0 до 400 °С | ТСП-01 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,27 °С (абсолютная) | ±3,04 °С (абсолютная) |
| 194 | Температура воздуха на регенерацию цеолитовых фильтров | от 0 до 500 °С | ТСП-01 50П | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ | ±1,35 °С (абсолютная) | ±3,88 °С (абсолютная) |
| 195 | Температура горячей нитки петли; температура холодной нитки петли | от 0 до 400 °С | KTL-01 ТХК; канал компенсации холодного спая (ХС): тер-мопреобразова-тель сопротивления ТСП-06, НСХ 100П, класс допуска А | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ; => ТПТС 51.1731 с модулем ТПТС 51.1703 (канал компенсации ХС) | ±0,95 °С (абсолютная, с учетом канала компенсации ХС) | ±3,31 °С (абсолютная, с учетом канала компенсации ХС) |
| => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.5-АД-1; => ТПТС52-2.1731 с модулем ТПТС51-2.1703 (канал компенсации ХС) | ±1,74 °С (абсолютная, с учетом канала компенсации ХС) | ±3,62 °С (абсолютная, с учетом канала компенсации ХС) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 196 | Температура металла поверхности корпуса КД; температура металла контактного аппарата | от 0 до 400 °С | KTL-02 (-01) ТХК; канал компенсации холодного спая (ХС): тер-мопреобразова-тель сопротивления ТСП-06, НСХ 100П, класс допуска А | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ; => ТПТС 51.1731 с модулем ТПТС 51.1703 (канал компенсации ХС) | ±0,95 °С (абсолютная, с учетом канала компенсации ХС) | ±3,31 °С (абсолютная, с учетом канала компенсации ХС) |
| 197 | Температура металла трубопровода питательной воды к парогенератору; температура металла на выходе из импульсного электромагнитного/пружинного клапана | от 0 до 300 °С | KTL-01 ТХК; канал компенсации холодного спая (ХС): тер-мопреобразова-тель сопротивления ТСП-06, НСХ 100П, класс допуска А | => ТПТС 51.1731 с модулем ТПТС 51.1703 => цифровой сигнал в СВБУ; => ТПТС 51.1731 с модулем ТПТС 51.1703 (канал компенсации ХС) | ±0,96 °С (абсолютная, с учетом канала компенсации ХС) | ±3,05 °С (абсолютная, с учетом канала компенсации ХС) |
_Продолжение таблицы 2_
Примечания
1) Характеристики ПИП указаны в таблице 3;
2) Характеристики компонентов ВИК указаны в таблице 4;
3) Границы интервалов погрешностей ВИК и ИК рассчитаны в соответствии с документом МУ 1.2.1.16.0047-2011 «Методика расчета метрологических характеристик измерительных каналов систем атомных станций. Методические указания» и соответствуют вероятности P=0,95.
Для ИК активной мощности №1 в таблице указаны границы интервалов относительной погрешности для номинальных напряжений и токов промежуточных измерительных преобразователей (указаны в таблице 4), без учета влияния проводных линий связи. Значения границ
интервалов для иных значений напряжений, токов и coscp вычисляют по формуле: S = 4= ■ 1*5ттг 4- ^1 \ <5^, + Sgp~ + (у Рщрн )2,
р т! 3 I ' “ ЗИКР -
где 8ТТ - предел допускаемой относительной амплитудной погрешности ТТ; 8та - предел допускаемой относительной амплитудной погрешности ТН; 5лс - наибольшее (по модулю) значение относительной погрешности, обусловленной падением напряжения в проводной линии связи между ТН и ИП; g ВИК Р - значение приведенной погрешности вторичной части ИК при измерении мощности; Рнорм - нормирующее значение мощности промежуточного измерительного преобразователя без учета коэффициентов трансформации ТТ и ТН; Р - значение мощности на входе промежуточного измерительного преобразователя без учета коэффициентов трансформации ТТ и ТН, выраженное в ваттах, соответствующее точке диапазона измерений ИК, для которой определяется характеристика погрешности ИК (в таблице приведены значения границ интервалов погрешности для Р=Рнорм);
''l-COS*-
5 ер - составляющая погрешности ИК, обусловленная угловыми погрешностями ТТ и ТН: Sgp = 0,029 ■ (0ТТ + 0ТН) ■-,
где 0ТТ - предел допускаемой угловой погрешности (в минутах) ТТ; 0ТН - предел допускаемой угловой погрешности (в минутах) ТН;
4) Значения границ интервалов погрешности приведены для соБф = 0,8;
5) В ИК уровня дополнительно вводится поправка результата измерений, полученного от ПИП разности давлений, поскольку результат измерения зависит от давления в баке и температуры воды в уравнительной трубке. Для корректировки, с использованием измерительной информации от ПИП давления и температуры, выполняются соответствующие расчеты, учитывающие величину давления в баке и среднюю температуру в уравнительной трубке.
Г раницы интервалов погрешностей для ИК уровня указаны без учета погрешностей аналогового вычислительного модуля, которые появляются при обработке сигналов и проведении расчета корректирующей поправки.
Погрешности аналогового вычислительного модуля включают в себя:
а) погрешности, связанные с аппаратными средствами: аналогово-цифровым и цифро-аналоговым преобразователем, а также погрешности, вызванные необходимостью проведения округлений при выполнении математических операций. Суммарное значение погрешности за счет этих факторов не превышает 0,4 % от диапазона измеряемого уровня._
_Окончание таблицы 2_
б) погрешности, связанные с программным обеспечением: приближенная формула, использующаяся для вычисления конкретного объема, необходимость соблюдения пределов допустимых диапазонов. Суммарная погрешность за счет программного обеспечения не превышает 0,2 % от диапазона измеряемого уровня - при давлении до 201 бар (абсолютное);
6) указанные значения погрешности действительны для скорости потока в диапазоне от 3,0 до 30,0 м/с;
7) указанные значения погрешности действительны для скорости потока выше 0,1 м/с._
Тип и МХ ПИП, входящих в состав ИК ИС СКУ РО, приведены в таблице 3.
Таблица 3 - Тип и МХ ПИП
| Тип ПИП | МХ |
| Трансформаторы тока ТОЛ-СЭЩ-10 | Класс точности 0,5 по ГОСТ 7746-2001; 0,5S в ИК силы переменного тока |
| Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1 | Класс точности 0,5 по ГОСТ 1983-2001 |
| Датчики линейных перемещений ПЛЦ-002 | Пределы допускаемой основной приведенной погрешности (далее - уосн) уосн=±2 % от диапазона |
| Анализаторы хлорид-ионов в воде автоматические ORION модели 1817LL | уосн=±5 % от диапазона |
| Анализаторы растворенного кислорода Digox 5KS | уосн=±3 % от диапазона |
| Анализаторы растворенного водорода модели Digox 5Н2 | Пределы основной допускаемой относительной погрешности при измерении массовой концентрации растворенного водорода (далее - 5осн) 5осн=±3 %. Пределы допускаемой дополнительной относительной (далее - 5доп) погрешности 5доп=0,25^ 5осн на каждые 10 °С изменения температуры окружающей среды. 5доп=0,25^ 5осн на каждые 5 °С изменения температуры анализируемой жидкости. |
| Анализаторы воды промышленные AMI Sodium | уосн=±5 % от диапазона |
| Кондуктомеры-солемеры МАРК-602/1 | уосн=±2 % от верхнего значения диапазона. Пределы допускаемой дополнительной приведенной погрешности (далее - удоп) удоп=±1 % от верхнего значения диапазона на каждые 10 °С изменения температуры окружающей среды. удоп =2 % от верхнего значения диапазона на каждые 5 °С изменения температуры анализируемой жидкости. |
| рН-метры МАРК-902 | Пределы допускаемой основной абсолютной погрешности (далее - Досн) Досн=±0,05 pH. Пределы допускаемой дополнительной абсолютной погрешности (далее - Ддоп) Ддоп=±0,1 pH на каждые 5 °С изменения температуры анализируемой среды. |
| Тип ПИП | МХ |
| рН-метры промышленные pH-41 | Аосн=±0,05 pH. Ддоп=±0,02 pH на каждые 10 °С изменения температуры окружающей среды. удоп=±0,03 pH на каждые 5 °С изменения температуры анализируемой среды |
| Концентратомеры бора НАР- 12М-ИК-0, НАР-12М-П-Г-0, НАР-12М-ТР-0, НАР-12М-П | уосн=±2,2 % от диапазона (НАР-12М-ИК-0); уосн=±2,5 % от диапазона (НАР-12М-П-Г-0, НАР-12М-ТР-0, НАР-12М-П). удоп=±1 % на каждые 10 °С изменения температуры раствора от градуировочного значения (20±5) °С |
| Г азоанализаторы ГТМ-5101М-А | уосн=±5 % от диапазона |
| Г азоанализаторы ГТВ-1101М-А | уосн=±4 % от диапазона. удоп=±0,6^ уосн от диапазона на каждые 10 °С изменения температуры окружающей среды |
| Преобразователи температуры и влажности измерительные РОСА-10 | Досн=±3 % при измерении относительной влажности. Досн=±0,3 °С при измерении температуры. Адоп=±0,5^ Аосн на каждые 10 ° С изменения температуры окружающей среды |
| ПИП давления ТЖИУ406ДИ-М100-АС, ТЖИУ406ДД-М100-АС, ТЖИУ406ДИВ-М100-АС, ТЖИУ406ДВ-М100-АС | Для исполнения 025: уосн=±0,25 % от диапазона. Для исполнения 050: уосн=0,50 % от диапазона |
| Расходомеры газа массовые типа СУРГ 1.000 | 5осн=±3 % при скорости потока от 0,1 до 3,0 м/с, 5осн=±5 % при скорости потока от 3,0 до 30,0 м/с. |
| Расходомер-счетчик ультразвуковой многоканальный УРСВ-510ц/03 | 5ОСн==±(0,95+—) %, V где v - скорость потока в трубопроводе, м/с |
| Уровнемеры ультразвуковые MultiRanger 100/200 c преобразователем XPS | уосн=±0,25 % от диапазона. удоп=±0,09 % от диапазона на каждые 10 °С изменения температуры окружающей среды |
| Преобразователи давления измерительные АИР-20/М2 | уосн=±0,5 % от диапазона. удоп=±0,12 % от диапазона на каждые 10 °С изменения температуры окружающей среды |
| Тип ПИП | МХ |
| Преобразователи уровня радиоволновые БАРС 351 | уосн=±0,17 % от диапазона. Ддоп=±0,5 мм на каждые 10 °С изменения температуры окружающей среды |
| ЭКМ-2005АЭС-4-ДИ-ИМ2,5М- 16кгс/см2-В-IV | уосн=±0,25 % от диапазона. удоп=±0,20 % от диапазона на каждые 10 °С изменения температуры окружающей среды |
| ЭКМ-2005АЭС-4-ДИ-ИМ2,5М-4кгс/см2-В-ГУ | уосн=±0,4 % от диапазона. удоп=±0,25 % от диапазона на каждые 10 °С изменения температуры окружающей среды |
| Термопреобразователи универсальные ТПУ 0304 А/М1 | уосн=±0,15 % от диапазона. удоп=±0,08 % от диапазона на каждые 10 °С изменения температуры окружающей среды |
| Термопреобразователи сопротивления ТСМ-01, СБ/210/СП-02 с НСХ 50М | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления СБ/210/СП-02, ТСП-0690, ТСП-01, ТСП-03, ТСП-06 с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-06 с НСХ 100П | Класс допуска А по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-03 с НСХ 100П | Класс допуска В по ГОСТ 6651-2009 |
| Термопары KTL-01 ТХК (тип L) | Класс допуска 2 по ГОСТ Р 8.585-2001 |
Тип и МХ компонентов, входящих в состав ВИК ИС СКУ РО, приведены в таблице 4.
Таблица 4 - Тип и МХ компонентов ВИК
| Тип компонента ВИК | Измеряемый параметр | На входе | На выходе | МХ |
| Преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД | Активная / реактивная / полная мощность | Номинальное напряжение постоянного / переменного тока 100 или 380 В. Номинальная сила постоянного/переменного тока 1, 2,5 или 5 А | от 4 до 20 мА | уосн=±0,5 % от номинальных значений измеряемых параметров |
| Преобразователи измерительные силы переменного тока ФЕ1854-АД | сила переменного тока | от 0,0 до 0,5, 1,0, 2,5 или 5,0 А для ФЕ1854-АД | от 4 до 20 мА | уосн=±0,5 % от верхнего значения диапазона входного сигнала |
| Вольтметры цифровые Ф1762.3-АД-1, Ф1762.5-АД-1 | Напряжение постоянного тока | от 2 до 10 В | результат измерений на дисплее прибора | уосн=0,1 % от диапазона измерений |
| Вольтметры цифровые Ф1762.7-АД-1 | уосн=0,1 % от диапазона измерений по цифровому отсчету; 2,5 % по дискретно-аналоговому отсчету | |||
| Вольтметры цифровые Ф1761.5-АД-1 | уосн=2,5 % от диапазона измерений | |||
| Вольтметры цифровые Ф1761.6-АД-1 | уосн=1,5 % от диапазона измерений | |||
| Модуль обработки аналоговых сигналов ТПТС52-2.1722 | Сила постоянного тока | от 4 до 20 мА | 12 бит | уосн=±0,3 % от верхней границы диапазона |
| Напряжение постоянного тока | от 0 до 10 В | |||
| - | 12 бит | от 2 до 10 В | уосн=±0,3 % от верхней границы диапазона |
Окончание таблицы 4
| Тип компонента ВИК | Измеряемый параметр | На входе | На выходе | МХ |
| Модуль аналогового ввода ТПТС52-2.1731 с одним или двумя модулями расширения измерительных каналов ТПТС51-2.1703 | Сигналы от тер-мопреобразовате-лей сопротивления | от 18 до 389 Ом | 12 бит | Лосн=± (0,06 + 0,0003 Ядиап+ 0,0004 Яизм) Ом |
| Сигналы от термопар | от минус 12 до плюс 80 мВ | Лосн=±(0,03 + 0,0003-Идиап+ 0,00015 иизм) мВ |
лист № 49 всего листов 50
В ИК ИС СКУ РО ПИП концентрации, электропроводимости, водородного показателя, относительной влажности в ИК №№6-15, 17-23 применяются в следующих условиях: температура окружающего воздуха до 30 °С, температура анализируемой среды до 30 °С. ПИП концентрации в ИК №16 применяются в следующих условиях: температура окружающего воздуха до 50 °С, температура анализируемой среды до 70 °С. ПИП БАРС 351 в ИК №106 применяется при окружающей температуре от 10 до 40 °С . Все ПИП давления ТЖИУ406-М100-АС, АИР-20/М2, ЭКМ-2005 применяются при температуре окружающего воздуха от 15 до 35 °С. Остальные ПИП применяются в рабочих условиях применения, согласно эксплуатационной документации на них.
Рабочие условия применения компонентов ВИК ИС СКУ РО:
температура окружающего воздуха от 20 до 30 °С;
относительная влажность воздуха от 45 до 75 % при температуре 25 °С (без конденсации);
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Питание ПТК СКУ РО осуществляется от сети постоянного тока с напряжением 220 В (-15 %; +10 %).
Срок службы ИС СКУ РО - 30 лет (при условии замены отказавших компонентов системы).
Знак утверждения типа наносится типографским способом на титульный лист документа ИЭ.3.27.99 «Программно-технические средства системы контроля и управления реакторного отделения. Инструкция по эксплуатации».
ИС СКУ РО, устанавливаемая на энергоблоке АЭС, включает в себя:
- ПИП;
- технические, программные, и программно-технические средства, обеспечивающие выполнение функций измерительной системы;
- запасные части, инструменты, принадлежности и средства измерений, используемые при эксплуатации ИС СКУ РО;
- эксплуатационная документация;
- методика поверки «Система измерительная в составе системы контроля и управления реакторного отделения (СКУ РО) энергоблока №3 Ростовской АЭС. Методика поверки».
выполняется в соответствии с документом МП 59041-14 «Система измерительная в составе системы контроля и управления реакторного отделения (СКУ РО) энергоблока №3 Ростовской АЭС. Методика поверки», разработанной и утвержденной ФГУП «ВНИИМС» в октябре 2014 г.
Перечень основных средств поверки:
1. Магазин электрического сопротивления Р4831: кл. т. 0,02/210-6.
2. Калибратор-измеритель ИКСУ-2000 или ИКСУ-260: воспроизведение и измерение сигналов силы постоянного тока в диапазоне от 0 до 25 мА, пределы допускаемой основной погрешности +(10-4Гвоспр/изм + 1 мкА); воспроизведение сигналов напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, пределы допускаемой основной погрешности +(7 10-5|ивоспр| + 3 мкВ); воспроизведение сигналов сопротивления в диапазоне от 0 до 180 Ом, пределы допускаемой основной погрешности +0,015 Ом.
3. Многофункциональный калибратор переменного напряжения и тока Ресурс-К2: номинальные значения фазного напряжения 220 В или 57,7 В, пределы допускаемой относительной погрешности ±(0,05+0,01»(|Цном/и-1|)) В; номинальные значения силы тока 5 А или 1 А, пределы допускаемой относительной погрешности ±(0,05+0,01*(|1номЛ-1|)) А; частота в диапазоне от 45 до 55 Гц, пределы допускаемой абсолютной погрешности ±0,005 Гц; фазовый угол от минус 180° до 180°, пределы допускаемой абсолютной погрешности ±0,03°; значения активной, реактивной, полной мощности, пределы допускаемой относительной погрешности ±(0,1+0,02»(^ном/Р-1|)), где Sном - номинальное значение полной трехфазной или однофазной мощности.
4. Средства поверки согласно методикам поверки на ПИП, входящие в состав СКУ РО.
Методы измерений приведены в документе ИЭ.3.27.99 «Программно-технические средства системы контроля и управления реакторного отделения. Инструкция по эксплуатации».
Нормативные документы, устанавливающие требования к ИС СКУ РО
ГОСТ Р 8.565-96 «Метрологическое обеспечение эксплуатации атомных станций. Основные положения»;
ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения».
- осуществление деятельности в области использования атомной энергии.
