| Номер в госреестре | 59042-14 |
| Наименование СИ | Система измерительная в составе системы контроля и управления электротехническим оборудованием (СКУ ЭО) энергоблока №3 Ростовской АЭС |
| Изготовитель | Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Система измерительная в составе системы контроля и управления электротехническим оборудованием (СКУ ЭО) энергоблока №3 Ростовской АЭС (далее ИС СКУ ЭО) предназначена для измерения параметров электроэнергии электротехнического оборудования и питающих элементов собственных нужд (СН) 6,3 кВ и 0,4 кВ энергоблока №3 Ростовской АЭС во всех режимах его работы.
ИС СКУ ЭО выполняет следующие функции:
- сбор и обработка измерительной информации от электротехнического оборудования энергоблока (генератора, блочного трансформатора, трансформаторов собственных нужд, питающих элементов собственных нужд 6,3 и 0,4кВ СНЭ);
- контроль электрических параметров системы возбуждения генератора;
- отображение информации о состоянии электротехнического оборудования энергоблока на мозаичных пультах контроля и управления (МПКУ) секций и пульта электрической части блочного пункта управления (ЭЧ БПУ);
- обмен данными с системой регистрации важных параметров эксплуатации (СРВПЭ), системой контроля и управления реакторным отделением (СКУ РО), системой контроля и управления турбинного отделения (СКУ ТО), выдача информации на экран коллективного пользования (ЭКП).
ИС СКУ ЭО состоит из трех уровней:
1. Нижний уровень - уровень первичных измерительных преобразователей. Трансформаторы тока и напряжения, измерительные шунты, измерительные преобразователи (ИП).

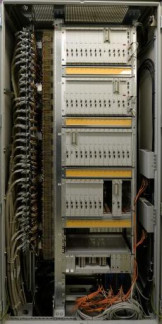

2. Средний уровень - ПТК ИС СКУ ЭО на базе средств ТПТС-ЕМ (рис. 1) с шинной системой ЕК Включает в себя модули ввода-вывода, связующие устройства.
3. Верхний уровень, состоящий из:
- системы верхнего блочного уровня (СВБУ) - уровень оперативного управления ИС СКУ ЭО. Включает в себя выделенные компьютеры и программные продукты, которые обеспечивают диспетчеризацию и контроль работы системы.
- секций и пульта электрической части блочного пункта управления (ЭЧ БПУ), выполненные с использованием мозаичных пультов контроля и управления (МПКУ) и панельных контроллеров на основе средств ТПТС-ЕМ. На индивидуальных приборах секций и пульта ЭЧ БПУ отображаются основные электрические параметры генератора и электрические параметры электротехнического оборудования собственных нужд.
Структурная схема ИС СКУ ЭО приведена на рисунке 2. Состав и метрологические характеристики ИС СКУ ЭО приведены в таблице 2.
Идентификационные данные программного обеспечения (ПО) указаны в таблице 1. Уровень защиты программного обеспечения, используемого в ИС СКУ ЭО от непред
намеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014). _Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО модулей ТПТС 51.1722 |
| Номер версии (идентификационный номер) ПО | не ниже R.04 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
Таблица 2 - Основные метрологические и технические характеристики ИК СКУ ЭО
Измерительный преобразователь, тип, вх./вых. сигнал, пределы доп. осн. погрешности
Вторичная часть.
Пределы допускаемой погрешности ИК в рабочих условиях
Измерительный трансформатор, тип, коэффициент трансформации, метрологические характеристики
Тип модуля ТПТС, вх./вых. сигнал, пределы доп. осн. погрешности
Показывающий
прибор
Наименование
параметра
(сигнала)
Диапазон
измерения
Пределы допускаемой погрешности: относительной (5)/ _приведенной к верхнему знач. диап. (у)
4
5
6
7
8
1
2
3
ИК нап
ряжения
ФЕ1855-АД-10-30-1, Г осреестр № 28136-04, (0-125) В/(4-20) мА
Y = ± 0,5 %
ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 %
Напряжение 3Цо на выводах обмотки 24 кВ
± 1,0 % (y)
1
от 0 до 125 В
Напряжение
Напряжение
Напряжение
Напряжение
Напряжение
Напряжение
на ЩПТ 3EE10 на ЩПТ 3EE11 на ЩПТ 3EE05 на ЩПТ 3EE06 на ЩПТ 3EE04; на ЩПТ 3EE09
Е857/3, Госреестр № 9506-13, (0-250) В/(4-20) мА;
Y = ± 0,5 %
± 1,5 % (y)
2
от 0 до 250 В
ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит,
Y = ± 0,3 %
ТПТС51-2.1722, Госреестр № 44937-10,
12 бит /(0-10) В,
Y = ± 0,3 %
| Напряжение | на | секции | 0,4 | кВ | 3CS10; |
| Напряжение | на | секции | 0,4 | кВ | 3CS01; |
| Напряжение | на | секции | 0,4 | кВ | 3CS02; |
| Напряжение | на | секции | 0,4 | кВ | 3EN03; |
| Напряжение | на | секции | 0,4 | кВ | 3EN04; |
| Напряжение | на | секции | 0,4 | кВ | 3EN05; |
| Напряжение | на | секции | 0,4 | кВ | 3CK; |
| Напряжение | на | секции | 0,4 | кВ | 3CJ; |
| Напряжение | на | секции | 0,4 | кВ | 3CA; |
| Напряжение | на | секции | 0,4 | кВ | 3CB; |
| Напряжение | на | секции | 0,4 | кВ | 3CM; |
| Напряжение | на | секции | 0,4 | кВ | 3CN; |
Ф1762.3-АД-1, Госреестр № 24760-13,
Y = ± 0,1 %
ФЕ1855-АД-10-30-1 Госреестр № 28136-04, (0-500) В/(4-20) мА. Y = ± 0,5 %
± 1,5 % (y)
3
от 0 до 500 В
ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 %
Напряжение на секции 3CH00; Напряжение на секции 3CH01;
± 1,0 % (Y)
резервного
3CC; 3CD; 3СЕ; 3СF; 0,4 кВ 0,4 кВ 0,4 кВ 0,4 кВ 0,4 кВ 0,4 кВ 0,4 кВ 0,4 кВ
3
от 0 до 500 В
3EN01;
3EN02;
3CP1;
3CP2;
3CQ1;
3CQ2;
3CT1;
3CT2
± 1,5 % (Y)
Напряжение на секции питания 0,4 кВ 3CR10; Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции Напряжение на секции
ФЕ1855-АД-10-30-1, Госреестр № 8136-04, (0-500) В/(4-20) мА, Y = ± 0,5 %
ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит,
Y = ± 0,3 %
ТПТС51-2.1722, Г осреестр № 44937-10,
12 бит /(0-10) В,
Y = ± 0,3 %
Ф1762.3-АД-1, Г осреестр №24760-13,
Y = ± 0,1 %
Е857/3,
Г осреестр № 9506-13, (0-1000) В/(4-20) мА,
Y = ± 0,5 %
от 0 до 1000 В
± 1,0 % (Y)
4
Напряжение ротора датчик Ир 1
ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 %
Е857/3,
Г осреестр № 9506-13, (0-2000) В/(4-20) мА,
Y = ± 0,5 %
от 0 до 2000 В
Напряжение ротора датчик Uf4
± 1,0 % (Y)
5
Напряжение на секции 6 кВ 3ВА; Напряжение на секции 6 кВ 3ВВ; Напряжение на секции 6 кВ 3BC; Напряжение на секции 6 кВ 3BD; Напряжение на секции 6 кВ 3BC-2; Напряжение на секции 6 кВ 3BD-2; Напряжение на секции 6 кВ 3BA-2; Напряжение на секции 6 кВ 3BB-2; Напряжение на секции 6 кВ 3BJ; Напряжение на секции 6 кВ 3BK; Напряжение на стороне 6,3 кВ ТСН 3BT01 (ввод на 3BA);
Напряжение на стороне 6,3 кВ ТСН 3BT02 (ввод на 3BC);
Напряжение на стороне 6,3 кВ ТСН 3BT02 (ввод на 3BD);
Напряжение на стороне 6,3 кВ ТСН 3BT01 (ввод на 3BB);
Напряжение на стороне 6,3 кВ РТСН ОBT05 (ввод на 3BL);
Напряжение на стороне 6,3 кВ РТСН ОBT05 (ввод на 3BM);
Напряжение на стороне 6,3 кВ РТСН ОBT06 (ввод на 3BN);
Напряжение на стороне 6,3 кВ РТСН QBT06 (ввод на 3BP)_
НОЛ-СЭЩ-6,
Г осреестр № 55132-13, 6000/100,
Кл. т. 0,5;
ЗНОЛ-СЭЩ-6-1, Госреестр № 55024-13, 6000:^3/100:^3, Кл. т. 0,5;
4VPA1-12; Госреестр № 36787-08, 6000:^3/100:^3, Кл. т. 0,5
ТПТС51-2.1722. Госреестр № 44937-10, 4-20 мА/12 бит,
Y = ± 0,3 %
ТПТС51-2.1722. Госреестр № 44937-10,
12 бит /(0-10) В,
Y = ± 0,3 %
ФЕ1855-АД-10-30-1, Госреестр № 28136-04, (0-125) В/ (4-20) мА,
Y = ± 0,5 %
Ф1762.3-АД-1,
Госреестр
№24760-13,
Y = ± 0,1 %
± 2,0 % (5), при
и=(1-1,2)Ин
6
от 0 до 7,5 кВ
UGE-36 D.7 У3, Госреестр № 55007-13, 24000:V3/100:V3, Кл. т. 0,5
ФЕ1855-АД-10-30-1, Госреестр № 28136-04, (0-125) В/(4-20) мА,
Y = ± 0,5 %
ТПТС51-2.1722. Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 %
± 1,5 % (5),
при
и=(1-1,2)ин
7
Напряжение генератора
от 0 до 30 кВ
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК частоты | |||||||
| 8 | Частота на секции 6 кВ 3BC-2; Частота на секции 6 кВ 3BD-2; Частота на секции 6 кВ 3BA-2; Частота на секции 6 кВ 3BB-2; | от 45 до 55 Гц | по п. 6 | ФЕ1858-АД-2-30, Госреестр № 28653-05, (0-100)В, (45-55)Гц/ (4-20) мА; Y = ± 0,02 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 0,4 % (y) |
| Частота генератора; Частота на секции 6 кВ 3BJ; Частота на секции 6 кВ 3BK; | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 0,8 % (y) | ||||
| ИК тока | |||||||
| 9 | Ток трансформатора насосной 3BS10; Ток трансформатора насосной 3BS01; Ток трансформатора насосной 3BS02; Ток резервного трансформатора 3BU10; Ток трансформатора 3BU01 ТО; Ток трансформатора 3BU02 ТО; Ток трансформатора 3BU03 ТО; Ток трансформатора 3BU04 ТО; Ток трансформатора 3BU31; Ток трансформатора 3BU34; Ток трансформатора 3BU21-I РО; Ток трансформатора 3BU21-II РО; Ток трансформатора 3BU22-I РО; Ток трансформатора 3BU22-II РО; Ток трансформатора 3BU19-I РО; Ток трансформатора 3BU19-II РО | от 0 до 150 А | ТОЛ-СЭЩ-10, Г осреестр № 32139-11, 300/5, Кл. т. 0,5S | ФЕ1854-АД-03 -30-1, Госреестр № 28136-04, (0-5) А/ (4-20) мА, Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,0 % (5), при 1=(1-1,2)1н |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 10 | Ток возбуждения возбудителя | от 0 до 500 А | Шунт М911-75-500-М3-2, Г осреестр № 40475-09, Кл. т. 0,5 | Е856/7, Госреестр № 9506-13, (0-75) мВ/ (4-20) мА, Y = ± 0,5 % | ± 2,0 % (5), при 1=(1-1,2)1н | ||
| 11 | Ток на линии между секциями 3BJ и 3BK; Ток на линии питания секции 3BJ; Ток на линии питания секции 3BK | от 0 до 750 А | Шунт М911-75-500-М3-2, Г осреестр № 40475-09, Кл. т. 0,5 | Е856/7, Госреестр № 9506-13, (0-75) мВ/ (4-20) мА, Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | ± 2,0 % (5), при 1=(1-1,2)1н | |
| 12 | Ток ввода ДГ на секцию 3BJ; Ток ввода ДГ на секцию 3BK | от 0 до 0,8 кА | ТВТ-35, Г осреестр № 3635-88, 1000/5, Кл. т. 0,5 | ФЕ1854-АД-03 -30-1, Госреестр № 28136-04, (0-5) А/ (4-20) мА; Y = ± 0,5 % | Ф1762.3-АД-1, Госреестр №24760-13, Y = ± 0,1 % | ± 2,0 % (5), при 1=(1-1,2)1н | |
| 13 | Ток линии питания секции 6 кВ ОНС 3BC-2; Ток линии питания секции 6 кВ ОНС 3BD-2; Ток линии питания секции 6 кВ ОНС 3BA-2; Ток линии питания секции 6 кВ ОНС 3BB-2 | от 0 до 1,5 кА | ТОЛ-СЭЩ-10, Госреестр № 32139-11, 1500/5, Кл. т. 0,5; ТПЛ-35, Госреестр № 21253-01, 1500/5, Кл. т. 0,5 | ФЕ 1854-АД-03 -30-1, Госреестр № 28136-04, (0-5) А/ (4-20) мА; Y = ± 0,5 % | ± 2,0 % (5), при 1=(1-1,2)1н |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 14 | Ток на стороне 24 кВ; Ток на вводе рабочего питания на секцию 3BA; Ток на вводе резервного питания на секцию 3BA; Ток на вводе рабочего питания на секцию 3ВВ; Ток на вводе резервного питания на секцию 3ВВ; Ток на вводе рабочего питания на секцию 3BC; Ток на вводе резервного питания на секцию 3BC; Ток на вводе рабочего питания на секцию 3BD; Ток на вводе резервного питания на секцию 3BD; | от 0 до 3 кА | ТОЛ-СЭЩ-10, Госреестр № 51143-12, 3000/5, Кл. т. 0,5S; ТШЛ-СЭЩ-10 Госреестр № 37544-08, 3000/5, Кл. т. 0,5S | ФЕ1854-АД-03 -30-1, Госреестр № 28136-04, (0-5) А/ (4-20) мА; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,0 % (5), при 1=(1-1,2)1н |
| 15 | Ток ротора датчик 1р2 | от 0 до 20 кА | Регулятор возбуждения (AG-4) - блок аналоговой развязки Dataforth DSCA 41- 06C, (±10 В/ 4-20 мА), Y= ± 0,03 % | — | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 1,0 % (Y) |
| 16 | Ток статора фаза A; Ток статора фаза B; Ток статора фаза С | от 0 до 64 кА | 2 x GSR-1080/840100/0,2S, Госреестр № 55008-13, 32000/5, Кл. т. 0,2S; ТЛ-0,66 У3, Госреестр № 48672-11, 10/5; Кл. т. 0,5 | ФЕ 1854-АД-03 -30-1, Госреестр № 28136-04, (0-5) А/ (4-20) мА; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 1,5 % (5), при 1=(1-1,2)1н |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК мощности | |||||||
| 17 | Мощность трансформатора BS41; Мощность трансформатора BS42; | от 0 до 623 кВА | по пп. 6, 9 | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100) В, (0-5) А/ (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Г осреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,5 % (5), при S= ^ом |
| Мощность трансформатора АБП 3BU17; Мощность трансформатора АБП 3BU32; Мощность трансформатора РДЭСО 3BU38; Мощность трансформатора РДЭСО 4BU38; Мощность трансформатора АБП 3BU18; Мощность трансформатора СУЗ 3BU11; Мощность трансформатора СУЗ 3BU12; Мощность трансформатора 3BU40; Мощность трансформатора 3BU41 | ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 2,0 % (5), при S= ^ом | ||||
| 18 | Мощность трансформатора насосной 3BS10; Мощность трансформатора насосной 3BS01; Мощность трансформатора насосной 3BS02; Мощность трансформатора БРТ BS34; Мощность резервного трансформатора 3BU10; Мощность трансформатора 3BU01 ТО; Мощность трансформатора 3BU02 ТО; Мощность трансформатора 3BU03 ТО; Мощность трансформатора 3BU04 ТО; Мощность трансформатора 3BU08 РО; Мощность трансформатора 3BU09 РО; Мощность трансформатора 3BU19-I РО; Мощность трансформатора 3BU19-II РО; | от 0 до 1558 кВА | по пп. 6, 9 | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100)В, (0-5)А/ (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 2,0 % (5), при S= ^ом |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 18 | Мощность трансформатора 3BU21-I РО; Мощность трансформатора 3BU21-II РО; Мощность трансформатора 3BU22-I РО; Мощность трансформатора 3BU22-II РО; Мощность трансформатора 3BU31 Мощность трансформатора 3BU34 | от 0 до 1558 кВА | по пп. 6, 9 | ТПТС51-2.1722, Г осреестр № 44937-10, 4-20 мА/12 бит, | — | ± 2,0 % (5), при S= ^ом | |
| 19 | Мощность трансформатора 3BU29 | от 0 до 3117 кВА | по пп. 6, 9 | Y = ± 0,3 % | — | ± 2,0 % (5), при S= ^ом | |
| 20 | Мощность на вводе резервного питания от ДГ на секцию 3BJ; Мощность на вводе резервного питания от ДГ на секцию 3BK | от 0 до 8,3 МВА | по пп. 6, 12 | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100) В, (0-5) А/ (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,5 % (5), при S= ^ом |
| 21 | Мощность линии питания секции 6 кВ ОНС 3BC-2; Мощность линии питания секции 6 кВ ОНС 3BD-2; Мощность линии питания секции 6 кВ ОНС 3BA-2; Мощность линии питания секции 6 кВ ОНС 3BB-2 | от 0 до 15,58 МВА | по пп. 6, 13 | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 2,0 % (5), при S= ^ом |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 22 | Мощность на стороне 6,3 кВ РТСН 0BT05 (ввод на 3BL); Мощность на стороне 6,3 кВ РТСН 0BT05 (ввод на 3BM); Мощность на стороне 6,3 кВ РТСН 0BT06 (ввод на 3BN); Мощность на стороне 6,3 кВ РТСН 0BT06 (ввод на 3BP); Мощность ввода резервного питания на секцию 3BD; Мощность ввода рабочего питания на секцию 3BA; Мощность ввода резервного питания на секцию 3BA; Мощность ввода рабочего питания на секцию 3BC; Мощность ввода резервного питания на секцию 3BC; Мощность ввода рабочего питания на секцию 3BD | от 0 до 31,1 МВА | по пп. 6, 14 | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100)В, (0-5) А (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % | — | ± 2,0 % (5), при S_ ^ом |
| 23 | Мощность на стороне 24 кВ 3BT01; Мощность на стороне 24 кВ 3BT02 | от 0 до 124,7 МВА | UGE-36 D.7 У3, Госреестр № 55007-13, 24000:V3/100:V3, Кл. т. 0,5 ТВТ-35, Госреестр № 3635-88, 3000/5, Кл. т. 0,5 | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100) В, (0-5) А/ (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,5 % (5), при S_ ^ом |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 24 | Активная мощность генератора | от минус 1330 до 1330 МВт | UGE-36 D.7 У3, Госреестр № 55007-13; 24000:V3/100:V3, Кл. т. 0,5 GSR-1080/840 100/0,2S, Г осреестр № 55008-13, 32000/5, Кл. т. 0,2S | ФЕ1883-АД-2-3-3-13-2-1, Госреестр № 43479-09, (0-100) В, (0-5) А/ (4-20) мА; -1<cosj<1; Y = ± 0,5 % | ТПТС51-2.1722, Госреестр № 44937-10, 4-20 мА/12 бит, Y = ± 0,3 % ТПТС51-2.1722, Госреестр № 44937-10, 12 бит /(0-10) В, Y = ± 0,3 % | Ф1762.3-АД-1, Г осреестр №24760-13, Y = ± 0,1 % | ± 2,0 % (5), при cos9=1, P= Рном |
| 25 | Реактивная мощность генератора | от минус 1330 до 1330 Мвар | ± 2,0 (5), при sin9=1, Q- Оном |
Примечания:
1. Вторичная часть ИС СКУ ЭО эксплуатируются при температуре окружающей среды (20 ± 5) °С.
2. Пределы допускаемой погрешности ИК № 6, 7 указаны для напряжения и=(1-1,2)ин, для других значений напряжения погрешность рассчитывается по формуле (1).
3. Пределы допускаемой погрешности ИК № 9-14, 16 указаны для тока I=(1-1,2) • 1н, для других значений тока погрешность рассчитывается по формуле (2).
4. Пределы допускаемой погрешности ИК № 17-23 указаны для полной мощности 8=Бном, для других значений мощности погрешность рассчитывается по формуле (3).
5. Пределы допускаемой погрешности ИК № 24 указаны для активной мощности Р= Рном, cos9=1; ИК №25 для реактивной мощности Q= 0ном, sin9=1 для других значений активной/реактивной мощности и cos9 погрешность рассчитывается по формуле (4).
(
КВ '(у ИП ВИК Ф1762 )
(1)
(2)
(3)
(4)
K
Si
K
КВ '(gИП +УВИК +у Ф1762 )
Si +Su'
К
КВ '(уИП +уВИК +у Ф1762 )
Si +Su +Se
К
для ИК № 6, 7: 5ИК = ±
для ИК № 9-14, 16: 5иК =±
для ИК 17-23: 5ИК =±
для ИК 24, 25: 5Ж =±
где SI - предел допускаемой относительной токовой погрешности ТТ в зависимости от номинального тока, %;
Su - предел допускаемой относительной погрешности напряжения ТН, %;
S - предел допускаемой относительной угловой погрешности ТТ и ТН в режиме измерения e активной или реактивной электроэнергии, %;
°А (Р)
„ „ л/1-( cos j)2 В режиме измерения активной электроэнергии: se = 0,029 -eE -—--—, в режиме изме-
cos j
, eE = ^+e2U,
cos
рения реактивной электроэнергии: s = 0 029 -e
д/1 -(cos j)2
где eI - предел допускаемой угловой погрешности ТТ; eu - предел допускаемой угловой погрешности ТН;
уИП - предел допускаемой приведенной погрешности измерительного преобразователя в рабочих условиях, %;
уВИК - предел допускаемой приведенной погрешности вторичной части в рабочих условиях, %;
у*Ф1762 - предел допускаемой приведенной погрешности прибора Ф1762, %, *(для ИК информация по которым выводится на показывающий прибор);
§л - предел допускаемой относительной погрешности, обусловленной потерями напряжения в линии связи между ТН и измерительным преобразователем, %;
K - измеренное значение;
КВ - верхний предел диапазона измерений.
Знак утверждения типа наносится на титульные листы эксплуатационной документации печатным способом.
ИС СКУ ЭО, устанавливаемая на энергоблоке АЭС, включает в себя:
- первичные измерительные преобразователи;
- технические, программные, и программно-технические средства, обеспечивающие выполнение функций измерительной системы;
- запасные части, инструменты, принадлежности и средства измерений, используемые при эксплуатации ИС СКУ ЭО;
- эксплуатационная документация;
- методика поверки «Система измерительная в составе системы контроля и управления электротехническим оборудованием (СКУ ЭО) энергоблока №3 Ростовской АЭС. Методика поверки».
осуществляется по документу МП 59042-14 «Система измерительная в составе системы контроля и управления электротехническим оборудованием (СКУ ЭО) энергоблока №3 Ростовской АЭС. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 октября 2014 г.
Перечень основных средств поверки:
1. Калибратор ИКСУ 260. Диапазоны измерения и воспроизведения: ток 0...25 мА (А: ±1 мкА), напряжение 10...+100 мВ (А: ±3 мкВ), сопротивление - 0...320 Ом (А: ±0,015 Ом).
2. Поверка трансформаторов тока по ГОСТ 8.217-2003.
3. Поверка трансформаторов напряжения по ГОСТ 8.216-2011.
4. Шунт М911 - поверка по МИ 1991-89.
5. ФЕ1883-АД - поверка проводится в соответствии с документом, приведенным в разделе 7 Руководства по эксплуатации ЗПА.499.032 РЭ «Преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД. Методика поверки», согласованным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 года.
6. ФЕ1854-АД, ФЕ1855-АД - поверка по методике, приведенной в разделе 7 руководства по эксплуатации, входящего в комплект поставки, согласованной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в августе 2004 г.
7. ФЕ1858-АД - поверка по методике, согласованной ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в августе 2004 г. и приведенной в разделе 7 руководства по эксплуатации ЗПА.499.026.
8. Е857/3 - поверка по МП.ВТ.126-2005.
Метод измерений приведен в документе «Система контроля и управления электрооборудованием. Инструкция по эксплуатации. ИЭ.3.27.117».
Нормативные и технические документы, устанавливающие требования к СКУ ЭО
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основ
ные положения.
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств изме
рений
590 85 090.33533.036- Ростовская АЭС. Блок № 3 Частное техническое задание на разра-Ф.ЧТЗ-СКУ ЭО.М ботку системы контроля и управления электротехническим обору
дованием энергоблока и собственных нужд СНЭ (СКУ ЭО)
Осуществление деятельности в области использования атомной энергии.
