Электрокардиографы многоканальные с автоматическим режимом переносные ЭК12Т мод. Е-104, 59053-14

Назначение

Электрокардиографы многоканальные с автоматическим режимом переносные ЭК12Т модели «Е-104» предназначены для измерения и графической регистрации биоэлекрических потенциалов сердца по двенадцати стандартным отведениям.

Описание

Конструктивно электрокардиографы многоканальные с автоматическим режимом переносные ЭК12Т модели «Е-104» состоят из основного измерительного блока с сенсорным экраном и электродов для снятия электрокардиограммы (ЭКГ), встроенного принтера.

Электрокардиограф предназначен для снятия напряжения биоэлектрических потенциалов сердца посредством электродов, накладываемых на кожу, формирования электрокардиографических отведений, отображении их на экране монитора электрокардиографа, вычисления параметров ЭКГ и печати отчета.

Общий вид электрокардиографов многоканальных с автоматическим режимом переносных ЭК12Т модели «Е-104» представлен на рисунке 1.

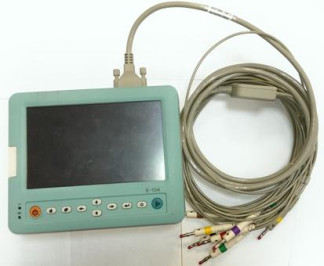

Рисунок 1 - Общий вид электрокардиографов многоканальных с автоматическим режимом

переносных ЭК12Т модели «Е-104».

Программное обеспечение

Электрокардиографы многоканальные с автоматическим режимом переносные ЭК12Т модели «Е-104» имеют встроенное программное обеспечение, которое используется для обработки результатов измерений.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - Доступ к ПО имеют только сервисные инженеры фирмы-производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты метрологически

значимой части ПО СИ.

Технические характеристики

Диапазон измерений входных напряжений, мВ....................................................от минус 5 до 5

Пределы допускаемой погрешности измерений напряжения:

-абсолютная, в диапазоне от минус 0,5 до 0,5 мВ, мкВ ..........................................................± 25

-относительная, в диапазоне от 0,5 до 5,0 мВ, %......................................................................± 5

Входной импеданс при 10 Гц, не менее, МОм.............................................................................. 9

Коэффициент ослабления синфазной помехи частоты сети, не менее,........................100000

Напряжение внутренних шумов, приведенных ко входу, мкВ ................................................. 20

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне

от минус 0,5 до 40 Гц , %..................................................................от минус 10 до 10

от 0,05 до 0,5 Гц; от 40 до 100 Гц, %............................................... от минус 30 до 10

от 100 до 150 Гц, %........................................................................... от минус 50 до 10

Постоянная времени, не менее, с..................................................................................................3,2

Диапазон измерения ЧСС, не более, мин-1...................................................от 30 до 240

Пределы допускаемой погрешности измерения ЧСС:

-абсолютная, в диапазоне от 30 до 100 мин-1, мин-1...................................................± 2

-относительная, в диапазоне от 100 до 240 мин-1, %..................................................................± 2

Параметры печати ЭКГ

Чувствительность, мм/мВ......................................................................................................5; 10; 20

Скорость движения носителя записи, мм/с....................................................................12,5; 25; 50

Габаритные размеры основного блока электрокардиографа, не более,мм............198*161x76

Масса электрокардиографа , не более, кг..................................................................1,2

У словия эксплуатации

температура, °С...........................................................................................................от 10 до 35

относительная влажность, %, не более...................................................................................80

Средняя наработка на отказ..................................................................................не менее 10000 ч;

Средний срок службы.................................................................................................не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации и на заднюю панель электрокардиографа типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом Р 50.2.009-2011 «ГСИ. Электрокардиографы, электрокардиоскопы и электрокардиоанализаторы. Методика поверки».

Основные средства поверки:

Г енератор функциональный Диатест

Пределы допускаемой абсолютной погрешности установки значений размаха напряжения сигналов прямоугольной и синусоидальной формы в диапазоне от 0,03 мВ до 20 мВ: ± (0,01*U + 0,003) мВ.

Пределы допускаемой абсолютной погрешности установки частоты в диапазоне частот выходного сигнала от 0,5 Гц до 40 Гц: от -3,0 до 0,4

Пределы допускаемой относительной погрешности установки временных параметров элементов испытательного сигнала: ± 2 %, для RR интервала: ± 0,5 %.

Сведения о методах измерений

Нормативные документы, устанавливающие требования к электрокардиографам многоканальным с автоматическим режимом переносным ЭК12Т модели «Е-104»

1    ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2    ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3    ГОСТ Р 50267.0.2-2005 (МЭК 60601-1-2:2001)    «Изделия    медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».

4    ГОСТ Р 50267.25-94 Изделия медицинские электрические. Часть 2. Частные требования безопасности к электрокардиографам.

5    ГОСТ МЭК 60601-2-51-2011 Изделия медицинские электрические. Часть 2-51. Частные требования безопасности с учетом основных функциональных характеристик к регистрирующим и анализирующим одноканальным и многоканальным электрокардиографам.

Рекомендации к применению

Применение вне сферы государственного регулирования.
