Термопреобразователи сопротивления платиновые K10RS, 59056-14

Назначение

Термопреобразователи сопротивления платиновые K10RS (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры окружающего воздуха, в т.ч. в составе комплексных систем непрерывного мониторинга и экспертной оценки силовых трансформаторов.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, состоящей из одного тонкопленочного ЧЭ, помещенного в алюминиевый корпус прямоугольной формы, имеющий сквозное отверстие. К корпусу ТС присоединен кабель с удлинительными проводами в защитной оболочке. ТС изготавливаются с 3-х проводной схемой соединения внутренних проводов с ЧЭ.

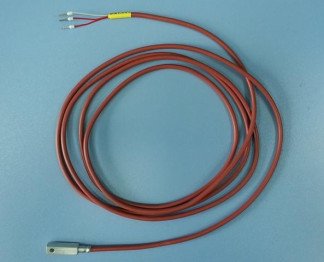

Фотография общего вида ТС представлена на рисунке 1.

Технические характеристики

Диапазон измерений, °С: .............................................от минус 50 до плюс 200

У словное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом, не менее: ..............100

Класс допуска по ГОСТ 6651-2009/МЭК 60571:..........................................................B

Допуск по ГОСТ 6651-2009/МЭК 60571, °С: ................................±(0,3+0,005-1 t |),

где t - значение измеряемой температуры

Лист № 2 Всего листов 3

Электрическое сопротивление изоляции ТС при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, при 100 В, МОм, не менее: ..............100

Габаритные размеры корпуса ТС, мм: ....................................................8*8*30

Диаметр отверстия в корпусе ТС, мм: .........................................................4,2

Длина кабеля с удлинительными проводами, мм: ............................от 100 до 2500

Масса, г, не более:..................................................................................500

Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С:.................от минус 50 до плюс 200;

-    относительная влажность воздуха, %: ....................................................до 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки ТС входят:

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с ПГ измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом. Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым K10RS

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Лист № 3 Всего листов 3

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
