| Номер в госреестре | 59064-14 |
| Наименование СИ | Датчики температуры и влажности воздуха |
| Обозначение типа СИ | ДТВ-002 |
| Изготовитель | ЗАО "Минимакс-94", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 13.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики температуры и влажности воздуха ДТВ-002 (далее по тексту - датчики) предназначены для измерений температуры, относительной влажности окружающего воздуха в составе метеостанций, а также могут быть использованы как самостоятельное изделие в различных системах, осуществляющих мониторинг окружающей среды.
Принцип работы датчиков основан на измерении и преобразовании сигналов поступающих от первичных измерительных чувствительных элементов температуры и относительной влажности.
Датчики конструктивно выполнены в виде защитного корпуса, в котором размещен блок измерительных элементов УИЭ-002 с подключенным к нему кабелем, вывод которого осуществляется через гермоввод. На кабеле установлены два сменных соединителя типа 15ЕВ0Я-3/81-03 для подключения к внешнему устройству обработки.
Защитный корпус датчиков состоит из девяти «тарелок» имеющих форму усеченных конусов закрепленные на основании через промежуточные втулки тремя шпильками с помощью гаек и служит для предохранения измерительных элементов от атмосферных осадков и прямых солнечных лучей. Блок измерительных элементов УИЭ-002 состоит из двух измерительных элементов: терморезистора типа HEL-711 и датчика влажности типа HTH-4010 с сетчатым фильтром, установленные на специальных держателях.

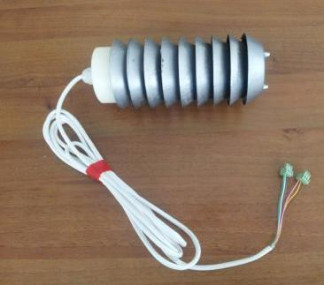

Фотография общего вида датчиков температуры и влажности воздуха ДТВ-002 приведена на рисунке 1:
Таблица 1
Метрологические и технические характеристики датчиков приведены в таблице 1:
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от минус 40 до плюс 50 |
| Диапазон измерений относительной влажности, % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °С | ±0,5 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % | ± 3 (в диапазоне от 10 до 90 %); ± 4 (в диапазоне св. 90 %) |
| Диапазон выходных сигналов при измерении температуры, Ом | 80,6-120,0 |
| Диапазон выходных сигналов при измерении относительной влажности, В | 1,1-3,8 |
| Напряжение питания, В | 5±0,1 |
| Масса датчика в сборе, кг, не более: | 0,75 |
| Г абаритные размеры датчика, мм (высота х диаметр) | 210 х 095 |
| Длина кабеля, мм, не более | 5000 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 2 |
| Рабочие условия эксплуатации термогигрометра - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 40 до плюс 50 до 100 |
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус датчика.
Таблица 2
| Наименование | Количество |
| Датчик температур и влажности воздуха ДТВ-002 (с кабелем) | 1 шт. |
| Кронштейн установочный | 1 шт. |
| Пластина крепления к опоре | 1 шт. |
| Пластина крепления | 1 шт. |
| Болт М6х1х20 | 5 шт. |
| Болт М8х 1,25x70 | 2 шт. |
| Г айка М6 | 5 шт. |
| Г айка М8 | 2 шт. |
| Шайба М6 | 5 шт. |
| Шайба М8 | 2 шт. |
| Шайба-гровер М6 | 5 шт. |
| Шайба-гровер М8 | 2 шт. |
| Руководство по эксплуатации | 1 экз. |
| Коробка упаковочная | 1 шт. |
осуществляется в соответствии с разделом 2.6 документа МРАШ.408946.002 РЭ «Датчик температуры и влажности воздуха ДТВ-002. Руководство по эксплуатации», утверждённого ФГУП «ВНИИМС», 12.08.2014 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- измеритель комбинированный Testo 645 с зондом 0636 9741 диапазон измерения относительной влажности: от 10 до 90 %, пределы допускаемой абсолютной погрешности измерения относительной влажности: ±1,0 %;
- камера климатическая КХТВ-100-О с пассивным термостатом, диапазон воспроизводимых температур: от минус 70 до плюс 80 °С, диапазон воспроизведения относительной влажности: от 10 до 98 %;
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13).
приведены в соответствующем разделе Руководства по эксплуатации на датчики.
Нормативные и технические документы, устанавливающие требования к датчикам температуры и влажности воздуха ДТВ-002
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ММ94.408946.002 ТУ «Датчик температуры и влажности воздуха ДТВ-002. Технические условия».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
