Весы вагонные неавтоматического действия АВТ-ЖД, 59070-14

Назначение

Весы вагонные неавтоматического действия АВТ-ЖД предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из одной или двух весовых платформ, и весоизмерительного прибора, эксплуатируемого в отапливаемом помещении весовой.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

В весах применяются датчики типа WBK (госреестр №56685-14) и весоизмерительный прибор типа CI модели CI-5010A или CI-6000A (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

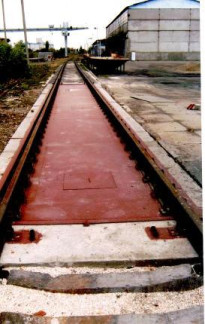

Общий вид весов представлен на рисунке 1.

шШв&чшштшШШ

Программное обеспечение

Программное обеспечение (далее ПО) прибора CI является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу в режиме тестирования.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора (модель CI-6000A) или на задней панели корпуса прибора (модель CI-5010A), предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.

Таблица 2

Г абаритные размеры весов (длина х ширина), м: ............................(13 ^ 15,5) х (2 ^ 2,5)

Масса весов, т, не более......................................................................................17

Пределы допускаемой погрешности устройства установки на нуль....................... ±0,25 е

Особый диапазон рабочих температур ГПУ, °С............................от минус 40 до плюс 50

Диапазон рабочих температур прибора, °С ..................................от плюс 10 до плюс 40

Потребляемая мощность, В • А, не более................................................................. 15

Параметры электрического питания весов от сети переменного тока:

-    напряжение, В ................................................................................................................. 187...242

-    частота, Гц..............................................................................................................................49.51

Вероятность безотказной работы за 2000 ч...........................................................0,92

Срок службы не менее, лет..................................................................................10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Весы АВТ-ЖД в сборе - 1 комплект

Руководство по эксплуатации весов АВТ.427421.001.2014.РЭ - 1 экз.

Паспорт АВТ.427421.001.2014.ПС - 1 экз.

Руководство по эксплуатации на прибор - 1 экз.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011, Приложение ДА.

Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Сведения о методах измерений

Описание

Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия АВТ-ЖД:

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы».

Рекомендации к применению

Осуществление торговли, выполнение государственных учетных операций.
