Комплексы для регистрации температуры Термолог-транс (Thermolog-trans), 59074-14

59074-14
Манометры показывающие модели 142-0308 (далее по тексту - манометры) предназначены для измерений избыточного давления воздуха в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Документы
Карточка СИ
Номер в госреестре 59074-14
Наименование СИ Комплексы для регистрации температуры
Обозначение типа СИ Термолог-транс (Thermolog-trans)
Изготовитель ООО "Лидкор", г.Екатеринбург
Год регистрации 2014
Срок свидетельства 13.11.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Манометры показывающие модели 142-0308 (далее по тексту - манометры) предназначены для измерений избыточного давления воздуха в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Описание

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Под воздействием измеряемого давления свободный конец измерительной пружины перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.

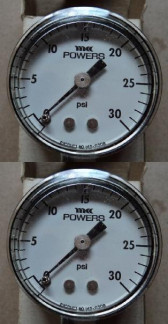

Внешний вид манометра представлен на рис. 1.

Рисунок 1. Манометр показывающий модели 142-0308. Метрологические и технические характеристики

Таблица 1

Наименование характеристики

Диапазон измерений давления, фунт на кв. дюйм (кПа)

от 0 до 30 (от 0 до 206,8)

Пределы допускаемой основной приведенной погрешности, %

± 3

Вариация, %

3

Температура окружающей среды, °С

от плюс 5 до плюс 50

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C

± 1,5

Г абаритные размеры (диаметр), мм, не более

3,2

Знак утверждения типа

Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.

Комплектность

Манометр показывающий 142-0308 Паспорт

15 шт; 15 экз.

Поверка

осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на манометр показывающий модели 142-0308.

Нормативные и технические документы, устанавливающие требования к манометрам показывающим модели 142-0308

1.    ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

2.    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

3.    Техническая документация «MCC POWERS», США.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

59074-14
Номер в ГРСИ РФ:
59074-14
Производитель / заявитель:
ООО "Лидкор", г.Екатеринбург
Год регистрации:
2014
Cрок действия реестра:
13.11.2019
