| Номер в госреестре | 59076-14 |
| Наименование СИ | Преобразователь давления измерительный |
| Обозначение типа СИ | 628-13-GH-P1-E1-S2 |
| Изготовитель | "Dwyer Instruments, Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2 (далее по тексту
- преобразователь) предназначен для непрерывных измерений и преобразований значений избыточного давления в аналоговый выходной сигнал в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия преобразователя основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня.
Под воздействием измеряемого давления происходит изменение электрического сопротивления пьезорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.

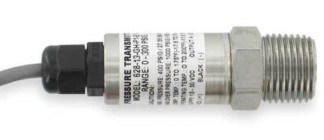

Фото общего вида преобразователя представлено на рисунке 1.
Рисунок 1. Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2. Метрологические и технические характеристики
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений, МПа (фунт на кв. дюйм) | от 0 до 2,068 (от 0 до 300) |
| Пределы основной допускаемой приведенной погрешности, % | ± 1 |
| Выходной сигнал, В | от 1 до 5 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Параметры электропитания: - напряжение постоянного тока, В | от 10 до 30 |
| Диапазон рабочих температур, °С | от минус 18 до плюс 93 |
| Относительная влажность воздуха, % | до 90 |
| Г абаритные размеры (длина х диаметр), мм, не более | 81,36 х 22,23 |
| Масса, кг, не более | 0,283 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2 Паспорт
1 шт; 1 экз.
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр цифровой МТ 120, пределы измерений от -10.. .10 до -80.. .3000 кПа, пределы допускаемой основной погрешности ± (0,01% от тек. знач. + 0,01% от в.п.и);
- мера электрического сопротивления Р3030, 100 Ом;
- вольтметр цифровой G-1202.
приведены в соответствующем разделе паспорта на преобразователь давления измерительный модели 628-13-GH-P1-E1-S2.
Нормативные и технические документы, устанавливающие требования к преобразователю давления измерительному модели 628-13-GH-P1-E1-S2
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.802-2012 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. Техническая документация DWYER INSTRUMENTS, INC., США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
