| Номер в госреестре | 59084-14 |
| Наименование СИ | Блоки мобильной связи |
| Обозначение типа СИ | БМС-3E(БМС-3), БМС-3EA, БМС-3EF |
| Изготовитель | ООО "Л Кард", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Блоки мобильной связи БМС-3Е(БМС-3), БМС-3ЕА, БМС-3ЕБ (далее - аппаратура) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS, определения на их основе координат и скорости потребителя и передачи информации на удалённое расстояние по каналам связи.
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, доп-леровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении на их основе текущих координат и скорости потребителя.

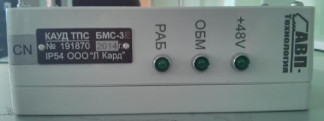

Конструктивно аппаратура представляет собой моноблок с входными и выходными разъемами. Аппаратура оснащена модулем для работы по сигналам НКА систем ГЛОНАСС и GPS. К входным разъемам подключаются антенны ГНСС, WiFi, GSM, к выходным разъемам -ПЭВМ с программным обеспечением (при необходимости). Аппаратура выпускается в трех вариантах исполнения: БМС-3Е(БМС-3), БМС-3ЕА, БМС-3EF. Варианты исполнения отличаются наличием встроенной антенны ГНСС (у БМС-3ЕА антенна внешняя) и модуля цифровой связи WiFi (имеется только в модификации БМС-3EF).
Обмен данными с аппаратурой осуществляется в соответствии с протоколом NMEA 0183.
Встроенное программное обеспечение (ПО) предназначено для управления режимами работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| BM Ctrl.exe | не ниже 03.04 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения координат в плане1, м: - в абсолютном режиме - в дифференциальном режиме SBAS | ±5 ±2 |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения высоты1 в абсолютном режиме, м | ±6 |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения скорости1, м/c | ±0,1 |
| Напряжение питания от сети постоянного тока, В | от 46 до 51 |
| Максимальная потребляемая мощность, Вт, не более | 1 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: - варианты исполнения БМС-3Е, БМС-3EF - вариант исполнения БМС-3EA | 165x105x60 170x105x60 |
| Масса, кг, не более | 0,5 |
| Рабочие условия эксплуатации: - диапазон рабочих температур, °C | от минус 20 до 50 |
| 1) при работе по сигналам ГЛОНАСС (L1, код СТ), GPS (L1, код C/A) при скорости движе- 2 ния до 40 м/с, ускорениях до 1 м/с и геометрическом факторе (GDOP) не более 4 | |
наносится в верхнем левом углу руководства по типографским способом или способом компьютерной графики, на корпус аппаратуры в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 3. Таблица 3
| Наименование | Количество |
| Блоки мобильной связи БМС-3E(БМС-3), БМС-3EA, БМС-3EF | 1 шт. (вариант исполнения по заказу) |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии документом 651-14-19МП«Инструкция. Блоки мобильной связи БМС-3Е(БМС-3), БМС-3ЕА, БМС-3ЕБ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основное средство поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования без-запросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с.
Блок мобильной связи БМС-3. Руководство по эксплуатации. ДЛИЖ.466451.0019-03РЭ.
Нормативные и технические документы, устанавливающие требования к блокам мобильной связи БМС-3Е(БМС-3), БМС-3ЕА, БМС-3ЕЕ
Техническая документация фирмы-изготовителя.
Блоки мобильной связи БМС-3E(БМС-3), БМС-3EA, БМС-3EF используются для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и передачи информации на удалённое расстояние по каналам связи в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
