| Номер в госреестре | 59098-14 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | CORE D и CORE М |
| Изготовитель | "WENZEL Group GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 14.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины координатные измерительные CORE D и CORE М (далее КИМ) предназначены для трехмерных измерений бесконтактным методом геометрических параметров деталей сложной формы, отклонений формы и расположения поверхностей элементов деталей.
КИМ выполнены в форме моноблока, в состав которого входит металлическая рама, несущая измерительную головку и перемещающаяся по стальным направляющим. Движение рамы по направляющим вдоль оси Y на шарико-винтовых парах осуществляется за счет сервомоторов.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается бесконтактная измерительная головка с оптическим датчиком. В машинах координатных измерительных CORE D измерительная головка вращается вокруг оси X, в CORE М - вокруг осей X и Y.
Принцип работы оптического датчика основан на триангуляционном методе измерений. Контролируемая деталь устанавливается на вращающийся измерительный рабочий стол, закрепленный на опорной гранитной плите.
Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, расположение измеряемых точек и величина отклонений расположения от заданных величин.
а) б)

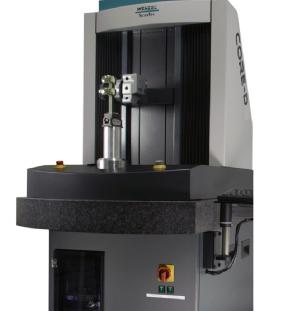

Рисунок 1 - Внешний вид машин координатных измерительных CORE D^) и CORE М(б) и место нанесения знака утверждения типа
Машины координатные измерительные CORE D и CORE M оснащены базовым программным обеспечением - OpenDMIS. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, турбинные лопатки и пр. Вычислительные алгоритмы OpenDMIS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| OpenDMIS | OpenDMIS | 1.6-XX | USB-ключ HASP | Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 Метрологические и технические характеристики машин координатных измерительных CORE D и CORE M_
| CORE D | CORE M | |||
| Диапазон измерений по оси Х, мм | От 0 до 300 | От 0 до 500 | От 0 до 500 | От 0 до 500 |
| Диапазон измерений по оси Y, мм | От 0 до 200 | От 0 до 500 | От 0 до 500 | От 0 до 500 |
| Диапазон измерений по оси Z, мм | От 0 до 450 | От 0 до 1000 | От 0 до 1500 | От 0 до 2500 |
| Пределы допускаемой погрешности объемных измерений, MPEe, мкм, L -измеряемая длина в мм | ± (9 + L/350) | ± (16 + L/350) | ± (16 + L/350) | ± (16 + L/350) |
| Пределы допускаемой погрешности измерений координат точки, MPEP, мкм | ± 4 | ± 8 | ± 8 | ± 8 |
| Допускаемое отклонение оси вращения поворотного стола, мкм | ± 8 | ± 8 | ± 8 | ± 8 |
| Разрешение шкал, мкм | 0,1 | 0,1 | 0,1 | 0,1 |
| Скорость измерений, точек/с | 50 | 50 | 50 | 50 |
Лист № 3 Всего листов 4
Продолжение таблицы 2_
| CORE D | CORE M | |||
| Габаритные размеры, мм | ||||
| -глубина; | 1300 | 3500 | 3500 | 4000 |
| -ширина; | 700 | 1300 | 1300 | 1800 |
| -высота | 1900 | 1500 | 2500 | 3000 |
| Масса, кг, не более | 1000 | 7500 | 7500 | 7500 |
| Параметры | ||||
| электропитания | ||||
| Напряжение, В | 220 | 220 | ||
| Мощность, В-А | 1000 | 3000 | ||
| Частота, Гц | 50 | 50 | ||
| Диапазон рабочих | ||||
| температур, °С | От 15 до 30 | От 15 до 30 | ||
| Относительная влажность | ||||
| воздуха, %, не более | 85 | 85 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной направляющей методом наклейки.
Таблица 3 Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Машина координатная измерительная CORE | 1 шт. | |
| Сфера калибровочная | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 59098-14 «Машины координатные измерительные CORE D и CORE M. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 г.
Основные средства поверки:
- Прибор для измерений отклонений от круглости Talyrond 450 (номер в Госреестре 38784-08);
- прибор универсальный для измерений длины DMS 1000 (номер в Госреестре 36001-07);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методе измерений содержатся в документе «Машины координатные измерительные CORE D и CORE M. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным CORE D и CORE M
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм» Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 40 |
| Поверителей | 2 |
| Актуальность данных | 19.09.2024 |
