| Номер в госреестре | 59100-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SERVOFLEX мод. Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) предназначены для измерения объёмной доли кислорода, оксида и диоксида углерода в газовых средах.
Принцип действия газоанализаторов основан на фотометрическом методе и методе, использующем парамагнитные свойства кислорода.
Фотометрический метод основан на измерении интенсивности поглощения ИК-излучения компонентами анализируемой среды. Фотометрический метод применяется для измерения содержания СО и СО2.
Измерения проводятся в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее.
Газоанализаторы SERVOFLEX выполнены в виде единого блока, включающего первичный преобразователь (ячейку) и электронный модуль с дисплеем и клавиатурой.
Газоанализаторы SERVOFLEX модели MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) выпускаются в исполнении для безопасных зон.
Газоанализаторы SERVOFLEX модели Micro i.s. (5100) выпускаются в исполнении для опасных зон. Маркировка взрывозащиты газоанализаторов SERVOFLEX Micro i.s. (5100)
— Ex II 1G, Ex ia IIC T4 (-10 °C < Ta < +50 °C).
Для интеграции с системами управления предусмотрены аналоговые (0-4, 4-20) мА, цифровые (RS 232, RS 485) и релейные выходы (типа сухой контакт).

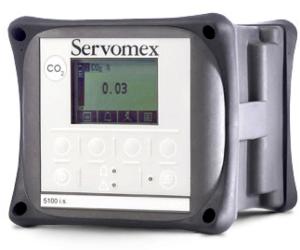

Внешний вид газоанализаторов SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200) приведен на рисунке 1.
Лист № 2 Всего листов 4
Внешний вид газоанализаторов SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200) приведен на рисунке 2.
Таблица 1. Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Flex Series Application Software | 05000A1.hex | 8.6 | 30e07dd762477e0853 2501312118a2b3 | MD5 |
Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую производителем на этапе производства.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного ПО на метрологические характеристики учтено при их нормировании.
Диапазоны измерений и пределы допускаемой основной приведенной погрешности газоанализаторов SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) приведены в таблице 2.
| Определяемый компонент газовой смеси | Метод измерений | Диапазон измерений объемной доли компонентов, % | Пределы допускаемой основной приведенной погрешности (5пр), % |
| Кислород (О2) | парамагнитный | от 0 до 100 | ± 0,2 |
| Оксид углерода (СО) | фотометрический | от 0 до 5 | ± 0,6 |
| Диоксид углерода (СО2) | фотометрический | от 0 до 10 | ± 0,6 |
| от 0 до 25 | ± 0,5 | ||
| от 0 до 50 | ± 1 | ||
| от 0 до 100 | ± 2 |
0,7
200x175x160
Расход анализируемой среды, л/мин Габаритные размеры, мм, не более:
— SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200):
— SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200): Масса, кг, не более:
— SERVOFLEX модели Micro i.s. (5100) и MiniHD (5200):
— SERVOFLEX модели MiniMP (5200) и MiniFoodPack (5200): Потребляемая мощность, Вт, не более:
Условия эксплуатации газоанализаторов SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniHD (5200):
— рабочая температура, °С
— относительная влажность, %
Условия эксплуатации газоанализаторов SERVOFLEX модели MiniFoodPack (5200):
— рабочая температура, °С
— относительная влажность, %
300x150x260
3
4
5
от минус 10 до плюс 50 от 0 до 95
от плюс 5 до плюс 45 от 0 до 95
наносится типографским способом на титульный лист Руководства по эксплуатации или на корпус газоанализаторов в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
В комплект поставки входит:
— Газоанализатор (по заказу);
— зарядное устройство;
— сумка;
— руководство по эксплуатации;
— паспорт;
— методика поверки.
осуществляется по документу МП 59100-14 «Инструкция. Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200). Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 17 сентября 2014 года и входящему в комплект поставки.
Основные средства поверки:
- ГСО -ПГС №№ 10253-2013, 10240-2013, 10241-2013;
- азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.
приведены в документе «Руководство по эксплуатации. Газоанализаторы SERVOFLEX модели Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200)».
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели SERVOFLEX модификаций Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200)
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».
Техническая документация изготовителя «Servomex Group Limited», Великобритания.
— осуществление производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
