Тестеры Франклина, 59104-14

Тестеры Франклина (далее - тестеры) предназначены для измерения коэффициента сопротивления изоляционного покрытия образцов из анизотропной (ГОСТ Р 53934) и изотропной (ГОСТ Р 54480) электротехнической стали по методике ГОСТ 12119.8 в диапазоне от 0 до 6000 Ом-см2
Документы
Карточка СИ
Номер в госреестре 59104-14
Наименование СИ Тестеры Франклина
Изготовитель "Brockhaus Messtechnik", Германия
Год регистрации 2014
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Тестеры Франклина (далее - тестеры) предназначены для измерения коэффициента сопротивления изоляционного покрытия образцов из анизотропной (ГОСТ Р 53934) и изотропной (ГОСТ Р 54480) электротехнической стали по методике ГОСТ 12119.8 в диапазоне от 0 до 6000 Ом-см2

Заводские номера №№ BM 0749125728, BMT 1247130070.

Описание

Принцип действия тестеров основан на том, что десять металлических электродов с известной площадью контакта накладывают с определенным давлением на поверхность образца электротехнической стали с изоляционным покрытием. Между электродами и металлической основой образца создают напряжение определенной величины (0,5 В) и измеряют общий ток с десяти электродов с помощью прецизионного резистора, находящегося вне стабилизирующего контура. По измеренному значению тока вычисляют коэффициент сопротивления изоляционного покрытия.

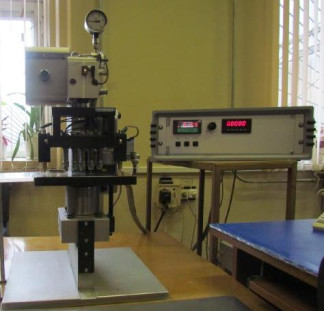

Тестеры включают в себя измеритель и прессующее устройство, состоящее из гидравлического блока для создания давления на электроды, блока управления для подъема и опускания измерительной головки, в первом случае (рисунок 1) - из одной измерительной головки с десятью металлическими электродами заданной площади контакта, во втором случае (рисунок 2) - из двух измерительных головок с десятью металлическими электродами заданной площади контакта каждая, при этом одна измерительная головка - подвижная, а вторая - жестко закреплена в основании прессующего устройства.

Процесс измерения автоматизирован.

В первом случае значение тока выводится на дисплей источника питания и на дисплей компьютера. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде. Во втором случае значение тока и результат вычисления коэффициента сопротивления изоляционного покрытия выводится только на дисплей компьютера в числовом виде.

В составе тестеров используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения тестера_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Franklin Reader

Номер версии (идентификационный номер) ПО

1

Цифровой идентификатор ПО

6964DAE3D63719F76D2A159DC9B017A2

Другие идентификационные данные (если имеются)

ПО используется для сбора и обработки полученных данных. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде. Есть возможность вывода данных на принтер.

При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики тестера.

Уровень защиты ПО тестеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Наименование характеристики

Единица

измерения

Значение характеристики

BM 0749125728

BMT 1247130070

Диапазон измерения коэффициента сопротивления изоляционного покрытия

Ом-см2

от 0 до 6000

Пределы допускаемой абсолютной погрешности измерения коэффициента сопротивления изоляционного покрытия

Ом-см2

±(0,03+0,006 R),

Rи - измеренное значение коэффициента сопротивления, Ом-см2

Диапазон измерения постоянного тока

А

от 0,0005 до 1,0

Пределы допускаемой относительной погрешности измерения постоянного тока

%

± 1

Относительная погрешность задаваемого значения опорного напряжения (Цнсм=0,5 В)

%

± 0,5

Сопротивление резисторов, соединенных с электродами

Ом

5,00 ± 0,05

Сопротивление шунта

Ом

1,000 ± 0,001

Количество измерительных головок

шт.

1

2

Общая площадь электродов измерительной головки

2

мм

645 ± 6

Давление, создаваемое электродами

Н

1290,0 ± 64,5

Габаритные размеры, не более:

-    источник питания

-    прессующее устройство

мм

мм

530 х 320 х 180 400 х 370 х 615

530 х 320 х 180 520 х 370 х 585

Масса, не более:

-    источник питания

-    прессующее устройство

кг

кг

10

52

6

60

Параметры электрического питания:

-    напряжение питающей сети

-    частота питающей сети

В

Гц

230,0 ± 11,5 50,0 ± 2,5

Наименование характеристики

Единица

Значение характеристики

измерения

BM 0749125728

BMT 1247130070

Условия эксплуатации:

- температура окружающего воздуха

°С

20 ± 5

- относительная влажность воздуха (при

t = 25 °С), не более

%

80

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации в левой верхней части листа и на корпус источника питания тестеров в виде наклейки.

Комплектность

№ п/п

Наименование

Кол-во

1

Источник питания

1 шт.

2

Прессующее устройство

1 шт.

3

Компьютер

1 шт.

4

Руководство по эксплуатации

1 экз.

5

ГСИ. Тестер Франклина. Методика поверки МП 45-261-2014

1 экз.

6

Паспорт № ТФ-01 ПС

1 экз.

7

Паспорт № ТФ-02 ПС

1 экз.

Поверка

осуществляется по документу МП 45-261-2014 «ГСИ. Тестер Франклина. Методика поверки», утвержденному ФГУП «УНИИМ» 17.09.2014 г.

Эталонные средства измерений, используемые для поверки:

-    мост постоянного тока, диапазон от 0 до 10 Ом, класс точности 0,1;

-    динамометр сжатия образцовый 3 разряда, диапазон от 0 до 2 кН;

-    микрометр, диапазон от 0 до 25 мм, класс точности 2;

-    магазин сопротивления, диапазон от 0,01 Ом до 100 кОм, класс точности 0,05/4 х 10-6. Сведения о методиках (методах) измерений

Методика измерений входит в состав Руководства по эксплуатации «Тестер Франклина».

Нормативные и технические документы, устанавливающие требования к тестерам Франклина

ГОСТ 12119.8-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия».

Техническая документация фирмы «BROCKHAUS MESSTECHNIK» (Германия).

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 07.12.2024
59104-14
Номер в ГРСИ РФ:
59104-14
Производитель / заявитель:
"Brockhaus Messtechnik", Германия
Год регистрации:
2014
