| Номер в госреестре | 59105-14 |
| Наименование СИ | Счетчики газа двухкамерные |
| Обозначение типа СИ | СГД-1,6 |
| Изготовитель | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |

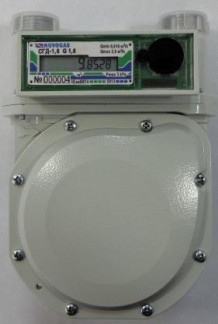

Счетчики газа двухкамерные СГД-1,6 (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Счетчики газа состоят из измерительного механизма, корпуса, крышки, боковых крышек, отсчетного устройства.
Верхняя крышка и корпус образуют внутреннюю полость счетчика, в которой расположена система газораспределения и передаточный механизм. Боковые крышки закрывают полости, в которых расположены мембраны. В крышке верхней установлено электронное счетное устройство. Через входной патрубок на крышке верхней газ заполняет внутреннюю полость, создавая избыточное давление по отношению к давлению газа на выходе из счетчика. Под воздействием избыточного давления газ поступает во внутреннюю полость, проходит через отверстие ротора, окно решетки и через каналы в корпусе попадает в боковые полости счетчика. В боковых полостях газ воздействует на мембраны. Мембраны связаны с рычагами, жестко установленные на осях. Сверху на оси жестко установлены кронштейны. С помощью шатунов кронштейны шарнирно связаны с поводком, установленным на стойке, закрепленной на корпусе. Поводок находится в зацеплении с ротором, который выполняет роль золотника, при вращении поочередно открывая окна в решетке таким образом, чтобы обеспечить последовательную подачу газа через каналы корпуса с каждой стороны мембран.
На поводке установлен магнит. В крышке счетчика установлена втулка, в которую вставлен выступ электронного счетного устройства с находящимся на нем датчиком вращения. При совершении полного цикла передаточным механизмом, датчик вращения вырабатывает один электрический импульс, соответствующий циклическому объему и соответственно изменяются показания на устройство индикации.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на корпусе счетчика.
При изготовлении счетчиков газа двухкамерных СГД-1,6 применяются синтетические мембраны SYREX NV - G6 производства фирмы «Каваками Трейдинг Кою, ЛТД», Япония или мембраны фирмы «ZGS-membrany.a.s.Zlin», Чехия.
Счётчики газа изготавливаются двух исполнений отличающихся резьбой на присоединительных штуцерах. Счетчики могут изготавливаться с левой или правой подачей газа.
Схема мест пломбировки
| Номинальный расход, 0ном, м3/ч | 1,6 |
| Максимальный расход, 0макс, не менее, м3/ч | 2,5 |
| Минимальный расход, 0мин, не более, м3/ч | 0,016 |
| Порог чувствительности, не более. м3/ч | 0,0032 |
| Допускаемая потеря давления при максимальном расходе, не более, Па | 200 |
| Допускаемая потеря давления при номинальном расходе, не более, Па | 80 |
| Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, % Омин £ Q < 0,1 0,1 Оном £ Q £ Омакс | ± 3 ± 1,5 |
| Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, % Омин £ Q < 0,1 Оном 0,1 Qном £ Q £ Qмакс | ± 5 ± 3 |
| Пределы допускаемой дополнительной относительной погрешности счетчика при изменении температуры на 1 °С от основной погрешности, % | ± 0,1 |
| Емкость отсчетного устройства, м3 | 99999 |
| Цена единицы младшего разряда отсчетного устройства, м3 | 0,0001 |
| Диапазон температур окружающей среды, °С | - 5 . . . +50 |
| Диапазон температур измеряемой среды, °С | - 5 . . . +50 |
| Диапазон температур хранения, °С | - 50 . . . +50 |
| Избыточное рабочее давление, не более, кПа | 3,0 |
| Средняя наработка на отказ, ч, не менее | 2500 |
| Присоединительные размеры | |
| Номинальное расстояние между осями патрубков, мм Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 -исполнение СГД-1,6-3/4 -исполнение СГД-1,6-1 | 110 G3/4-B G1-B |
| Г абаритные размеры, не более, мм | 212x125x160 |
| Масса, не более, кг | 2,0 |
| Наименование | Кол-во | Примечание |
| Счетчик газа двухкамерный СГД-1,6 | 1 | По заказу |
| Переходник | 2 | |
| Г айка накидная | 2 | |
| Прокладка | 2 | |
| Заглушка | 2 | |
| Пачка | 1 | |
| Паспорт | 1 | |
| Этикетка (на детали: переходник, гайка накидная, прокладка) | 1 |
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,016 до 2,5 м /ч с погрешностью не более ±0,5 %;
Соотношение пределов допускаемых относительных погрешностей образцовой поверочной установки и поверяемых счетчиков при заданных значениях объемных расходов должно быть не более 1:3.
| Наименование средства измерения | Используемые технические характеристики средства измерений | Класс точности, погрешность измерения |
| 1. Поверочный комплекс счётчика газа | Измерение расхода воздуха от 0,002 Оном до Омакс | % О4 5 S оЛ НН НН -с мк но мак аа 0,1 до ом д но s а м1 а о" Отв. ОС |
| 2. Стенд для проверки прочности и герметичности | Создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счётчика не менее, чем в 1,5 раза превышающего наибольшее избыточное давление) | |
| 3. Манометры типа МО | Измерение избыточного давления до 0,1 МПа | Класс точности 0,15; 0,25 |
| 4. Барометр | Измерение барометрического давления до 106,4 кПа | Не более 133,32 Па |
| 5. Термометры лабораторные | Измерение температуры от 0 до 600С | Цена деления 0,10С |
| 6. Микроманометры жидкостные | Измерение потери давления от 0 до 300 Па | Класс точности 1,0 |
| 7. Психрометр | Измерение относительной влажности от 10 до 100% | Цена деления 0,5% |
изложены в документе ГЛИУ.413.00.00 ПС «Счетчик газа двухкамерный СГД-1,6-. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа двухкамерным СГД-1,6
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. ТУ BY 500235715.094-2014 «Счетчики газа двухкамерные СГД-1,6»
осуществление торговли
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
