| Номер в госреестре | 59108-14 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | Rosemount исп. 0078D21A30B165T26 |
| Изготовитель | "Rosemount Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Манометры показывающие MAGNEHELIC 2005D (далее - манометры) предназначены для измерения избыточного давления (в т.ч. вакуумметрического) и измерения разности давлений в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Манометр представляет собой однострелочный прибор с чувствительным элементом в виде мембраны. Изменение положения мембраны передается магниту, расположенному под шкалой манометра, который перемещает стрелку относительно шкалы.
Манометр снабжен контактным устройством.

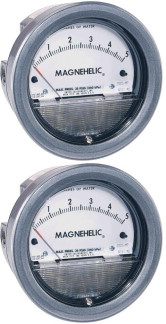

Фото общего вида манометра представлено на рисунке 1.
| Диапазон измерений, дюйм вод. ст. (кПа) | от 0 до 5 (от 0 до 1,25) |
| Пределы основной допускаемой приведенной погрешности, % | ± 2 |
| Вариация, % | 2 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C | ± 1 |
| Г абаритные размеры (диаметр), мм, не более | 101,6 |
| Масса, кг, не более | 1 |
| Диапазон рабочих температур, °С | от минус 6,67 до плюс 60 |
Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Манометр показывающий MAGNEHELIC 2005D Паспорт
4 шт. 4 экз.
осуществляется в соответствии с документом МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»*.
* - при этом штуцер, обозначенный знаком «минус», соединяется с атмосферой.
Основные средства поверки:
- манометр цифровой МТ210, диапазон измерений давления от минус 1 до 30 бар, ПГ: ± 0,01 %.
приведены в соответствующем разделе паспорта на манометр показывающий MAGNEHELIC 2005D.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим MAGNEHELIC 2005D
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация DWYER INSTRUMENTS, INC., США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
