| Номер в госреестре | 59111-14 |
| Наименование СИ | Набор мер пропускающих координат цвета и цветности |
| Обозначение типа СИ | НМПЦ-01 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Набор мер пропускающих координат цвета и цветности НМПЦ-01(далее по тексту -набор мер), предназначен для поверки и калибровки спектроколориметров и колориметров, работающих в геометрии освещения/наблюдения 0°/180°.
Принцип действия набора мер основан на измерении спектрального коэффициента направленного пропускания в спектральном диапазоне 380-780 нм с шагом сканирования А1=5 нм или А1=10 нм и дальнейшем расчете координат цвета и координат цветности по формулам в соответствии с требованиями Рекомендации CIE 15.2. При расчете координат цвета необходимо учитывать:
- стандартную колориметрическую систему - МКО 1931 г. (поле зрения 20) или МКО 1964 г. (поле зрения 10°);
- источник освещения.

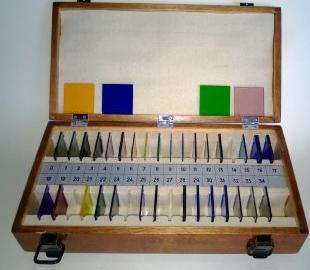

Набор мер состоит из тридцати пяти образцов, изготовленных из цветного оптического стекла. Стекла выполнены в форме квадратных пластин размером 40 х 40 мм со скошенными углами, толщиной от 1 до 5 мм. Марки стекол и толщина мер набора представлены в таблице 1.
Таблица 1
| Номер меры | Марка стекла | Толщина |
| 0 | НС-2 | 2,3 |
| 1 | НС-7 | 1,8 |
| 2 | НС-3 | 2,6 |
| 3 | НС-9 | 2,1 |
| 4 | ПС-7 | 1,0 |
| 5 | ПС-5 | 3,0 |
| 6 | ЖС-3 | 1,1 |
| 7 | ЖС-11 | 2,1 |
| 8 | СЗС-21 | 2,4 |
| 9 | СС-9 | 1,1 |
| 10 | ПС-14 | 1,6 |
| 11 | КС-11 | 2,1 |
| 12 | ОС-5 | 1,5 |
| 13 | ЖЗС-5 | 3,1 |
| 14 | ЗС-8 | 3,0 |
| 15 | СЗС-7 | 2,1 |
| 16 | СС-2 | 5,0 |
| 17 | СС-5 | 3,5 |
| 18 | ПС-11 | 1,0 |
| 19 | КС-13 | 2,6 |
| 20 | ОС-12 | 2,1 |
| 21 | ЖЗС-19 | 2,4 |
| 22 | ЖС-4 | 2,0 |
| 23 | PC-10 | 2,1 |
| 24 | СС-8 | 2,0 |
| 25 | ПС-11 | 1,65 |
| 26 | ПС-5 | 2,5 |
| 27 | ПС-5 | 3,0 |
| 28 | ПС-5 | 3,4 |
| 29 | CC-9 | 7,7 |
| 30 | CC-18 | 2,8 |
| 31 | СС-2 | 3,0 |
| 32 | НС-1 | 1,6 |
| 33 | НС-1 | 1,8 |
| 34 | НС-2 | 2,1 |
есто нанесения маркировки
| Наименование характеристики | Значение характеристики |
| Диапазон значений координат цвета Х | 2,5 - 109,0 |
| Y | 1,4 - 98,0 |
| Z | 1,7 - 116,0 |
| Диапазон значений координат цветности | |
| х | 0,0039 - 0,7347 |
| У | 0,0048 - 0,8338 |
| Пределы допускаемой абсолютной погрешности координат цвета, AХ=AY=AZ | ± 0,15 |
| Пределы допускаемой абсолютной погрешности координат цветности, Ах=Ау | ± 0,003 |
| Г абаритные размеры набора мер в футляре, мм, не более | 295 х 152 х 64 |
| Масса набора в футляре, кг, не более | 1,5 |
| Условия эксплуатации: | |
| температура воздуха, °С | 20 ± 5 |
| относительная влажность воздуха, %, не более | 85 |
| атмосферное давление, кПа | 84 - 106 |
наносится на титульный лист руководства по эксплуатации набора мер и на этикетку футляра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Набор мер пропускающих координат цвета и цветности НМПЦ-01 | 1 |
| Футляр | 1 |
| Кисточка для чистки мер | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 39.Д4-14 | 1 |
осуществляется по документу МП 39.Д4-14«Государственная система обеспечения единства измерений. Набор мер пропускающих координат цвета и цветности НМПЦ-01. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 18 марта 2014 г.
Основные средства поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Диапазон измерения координат цвета Х = 2,5 - 109,0 Y = 1,4 - 98,0 Z = 1,7 - 107,0 Абсолютные погрешности
SEX =SEY =SEZ =0,1
Диапазон измерения координат цветности: х=0,004 - 0,734 у=0,005 - 0,8340 Абсолютные погрешности Бх=8у=0,0006
«Наборы мер пропускающих координат цвета и цветности НМПЦ-01. Руководство по эксплуатации», раздел 5.
Нормативные документы, устанавливающие требования к набору мер пропускающих координат цвета и цветности НМПЦ-01
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
При выполнении работ и оказании услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
