Твердомеры Бринелля FB-3000LC, 59130-14

Назначение

Твердомеры Бринелля FB-3000LC (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного микроскопа.

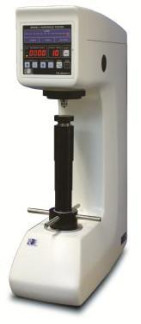

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Технические характеристики

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;

HBW 5/250 (нагрузка 2452 Н)............................................................................................от 32 до 218;

HBW 5/750 (нагрузка 7355 н)............................................................................................от 95 до 650;

HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;

HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;

HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 325;

HBW 10/3000 (нагрузка 29420 н)......................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %.....................................± 1,0.

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 2.

Таблица 2

Рабочие условия применения:

-    температура окружающего воздуха, оС............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %.....................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц ................. 220±22 В.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................220;

-    ширина ............................................................................................................................550;

-    высота................................................................................................................................810.

Масса, кг, не более............................................................................................................136.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер........................................................................................................................1 шт.;

измерительный микроскоп JC10..................................................................................1 шт.;

стандартные принадлежности............................................................................1 комплект;

руководство по эксплуатации FB-3000LC - 01 РЭ......................................................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.

Нормативные документы, устанавливающие требования к твердомерам Бринелля FB-3000LC

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

3    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

4    Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
