| Номер в госреестре | 59131-14 |
| Наименование СИ | Система измерительно-управляющая в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО "Мосэнерго" |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительно-управляющая в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго» (далее - ИС) предназначена для измерения параметров технологических процессов в реальном масштабе времени (температуры, давления, расхода, анализа газа), формирования сигналов управления и регулирования, обеспечения сигнализации и про-тивоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
Принцип действия ИС заключается в следующем: первичные измерительные преобразователи (ПИП) выполняют измерение и преобразование измеряемых физических величин в унифицированный электрический сигнал. Система измерительная и управляющая SPPA-T3000 выполняет преобразование электрических сигналов ПИП в цифровой код и вычисление значений измеряемых физических величин при помощи программируемых контроллеров и модулей ввода-вывода, осуществляет приём и обработку дискретных сигналов,
и, на основе полученных данных, формирует сигналы автоматизированного контроля и управления в реальном масштабе времени технологическим процессом, согласно заложенной программе управления. SPPA-T3000 по цифровому каналу передаёт информацию на автоматизированное рабочее место (АРМ) оператора, предназначенное для мониторинга и оперативного управления технологическим процессом.
ИС обеспечивает выполнение следующих функций:
- измерение и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- формирование сигналов предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
- диагностику оборудования;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на АРМ операторов.
ИС является трехуровневой и включает в себя следующие уровни:
- нижний уровень включает в себя: первичные измерительные преобразователи, датчики контроля параметров тепломеханического оборудования; контактные устройства, обеспечивающие формирование дискретной информации о состоянии (положении) различных элементов оборудования или элементов управления этим оборудованием; датчики положения исполнительных механизмов, формирующих информацию о положении исполнительного механизма в виде аналогого сигнала;
- средний уровень представляет собой контроллеры программируемые SIMATIC S7-300 (Госреестр № 15772-11), входящие в состав системы измерительной и управляющей SPPA-T3000 (Госреестр № 45366-10). Конструктивно SPPA-T3000 представляет собой приборный шкаф, в котором размещены аналоговые модули ввода типа SM331 (6ES7331-7KF02-0AB0 и 6ES7331-7NF10-0AB0), SM336 (6ES7336-4GE00-0AB0) - для сигналов унифицированного тока и напряжения; SM331 (6ES7331-1PF01-0AB0) - для сигналов от термопреобразователей сопротивления; SM331 (6ES7331-7PF11-0AB0) - для сигналов от преобразователей термоэлектрических) и аналоговые модули вывода типа SM332 (6ES7332-5HD01-0AB0) для формирования аналоговых выходных сигналов. В шкафу также располагаются технические средства для обеспечения надежного питания устанавливаемого оборудования, индикации и сигнализации о состоянии технических устройств, дверей шкафа и автоматических выключателей, надежного функционирования в условиях промышленной эксплуатации;
- верхний уровень состоит из АРМов оперативного и обслуживающего персонала, экранов коллективного пользования и станции анализа архивной информации. Контроль за технологическим процессом и дистанционное управление теплотехническим оборудованием осуществляется с АРМ.
Связь компонентов среднего и верхнего уровней обеспечивается по интерфейсам сети Industrial Ethernet с применением медных и оптических линий.
Для поддержания единого системного времени используется единый центральный резервированный сервер времени, использующий в качестве источника сигнал с GPS часов.
Система имеет в своем составе 191 измерительных канала (ИК).
Перечень и состав измерительных каналов системы приведены в таблице 2.
На рисунке 1 представлен общий вид компонентов ИС.
На рисунке 2 приведена структурная схема ИС.

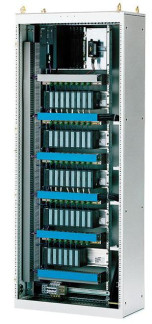

Внешний вид системы измерительной и управляющей SPPA-T3000.
БЩУ _
Экраны коллективного пользования
Верхний уровень
АРМ
ыашитста ГТУ
АРМ
машиниста
АРМ начальника cujriu КГГЦ
ПП1
Терминальна* шию, Ethernet (ТСРЛР) 100 Mb/s
Резервирований
cefH&ap ТМО
Инженерная
Станции в пом ИВК
Средний уровень
| Сйраад гту | |
| яш_ | |
| Сганцнл ГТУ В ПОМ. ИВК |
SPPA- Т3000
Системная шина, Ethernet (TCP.'IP) 100 Mb's
5'
Репгрпир
щнградпвр
Связь € АСУТП Motibin Pn3flt«J5 ОРС
i£S
IfclTTTTn
ь
tormn
AS
Общвстэмциоммов и вспомогательное оборудование
АЗ
Котел-утняизатйр
САУДКС
Поставляется комплектно с технологическим оборудованием {в объем ИА не входит)
Поставляется «оипппгтп с оборудованием ГТУ (в объем НА не входит)
Первичные измерительные преобразователи (ПИП)
Нижний уровень
Рис. 2. Структурная схема системы измерительно-управляющей в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго».
Структура и функции программного обеспечения (ПО) ИС:
ПО ИС можно разделить на встроенное ПО и ПО, устанавливаемое на АРМ.
Встроенное ПО функционирует в системе программирования SPPA-T3000 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, диагностику оборудования, обеспечение работы предупредительной и аварийной сигнализации. Встроенное ПО устанавливается в энергонезависимую память модулей контроллеров в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
ПО АРМ обеспечивает работу станции оператора, осуществляет отображение измеренных значений параметров технологического процесса, отвечает за сбор и хранение архивной информации, обеспечивает связь со сторонними системами, отвечает за резервное копирование данных, обеспечивает интерфейс для конфигурирования системы в целом и отдельных ее параметров.
ПО ИС относится к метрологически значимой части программного обеспечения.
Идентификационные данные ПО ИС приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPPA-T3000 |
| Номер версии (идентификационный номер ПО) | Не ниже 7.0.12 |
| Цифровой идентификатор ПО | 10F8D712A281EBACEB 3F7A342BDF A716 |
| Другие идентификационные данные (если имеются) | MD5 |
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИС предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
- использование межсетевых экранов (фаерволов).
Шкафы с модулями и контроллерами, а также помещения, в которых размещается аппаратура среднего и верхнего уровней имеют замки и концевые выключатели.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Перечень ИК ИС и их метрологические характеристики
| Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | ||||||
| № | Идентиф икацион-ный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | |
| ИК температуры газа | ||||||||
| 10EKH10CT102 TI, 10EKH10CT102 TT, 10EKH10CT103 TI, 10EKH10CT103 TT, 10EKH10CT104 TI, 10EKH10CT104 TT, | Термопреобразователи сопротивления платиновые модели ТR15, 49519-12 | от минус 50 до плюс 150 °С | класс допуска А | 6ES7331- 7KF02- 0AB0 | ||||
| 1. | 10EKH10CT106 TI, 10EKH10CT106 TT, 10EKH10CT107 TI, 10EKH10CT107 TT, 10EKH10CT109 TI, 10EKH10CT109 TT, 10EKH10CT110 TI, 10EKH10CT110 TT | Преобразователи измерительные модели ТМТ182, 57947-14 | ± (0,14 °С + 0,05 % (от диапазона измерений температуры)) | от 4 до 20 мА | Y = ± 0,3 % | А = ± 2 °С | ||
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентиф икацион-ный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| 2. | 10EKH10CT101 TI, 10EKH10CT101 TT, 10EKH10CT105 TI, 10EKH10CT105 TT, 10EKH10CT108 TI, 10EKH10CT108 TT, 10EKH10CT111 TI, 10EKH10CT111 TT | Т ермопреобразователи сопротивления платиновые модели ТR15, 49519-12 | от минус 50 до плюс 150 °С | класс допуска А | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | А = ± 2 °С |
| Преобразователи измерительные модели ТМТ182, 57947-14 | ± (0,14 °С + 0,05 % (от диапазона измерений температуры)) | |||||||
| ИК температуры питательной воды | ||||||||
| 3. | 01LAB03CT001, 01LAB04CT001 | Термометры сопротивления ТС, 18131-09 | от 0 до 300 °С | класс допуска B | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ± 0,1 °С | А = ± 3 °С |
| 4. | 01LAB53CT002 | Преобразователь термоэлектрический ТП, 18524-10 | от 0 до 800 °С | класс допуска 1 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 5 °С |
| ИК температуры пара | ||||||||
| 5. | 01LBA59CT001 | Термометр сопротивления ТС, 18131-09 | от 0 до 500 °С | класс допуска B | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ± 0,1 °С | А = ± 3,5 °С |
| 6. | 01LBA50CT007, 01LBA56CT001, 01LBA57CT001, 01LBA58CT001 | Преобразователи термоэлектрические ТП, 18524-10 | от 0 до 800 °С | класс допуска 1 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 8 °С |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентиф икацион-ный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| ИК температуры воздуха | ||||||||
| 7. | MBA11CT101A, MBA11CT101B, MBA11CT102A, MBA11CT102B, MBA11CT103A, MBA11CT103B, MBA11CT104A, MBA11CT104B | Термометры сопротивления серии TS, 44786-10 | от минус 20 до плюс 40 °С | класс допуска В | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ± 0,1 °С | А = ± 2 °С |
| 8. | MBA12CT101A, MBA12CT101B, MBA12CT102A, MBA12CT102B | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 450 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 5 °С |
| ИК температу | ры уходящих газов | |||||||
| 9. | MBA26CT101A, MBA26CT101B, MBA26CT102A, MBA26CT102B, MBA26CT103A, MBA26CT103B, MBA26CT104A, MBA26CT104B, MBA26CT105A, | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 720 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 7 °С |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| MBA26CT105B, MBA26CT106A, MBA26CT106B, MBA26CT107A, MBA26CT107B, MBA26CT108A, MBA26CT108B, MBA26CT109A, MBA26CT109B, MBA26CT110A, MBA26CT110B, MBA26CT111A, MBA26CT111B, MBA26CT112A, MBA26CT112B, MBA26CT113A, MBA26CT113B, MBA26CT114A, MBA26CT114B, MBA26CT115A, MBA26CT115B, MBA26CT116A, MBA26CT116B, | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 720 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 7 °С | |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| MBA26CT117A, MBA26CT117B, MBA26CT118A, MBA26CT118B, MBA26CT119A, MBA26CT119B, MBA26CT120A, MBA26CT120B, MBA26CT121A, MBA26CT121B, MBA26CT122A, MBA26CT122B, MBA26CT123A, MBA26CT122B, MBA26CT124A, MBA26CT124B | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 720 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 7 °С | |
| ИК температуры металла подшипников | ||||||||
| 10. | MBD11CT101A, MBD11CT101B, MBD11CT101C, MBD11CT102A, MBD11CT102B, MBD11CT102C, | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 150 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 4 °С |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| MBD12CT101A, MBD12CT101B, MBD12CT101C, MKD11CT101A, MKD11CT101B, MKD11CT101C, MKD21CT101A, MKD21CT101B, MKD21CT101C | Преобразователи термоэлектрические с термопарами TS, 44784-10 | от 0 до плюс 150 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 4 °С | |
| 11. | MBD14CT101A, MBD14CT101B, MBD14CT101C, MBD15CT101A, MBD15CT101B, MBD15CT101C, MBD16CT101A, MBD16CT101B, MBD16CT101C, MBD17CT101A, MBD17CT101B, MBD17CT101C | Термопреобразователи сопротивления платиновые модели SCT 630-6JI, 58578-14 | от 0 до плюс 200 °С | класс допуска B | 6ES7331- 7PF01- 0AB0 | Pt100 | А = ± 0,1 °С | А = ± 2 °С |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| 12. | MBD12CT102A, MBD12CT102B, MBD12CT103A, MBD12CT103B, MBD12CT104A, MBD12CT104B, MBD12CT105A, MBD12CT105B | Преобразователи термоэлектрические модели ТС04, 58575-14 | от 0 до плюс 200 °С | класс допуска 2 | 6ES7331- 7PF11- 0AB0 | ХА(К) | А = ± 0,5 °С | А = ± 4 °С |
| ИК расхода газа | ||||||||
| 13. | 01EKG15CF001 | Расходомер-счетчик вихревой 8800, 14663-12 | от 0 до 23000 м3/ч | 5 = ± 1,35% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | 5 = ± 2 % |
| ИК концентрации CO в уходящих газах | ||||||||
| 14. | 01HNA30CQ001 | Г азоанализатор КГА-8С, 45116-10 | от 0 до 200 -1 млн | А = ± 20 млн-1 | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | 5 = ± 12 % |
| от 200 до 1000 млн-1 | 5 = ± 10% | |||||||
| ИК концентрации O2 в уходящих газах | ||||||||
| 15. | 01HNA30CQ002 | Г азоанализатор КГА-8С, 45116-10 | от 0 до 5 % | А = ± 2 % | 6ES7331 -7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 10 % |
| от 5 до 21 % | А = ±(0,1375+ 0,0125 Свх.) % | |||||||
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| И | К концентрации NOx в уходящих газах | |||||||
| 16. | 01HNA30CQ003 | Г азоанализатор КГА-8С, 45116-10 | от 0 до 100 -1 млн | А = ± 10 млн-1 | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | 5 = ± 12 % |
| от 100 до 500 -1 млн | 5 = ± 10% | |||||||
| И | К концентрации CH4 в уходящих газах | |||||||
| 17. | 01HNA30CQ004 | Г азоанализатор КГА-8С, 45116-10 | от 0 до 5 % | 5 = ± 25% | 6ES7331- 7KF02-0AB0 | от 4 до 20 мА | Y = ± 0,3 % | 5 = ± 30 % |
| ИК давления газа | ||||||||
| 18. | 10EKH10CP002, 10EKH10CP008, 10EKH10CP012, 10EKH10CP016, 10EKH10CP020, 10EKH10CP024 | Преобразователи давления измерительные Cerabar S PMP71, 41560-09 | от 0 до 10 кгс/см2 (~ от 0 до 1 МПа) | Y = ± 0,075% | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | Y = ± 0,3 % | Y = ± 1 % |
| 19. | 10EKH10CP003, 10EKH10CP004, 10EKH10CP005 | Преобразователи давления измерительные Cerabar S PMP71, 41560-09 | от 0 до 10 кгс/см2 (~ от 0 до 1 МПа) | Y = ± 0,075% | 6ES7336- 4GE00- 0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| 20. | 10EKH10CP006, 10EKH10CP007 | Преобразователи давления измерительные Cerabar S PMP71, 41560-09 | от 0 до 20 кгс/см2 (~ от 0 до 2 МПа) | Y = ± 0,075% | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | Y = ± 0,3 % | Y = ± 1 % |
| 21. | 10EKH10CP008, 10EKH10CP010 | Преобразователи давления измерительные Cerabar S PMP71, 41560-09 | от 0 до 40 кгс/см2 (~ от 0 до 4 МПа) | Y = ± 0,075% | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | Y = ± 0,3 % | Y = ± 1 % |
| 22. | 10EKH10CP009 | Преобразователь давления измерительный Cerabar S PMP71, 41560-09 | от 0 до 40 кгс/см2 (~ от 0 до 4 МПа) | Y = ± 0,075% | 6ES7336- 4GE00- 0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 23. | 10EKH10CF004 | Преобразователь давления измерительный Deltabar S PMD70, 41560-09 | от 0 до 0,05 кгс/см2 (~ от 0 до 5 кПа) | Y = ± 0,075% | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | Y = ± 0,3 % | Y = ± 1,6 % |
| 24. | 10EKH12CP009, 10EKH12CP013, 10EKH12CP021, 10EKH12CP025 | Преобразователи давления измерительные Deltabar S PMD70, 41560-09 | от 0 до 3 кгс/см2 (~ от 0 до 0,3 МПа) | Y = ± 0,075% | 6ES7336- 4GE00- 0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| 25. | 10EKH10CP001 | Преобразователь давления измерительный Deltabar S PMD75, 41560-09 | от 0 до 2 кгс/см2 (~ от 0 до 0,2 МПа) | Y = ± 0,075% | 6ES7331- 7KF02- 0AB0 | от 4 до 20 мА | Y = ± 0,3 % | Y = ± 1 % |
| 26. | 10EKH12CP005 | Преобразователь давления измерительный Deltabar S PMD75, 41560-09 | от 0 до 6 кгс/см2 (~ от 0 до 0,6 МПа) | Y = ± 0,075% | 6ES7336- 4GE00- 0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 27. | 01EKG01CP001 | Датчик давления Метран-100, 22235-08 | от 0 до 6 кгс/см2 (~ от 0 до 0,6 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| 28. | 01EKG11CP001 | Датчик давления Метран-100, 22235-08 | от 0 до 60 кгс/см2 (~ от 0 до 6 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| 29. | 01EKG15CP002, 01EKG15CP003, 01EKG15CP004 | Датчики давления Метран-100, 22235-08 | от 0 до 40 кгс/см2 (~ от 0 до 4 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| 30. | MBP13CP101, MBP13CP102, MBP14CP101, MBP22CP101 | Преобразователи давления измерительные Sitrans P, 45743-10 | от 0 до 40 бар (от 0 до 4 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| 31. | MBH21CP101 | Преобразователь давления измерительный Sitrans P, 45743-10 | от 0 до 2,5 бар (от 0 до 0,25 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| ИК давления воздуха | ||||||||
| 32. | MBA11CP101, MBA11CP102 | Преобразователи давления измерительные Sitrans P, 45743-10 | от 700 до 1100 мбар (от 0,07 до 0,11 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| 33. | MBA11CP103 | Преобразователь давления измерительный Sitrans P, 45743-10 | от 0 до 50 мбар (от 0 до 5 кПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| 34. | MBA12CP101, MBA12CP102 | Преобразователи давления измерительные Sitrans P, 45743-10 | от 0 до 25 бар (от 0 до 2,5 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| 35. | MBM10CP101 | Преобразователь давления измерительный Sitrans P, 45743-10 | от 0 до 1200 мбар (от 0 до 0,12 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| ИК давления системы охлаждения | ||||||||
| 36. | MBH22CP102, MBH22CP103, MBH23CP102, MBH23CP103 | Преобразователи давления измерительные Sitrans P, 45743-10 | от 0 до 30 бар (от 0 до 3 МПа) | Y = ± 0,075% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| ИК давления пара | ||||||||
| 37. | 01HAD50CP001, 01HAD50CP002, 01HAD50CP003 01LBA50CP001, 01LBA50CP002, 01LBA50CP003, 01LBA56CP001, 01LBA57CP001, 01LBA58CP001 | Датчики давления Метран-100, 22235-08 | от 0 до 250 кгс/см2 (~ от 0 до 25 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| 38. | 01HAD50CL001, 01HAD50CL002, 01HAD50CL003 | Датчики давления Метран-100, 22235-08 | от 0 до 0,16 кгс/см2 (~ от 0 до 0,16 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| 39. | 01LBA59CP001 | Датчики давления Метран-100, 22235-08 | от 0 до 25 кгс/см2 (~ от 0 до 2,5 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| № | Первичный измерительный преобразователь | Система измерительно-управляющая «SPPA-T3000», ГР № 45366-10 | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы основной допускаемой погрешности | Модуль | Диапазон входного сигнала | Пределы допускаемой погрешно сти | ||
| ИК питательной воды | ||||||||
| 40. | 01LAB03CP001, 01LAB04CP001, | Датчики давления Метран-100, 22235-08 | от 0 до 250 кгс/см2 (~ от 0 до 25 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1 % |
| 41. | 01LAB07CP001, 01LAB53CP002, 01LAB53CP003 | Датчики давления Метран-100, 22235-08 | от 0 до 400 кгс/см2 (~ от 0 до 40 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| ИК сетевой воды | ||||||||
| 42. | 01NDA06CP002 | Датчики давления Метран-100, 22235-08 | от 0 до 25 кгс/см2 (~ от 0 до 2,5 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 2,5 % |
| ИК давления конденсата | ||||||||
| 43. | 01LCA20CP001 | Датчик давления Метран-100, 22235-08 | от 0 до 16 кгс/см2 (~ от 0 до 1,6 МПа) | Y = ± 0,5% | 6ES7331- 7NF10- 0AB0 | от 4 до 20 мА | Y = ± 0,05 % | Y = ± 1,5 % |
| Наименование характеристики | Значение характеристики |
| Электрическая мощность энергоблока, МВт | 65 |
| Параметры электропитания ИС: - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц | 220 +15 %/-30 % 380 +10 %/-15 % 220 +10 %/-15 % 50 ± 5 % |
| Рабочие условия эксплуатации ПИП нижнего уровня ИС: | |
| температура окружающей среды, °С: - для ПИП ИК температуры - для ПИП ИК давления - для ПИП ИК расхода - для ПИП ИК концентрации газа относительная влажность воздуха, не более, % атмосферное давление, кПа | от минус 40 до плюс 80 от минус 20 до плюс 70 от минус 20 до плюс 85 от 5 до 45 90 от 84,6 до 106,7 |
| Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня ИС: | |
| температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа | от 10 до 40 до 80 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации оборудования верхнего уровня ИС: | |
| температура окружающей среды, °С относительная влажность воздуха (при температуре 25 °С), % атмосферное давление, кПа | от 5 до 35 до 80 (без конденсации) от 84,6 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Количество |
| 1. Система измерительно-управляющая в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго». Методика поверки (перечень измерительных компонентов представлен в таблице 2) | 1 шт. |
| 2. Программное обеспечение на CD-диске | 1 экз. |
| 3. Документация | |
| Формуляр | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 59131-14 «Система измерительно-управляющая в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго». Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002 I + 0,002 А); диапазон воспроизведения выходных сигналов термопар типа К от минус 200 до 0 °С, ± 0,6 %; от 0 до 1000 °С, ± 0,3 %; диапазон воспроизведения выходных сигналов термометров сопротивления от минус 200 до 100 °С, ± 0,15 %; от 100 до 300 °С, ± 0,25 %; от 300 до 600 °С, ±
0,35 %;
- калибратор температуры JOFRA модели RTC-157B (ГР № 46576-11): диапазон воспроизводимых температур от минус 57 до плюс 155 °С (при окружающей температуре 0 °С), от минус 45 до плюс 155 °С (при окружающей температуре 23°С), пределы допускаемой осн. абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,10 °С, пределы допускаемой осн. абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,04 °С;
- калибратор температуры JOFRA модели RTC-700B (ГР № 46576-11): диапазон воспроизводимых температур от 10 до 700 °С (при окружающей температуре 0 °С), от 33 до 700 °С (при окружающей температуре 23°С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,29 °С (в диапазоне от 33 до 660 °С), ±1,69 °С (в диапазоне св. 660 до 700 °С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,11 °С (в диапазоне от 33 до 660 °С);
- калибратор температуры модели СТС-1200А (ГР № 18844-03): диапазон воспроизводимых температур от 300 до 1205 °С; пределы допускаемой погрешности установления заданной температуры ±2,0 °С.
- манометр цифровой МТ220 (ГР № 18413-02) в комплекте с помпой пневматической: диапазон измерений избыточного давления от минус 80 до плюс 3000 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.); диапазон измерений абсолютного давления от 0 до 130 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.);
- манометр цифровой ДМ5002 (ГР № 49867-12), ВПИ 250 МПа;
- термометр цифровой прецизионный DTI-1000 (ГР № 15595-12), пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (ГР № 3374407) с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) (ГР № 19736-11) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В;
- преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО (ГР № 1442-00) 1- го и 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
- установка УПСТ-2М (ГР № 16173-02), диапазон измеряемых напряжений постоянного тока от - 300 до + 300 мВ, диапазон воспроизводимых температур от 0 до 1200 °С;
- система поверки термопреобразователей автоматизированная АСПТ (ГР № 19973-06), диапазон измерений от 0 до 30 мА, основная погрешность: ±(10-4I + 1) мкА;
- ГСО-ПГС оксид углерода - воздух (номера по Госреестру 3806-87, 3808-87, 3811-87), кислород - азот (3722-87, 3724-87, 3726-87), метан - воздух (4446-88, 3904-87, 3905-87), оксид азота - азот (8736-2006, 4428-88, 4013-87, 8738-2006), диоксид серы - азот (9195-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- азот газообразный особой чистоты сорт 1-й в баллоне под давлением по ГОСТ 9293-74;
- установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,2 % для жидкостей или ±0,4 % для газов, диапазон расходов в соответствии с
лист № 20 всего листов 21
диапазоном расходов поверяемого расходомера-счётчика; штангенциркуль, диапазон измерений от 0 до 300 мм, ПГ ±0,01 мм;
- калибратор температуры эталонный КТ-650 (ГР № 28548-05), диапазон измерений от минус 50 до 650 °С, нестабильность ±(0,02t/l00) °С;
- преобразователь сигналов ТС и ТП прецизионный Теркон (ГР № 23245-02), предел допускаемой абсолютной погрешности мВ-сигнала ±(0,0005+5*10-5 U) мВ;
- грузопоршневой манометр МПА-15, МП-2,5, МП-6, МП-60, МП-600 (ГР 52189-12) 1 и 2 разряда;
- манометр абсолютного давления МПА-15 (ГР № 4222-74) 1 и 2 разряда;
- микроманометр образцовый 1 разряда МКМ-4 (ГР № 3950-73);
- калибратор давления портативный Метран-502-ПКД-10П (ГР № 26014-08), верхние пределы измерений 25 кПа; 160 кПа; 1000 кПа; 4000 кПа; 25000 кПа;
- манометр для точных измерений МТИ (ГР № 1844-63), цена деления 0,01 мм, основная погрешность ±0,004 мм.
Сведения о методиках (методах) измерений в формуляре на систему измерительно-управляющую в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго»
Нормативные и технические документы, устанавливающие требования к системе измерительно-управляющей в составе АСУ ТП энергоблока ГТУ ТЭЦ-9 филиала ОАО «Мосэнерго»
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
2. Техническая документация «Siemens AG», Германия.
Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
