| Номер в госреестре | 59138-14 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | LaCam®, мод. LaCam®-M, LaCam®-LI / CI, LaCam®-Torpedo, LaCam®-Forge |
| Изготовитель | "MINTEQ International GmbH FERROTRON DIVISION", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные серии LaCam® предназначены для измерения геометрических параметров рабочего слоя футеровки внутренней полости конвертера или литейного ковша различной формы и измерения теплового состояния этого слоя.
Принцип действия сканеров основан на бесконтактном эхоимпульсном методе измерения расстояний в определенной системе координат футеровки внутри металлургических сосудов типа конвертера или литейного ковша различной формы и измерении температуры внутри этих сосудов с помощью инфракрасного пирометра. Для измерения наклона контролируемого конвертера используется емкостный инклинометр, устанавливаемый непосредственно на конвертере.

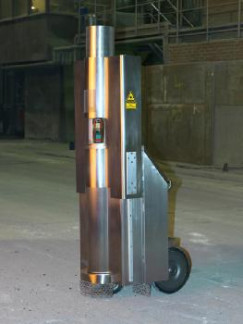

Конструктивно сканеры изготавливаются в мобильном или стационарном варианте. Мобильный сканер модификации LaCam®-M состоит из передвижного устройства, инклинометра и персонального компьютера с программным обеспечением. Передвижное устройство содержит металлический корпус в теплозащитном исполнении, установленный на трех- или четырехколесном основании, источник питания, лазерную измерительную систему и пирометр LaCam®-Pyro. Стационарные установки выпускаются в нескольких модификациях: LaCam®-LI / CI для измерения внутренней футеровки металлургических сосудов, сталелитейных ковшов и конверторов, LaCam®-Torpedo для измерения внутренней футеровки металлургических ковшов торпедной формы, LaCam®-Forge для ковки в открытом штампе в кузнечном производстве.
Управление работой лазерной измерительной системы, инклинометром и пирометром, обработка и выдача измерительной информации осуществляется с помощью персонального компьютера (ПК).
®
Программное обеспечение установлено на ПК и предназначено для обработки сигналов от лазерного сканирующего устройства, инклинометра и пирометра. При этом работающий в импульсном режиме лазерный луч выполняет измерения внутренней области измеряемого объекта в несколько этапов и полностью автоматически. После измерения большого количества точек программное обеспечение создает трехмерную карту измеренной внутренней области. Программное обеспечение сравнивает полученные при этом данные с результатами предыдущих измерений и отображает остаточную толщину футеровки, а также сохраняет результаты измерения и выводит на печать отчет измерений.
Разделение на метрологически значимую и незначимую части произведено на «низком» уровне. Метрологически значимая часть выделена в виде исполняемого файла «LaCam 3D»
Идентификационные данные программного обеспечения (ПО)
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение «LaCam 3D» | LaCam3D.exe | Версия 11.04.2014 | 4e5c90e3e99f317ea dd5cca3d2c295b8 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».
| Наименование параметра | Номинальное значение параметра | |||
| 1 | 2 | 3 | 4 | 5 |
| Модификация лазерного сканера серии LaCam® | LaCam®-M | LaCam®-LI / CI | LaCam®- Torpedo | LaCam®- Forge |
| Диапазон измерения расстояния до контролируемой поверхности, м | 2 - 10 | |||
| Пределы допускаемой абсолютной погрешности измерений расстояния, мм | ± 5 | |||
| Диапазон измерения температуры, °С | 800 - 1700 | |||
| Пределы допускаемой относительной погрешности измерений температуры, % | ± 2 | |||
| Диапазон вертикального сканирования (фиксированный), градус | 0 - 8 о | |||
| Диапазон горизонтального сканирования (настраиваемый), градус | 0 - 345 | |||
| Диапазон измерения инклинометра, градус | 0 - 360 | |||
| 1 | 2 | 3 | 4 | 5 |
| Пределы допускаемой абсолютной погрешности измерений наклона инклинометром, градус | ± 0,25 | |||
| Г абаритные размеры, не более, мм: | 800x2250x1330 в трехколесном исполнении; 900x2250x1430 в четырехколесном исполнении | 400х400х746 | 400х400х746 | 400х400х746 |
| Масса, не более, кг | 310 в трехколесном исполнении со встроенными аккумуляторными батареями; 360 в четырехколесном исполнении со встроенными аккумуляторными батареями | 99 | 99 | 99 |
| Напряжение питания: - от сети переменного тока, В - от аккумуляторных батарей, В | 220±22 24 | |||
| Частота питающей сети, Гц | 50±1 | |||
| Климатические условия применения: температура воздуха при эксплуатации, °С Влажность воздуха | От + 5 до + 50 80 % при 20 °С | |||
Знак утверждения типа наносится на маркировочную табличку фотохимическим методом и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки LaCam®-M входят:
| Передвижное устройство в теплозащитном исполнении с подвижными колесами | 1 шт. |
| Аккумуляторная батарея | 1 шт. |
| Источник питания | 1 шт. |
| Комплект соединительных кабелей | 1 к-т |
| Измерительная система с лазерной головкой сканирования | 1 шт. |
| Промышленный персональный компьютер с программным обеспечением | 1 шт. |
| Инклинометр | 1 шт. |
| Пирометр LaCam - Pyro | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
В комплект поставки стационарных установок LaCam®-LI / CI,
LaCam®-Torpedo, LaCam®-Forge входят:
| Выносная лазерная головка сканирования со встроенным угломером (канал инфракрасного приема) | 1 шт. |
| Корпус для лазерной головки сканирования в теплозащитном исполнении | 1 шт. |
| Источник питания | 1 шт. |
| Комплект соединительных кабелей для горячих условий | 1 к-т |
| Промышленный персональный компьютер для управления лазерной системой и обработки результатов измерений с программным обеспечением | 1 шт. |
| Пирометр LaCam - Pyro | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
®
осуществляется по методике поверки МП РТ 2059-2014 «Сканеры лазерные серии LaCam , модификаций LaCam®-M, LaCam®-LI / CI, LaCam®-Torpedo, LaCam®-Forge. Методика поверки», утвержденной ФБУ «Ростест-Москва» 30.04.2014 г.
Основными средствами поверки являются:
- мера длины штриховая типа IV 3-го разряда по ГОСТ Р 8.763-2011,
- источник излучения в виде модели черного тела М390 2-го разряда по ГОСТ 8.558-2009.
- оптическая делительная головка 3-го разряда по ГОСТ 8.016-81.
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к сканерам лазерным LaCam®
1 Техническая документация фирмы MINTEQ International GmbH FERROTRON DIVISION.
2 ГОСТ Р 8.763-2011 Г осударственная поверочная схема для средств измерений длины в диапазоне 1-10-9...50 м и длин волн в диапазоне 0,2...50 мкм.
3 ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
4 ГОСТ 8.016-81 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 13.11.2024 |
