| Номер в госреестре | 59153-14 |
| Наименование СИ | Яркомеры |
| Обозначение типа СИ | LS-100, LS-110 |
| Изготовитель | "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Яркомеры LS-100, LS-110 (далее по тексту - яркомеры) предназначены для измерения яркости источников света и отражающих поверхностей как в лабораторных, так и в производственных условиях.
Принцип действия яркомеров основан на преобразовании светового излучения, прямого или отраженного, в электрический ток, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на внешнем дисплее и на дисплее в видоискателе.
В яркомерах используется сквозная система наблюдения на основе логических микросхем, построенных на основе биполярных транзисторов и резисторов (TTL), которая точно показывает область измерения, и индикатор в видоискателе, позволяющий наблюдать отчет измерения одновременно с измеряемым объектом. Оптическая система снижает блики, поэтому на измерения не влияют световые источники, находящиеся вне индицируемой зоны измерения. В качестве датчика используется кремниевый фотоэлемент, корригированный под функцию чувствительности человеческого глаза V(X).
При измерениях может быть использован любой из двух видов калибровки: PRESET (установленный) - для измерений с использованием фирменного калибровочного стандарта завода-производителя; VARI - для измерений с использованием калибровочного стандарта пользователя.
Приборы могут отображать пиковое значение измерения, сделанного при нажатом спусковом крючке, а при измерении цветных объектов или использовании приближающих линз для измерения маленьких объектов может использоваться цветовая коррекция для автоматической регулировки отклика прибора.
Яркомеры позволяют использование опциональных приближающих линз для измерения небольших объектов или при измерении на небольших расстояниях. Без приближающих линз яркомеры позволяют проводить измерения объектов на расстоянии от 1014 мм от указателя фокальной плоскости с минимальной областью измерения с диаметром 14,4 мм для яркомеров LS-100 и диаметром 4,8 мм для яркомеров LS-110. При использовании приближающих линз возможно проведение измерений на расстоянии от 205 мм от указателя с областью измерения диаметром 1,3 мм для яркомеров LS-100 и с областью измерения диаметром 0,4 мм для яркомеров LS-110. Одновременно к приборам может быть подсоединена только одна приближающая линза.
В яркомерах имеются выводы цифровых данных для передачи данных на принтер DP-10 или компьютер.

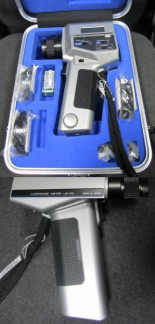

Общий вид яркомеров и комплектующие представлены на рисунках 1 - 3.
Приближающие
линзы
Крышка на окуляр
VVi- .
Нейтральный светофильтр на окуляр
Рисунок 3 - Комплектующие яркомеров LS-100, LS-110
Метрологические и технические характеристики яркомеров представлены в таблице
1.
Таблица 1
| Наименование характеристики | Номинальное значение | |
| Яркомер LS-100 | Яркомер LS-110 | |
| Диапазон показаний яркости, кд/м2: | ||
| - FAST (высокая скорость) | 0,001 - 299000 | 0,01 - 999000 |
| - SLOW (низкая скорость) | 0,001 - 49990 | 0,01 - 499000 |
| Диапазон измерений яркости, кд/м | 1 - 10000 | |
| Пределы допускаемой относительной | ||
| погрешности измерения яркости, % | ±4 | |
| У гол поля зрения | 1° | 1/3° |
| Телесный угол объектива | 9° | |
| Фокусное расстояние, мм, не менее | 1014 | |
| Фокусное расстояние при использовании | ||
| приближающих линз, мм * | ||
| - №153 | 623 - | 1210 |
| - №135 | 447 | 615 |
| - №122 | 323 | 368 |
| - №110 | 203 | 205 |
| Диаметр области измерения, мм | 14,4 | 4,8 |
| на расстоянии | на расстоянии | |
| 1014 мм | 1014 мм | |
| Диаметр области измерения при использовании | ||
| приближающих линз, мм* | ||
| - №153 | 8,0 - 18,7 | 2,7 - 6,3 |
| - №135 | 5,2 - 8,7 | 1,8 - 2,9 |
| - №122 | 3,2 - 4,3 | 1,1 - 1,5 |
| - №110 | 1,3 - 1,5 | 0,4 - 0,5 |
| Электропитание осуществляется от: - аккумуляторной батареи; - принтера DP-10 через порт ввода данных** с напряжением, В | 9 |
| Габаритные размеры (ВхШхГ), мм, не более | 208x79x150 |
| Масса (без аккумуляторной батареи), кг, не более | 0,85 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35°С без конденсации, %, не более | 0 - 40 85 |
| * - если приближающие линзы входят в комплект поставки | |
| ** - если принтер DP-10 входит в комплект поставки | |
наносится на титульный лист Инструкции по эксплуатации типографским способом, а также на поверхность яркомеров, используя технологию трафаретной печати.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| Яркомер LS-100 или LS-110 | 1 |
| Приближающие линзы (№№ 153, 135, 122, 110)* | 4 |
| Поворотный окуляр для возможности наблюдения под углом 90° Angle Finder Vn * | 1 |
| Крышка на объектив | 1 |
| Крышка на окуляр | 1 |
| Нейтральный светофильтр на окуляр | 1 |
| Крышка на разъем вывода данных | 1 |
| Аккумуляторная батарея с напряжением 9В | 1 |
| Принтер DP-10* | 1 |
| Кейс для хранения прибора | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки | 1 |
*по дополнительному заказу
осуществляется по документу МП 09.Д4-14 «ГСИ. Яркомеры LS-100, LS-110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 06 марта 2014 года.
Основные средства поверки:
1 Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Всего листов 6
Основные метрологические характеристики:
Диапазон измерения яркости 100 — 10000 кд/м2; пределы допускаемой относительной погрешности измерений яркости ± 0,5-10" .
2 Нейтральный светофильтр НС-10 (ослабитель оптического излучения) из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003. Основные метрологические характеристики:
Коэффициент ослабления - 100;
Световой коэффициент пропускания - Тсв = 0,3;
Абсолютная погрешность измерения - 0,15
«Яркомеры Konica Minolta LS-100/LS-110. Инструкция по эксплуатации» раздел 10.
Нормативные документы, устанавливающие требования к яркомеру
ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 790 |
| Поверителей | 6 |
| Актуальность данных | 18.09.2024 |
