| Номер в госреестре | 59161-14 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Резервуар вертикальный стальной цилиндрический РВС-10000 Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВС-10000 предназначен для измерения объёма нефти и нефтепродуктов.
Резервуар стальной вертикальный цилиндрический РВС-10000 представляет собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей. Резервуар снабжён лестницами для доступа на крышу. На боковых стенках и крыше резервуара предусмотрены люки для обслуживания резервуара.
Заполнение резервуара продуктом осуществляется через входной патрубок, расположенный в нижней части резервуара, выдача продукта осуществляется через выходные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-10000, зав. № 10, расположен в Краснодарском крае, г. Новороссийск, ул. Магистральная, 4.

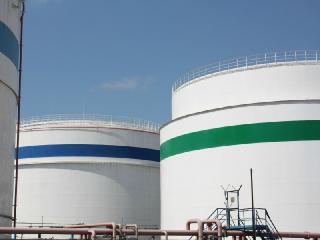

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-10000, зав. № 10.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Номинальный объём, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более | ±0,1 |
| Г абаритные размеры, м, не более - диаметр - высота | 31,5 20,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 40 до плюс 50 |
наносится на маркировочную табличку методом гравировки и титульный лист паспорта типографским способом.
аблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | 1 |
| Паспорт | 1 |
отсутствуют.
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р30Н2Г ГОСТ 7502-98;
- рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98;
- штангенциркуль ШЦ-Ш-125-0,1 ГОСТ 166-89;
- толщиномер ультразвуковой, диапазон измерений 0,6 - 30 мм, ПГ ± 0,1 мм.
Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-10000
1. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объёма жидкости».
2. ГОСТ Р 52910-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
3. ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Лист № 3 Всего листов 3
- осуществление торговли.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
