Счетчики электрической энергии статические МАЯК 101АТД, 59167-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии статические МАЯК 101АТД Назначение средства измерений

Счетчики электрической энергии статические МАЯК 101 АТД предназначены для учета активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

Описание

Счетчики МАЯК 101 АТД являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

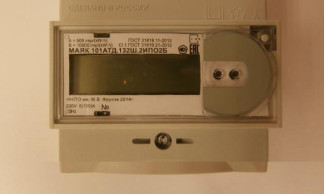

Внешний вид счетчика МАЯК 101 АТД с закрытой клеммной крышкой приведён на рисунке 1.

1    Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому порту.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через RS-485 или оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (на DIN-рейке).

В счетчиках установлены две электронных пломбы:

-    для фиксации времени вскрытия клеммной крышки;

-    для фиксации времени вскрытия крышки счетчика.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2    Варианты исполнения

Счетчики МАЯК 101АТД имеют несколько вариантов исполнения, отличающиеся типом интерфейса (наличием или отсутствием RS-485), а также способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

Условное обозначение счетчиков состоит из:

-    наименования счетчиков «Счетчик электрической энергии статический»;

-    обозначения варианта исполнения МАЯК 101АТД.ХХХХ.ХХХХХ, где цифры и буквы ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение: наличие цифры 1: 230 В; вторая цифра определяет ток:

наличие цифры 3: базовый (максимальный) ток 5(100) А; третья цифра определяет класс точности:

наличие цифры 2: соответствует классу точности 1 при измерении активной энергии; наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в качестве датчика тока используется шунт;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ; наличие буквы И указывает на наличие импульсного выхода; следующий набор букв в условном обозначении указывает на тип интерфейса:

наличие буквы П указывает на наличие интерфейса RS-485; наличие буквы О указывает на наличие оптопорта; следующая позиция свидетельствует о выборе управления нагрузкой: наличие цифры 2 - управление нагрузкой производится с помощью сигнала импульсного выхода;

наличие буквы Б в последней позиции свидетельствует об отсутствии резервного питания.

3    Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

-    значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;

-    значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;

-    значения учтенной активной электроэнергии каждого получаса месяца в течение двух

месяцев.

4    Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

-    время включения/отключения питания (32 события);

-    время открытия и закрытия канала на запись (32 события);

-    время и дата до и после коррекции (32 события);

-    время и дата открытия и закрытия клеммной крышки (32 события);

-    время и дата открытия и закрытия крышки счетчика (32 события);

5    Профили мощности нагрузки

Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной энергии и максимальной активной мощности.

6    Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Импульсный выход может дополнительно конфигурироваться:

-    для формирования сигнала превышения программируемого порога мощности;

-    для формирования сигнала контроля точности хода встроенных часов;

-    для формирования сигнала управления нагрузкой по программируемым критериям.

7    Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие индикацию:

-    текущего значения энергии по тарифам;

-    суммарного значения накопленной энергии по тарифам;

-    даты и времени;

-    текущей активной мощности (справочно);

-    заданного лимита мощности;

-    энергии с начала текущего получаса;

-    действующего тарифа.

Счетчики имеют кнопку для управления режимами индикации.

Лист № 4 Всего листов 7

Счетчики обеспечивают отображение информации на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВтч, шестой и седьмой разряды, отделенный точкой, указывают десятые и сотые доли кВтч, соответственно.

8    Интерфейсы связи

Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: оптический интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Schetchik_ART» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, 9600 бод (бит/сек).

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

9    Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб организации, осуществляющей поверку счетчика и этикетки ОТК завода - изготовителя

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Схема пломбирования счетчиков приведена на рисунке 2.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

;    I Оттиск

;    1 пойертеяьиот

Этикетка ОТК ;    \ клейма

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

-    производит обработку информации, поступающей от аппаратной части счётчика;

-    формирует массивы данных и сохраняет их в энергонезависимой памяти;

-    отображает измеренные значения на индикаторе;

-    формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2:

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице 4

Таблица 4

Поверка

осуществляется по документу МНЯК.411152.017 РЭ1 «Счетчик электрической энергии статический МАЯК 101АТД. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» в сентябре 2014 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

- номинальное напряжение 230 В;

-    диапазон токов (0,01 - 100) А;

-    погрешность измерения активной энергии ± 0,15 %.

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Счетчик электрической энергии статический МАЯК 101АТД. Руководство по эксплуатации» МНЯК.411152.017РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим МАЯК 101АТД

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

МНЯК.411152.017ТУ. Счетчики электрической энергии статические МАЯК 101АТД. Технические условия.

Рекомендации к применению

Осуществление торговли.
