Газоанализаторы трассовые Drager Polytron Pulsar (Type GD 8) мод. Drager Polytron Pulsar, Drager Polytron Pulsar 2, 59174-14

Назначение

Газоанализаторы трассовые Drager Polytron Pulsar (Type GD 8) модификаций Drager Polytron Pulsar, Drager Polytron Pulsar 2 предназначены для измерений интегральной концентрации горючих газов вдоль открытого оптического пути (трассы) в воздухе производственных помещений и наружных установок и передачи измерительной информации внешним устройствам.

Описание

Газоанализаторы трассовые Drager Polytron Pulsar (Type GD 8) модификаций Drager Polytron Pulsar, Drager Polytron Pulsar 2 (далее - газоанализаторы) являются одноканальными стационарными многоблочными автоматическими приборами непрерывного действия.

Конструктивно газоанализатор выполнен многоблочным и состоит из излучателя (transmitter) и приемника (receiver). Расстояние между излучателем и приемником, в зависимости от исполнения, должно быть (4-60) м, (30-120) м или (100-200) м. При необходимости использования исполнения (4-60) м на измерительной трассе (4-16) м необходимо установить на излучатель оптический аттенюатор.

Принцип действия - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде в пространстве между излучателем и приемником.

Способ отбора пробы - диффузионный.

Для считывания измерительной и служебной информации используется ручной управляющий модуль Drager HHT.

Газоанализаторы выпускаются в двух модификациях, отличающихся конструктивным исполнением корпусов излучателя и приемника:

-    Drager Polytron Pulsar;

-    Drager Polytron Pulsar 2.

Газоанализатор обеспечивает выполнение следующих основных функций:

-    непрерывное измерение интегральной концентрации горючих газов в пространстве между излучателем и приемником;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

-    формирование выходного цифрового сигнала по протоколу HART, RS485/232;

-    хранение результатов измерений и служебной информации в энергонезависимой памяти (7 суток детальной информации и 32 недели данных в архиве).

Газоанализаторы могут применяться в качестве самостоятельных измерительных приборов, в составе систем измерительных Regard-Polytron, выпускаемых фирмой “Drager Safety AG & Co.KGaA”, Г ермания, а также в составе других измерительных систем утвержденного типа, допущенных к применению на территории РФ.

Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Exd[ia]IICT5 X (минус 40 °С < ^кр. < плюс 60 oC), 1Exd[ia]IICT6 X (минус 40 °С < ^кр. < плюс 40 °С).

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты по ГОСТ 14254-96 IP66/67.

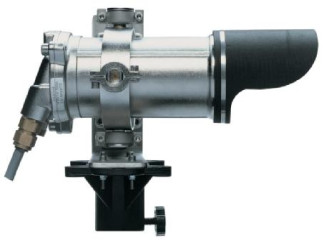

Внешний вид газоанализаторов приведен на рисунках 1 и 2, схема пломбировки корпуса от несанкционированного вмешательства - на рисунке 3.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения интегральной концентрации горючих газов вдоль открытого оптического пути (трассы).

Встроенное ПО газоанализаторов обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    формирование цифрового выходного сигнала HART, RS485/232;

-    хранение результатов измерений и служебной информации в энергонезависимой памяти;

-    самодиагностику аппаратной части блока излучателя и приемника;

-    настройку нулевых показаний и чувствительности газоанализатора;

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

1)    вычисление значений интегральной концентрации горючих газов вдоль открытого оптического пути (трассы);

2)    вычисление значений выходного аналогового сигнала;

3)    непрерывную самодиагностику аппаратной части блока излучателя и приемника.

ПО газоанализаторов идентифицируется посредством запроса по интерфейсу HART.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

2)    Предел допускаемого времени установления выходного сигнала

То,9д, с

10

1,0

12

1,0

от 18 до 30 0,95

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности

4)    Время прогрева, с, не более

5)    Предел допускаемого изменения выходного сигнала за 8 недель непрерывной работы, в долях от пределов допускаемой основной погрешности

6)    Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В

7)    Максимальный потребляемый электрический ток при номинальном значении напряжения питания 24 В, А

8)    Г абаритные размеры и масса газоанализаторов не более указанных в таблице 3.

Таблица 3 - Габаритные размеры и масса

Примечание - габаритные размеры и масса указаны только для одного из блоков (приемник, излучатель) ввиду их идентичности по конструкции корпуса._

9)    Средний срок службы, лет    10

10)    Средняя наработка на отказ, ч,    30 000

У словия эксплуатации Условия эксплуатации газоанализаторов указаны в таблице 4.

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса приемника и излучателя методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 5.

Таблица 5

Поверка

осуществляется по документу МП-242-1802-2014 «Газоанализаторы трассовые Drager Polytron Pulsar (Type GD 8) модификаций Drager Polytron Pulsar, Drager Polytron Pulsar 2. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «17» июля 2014 г.

Основные средства поверки:

-    азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением;

-    стандартные образцы состава газовые смеси состава состава метан - азот (ГСО 102562013), этан - азот (ГСО 10243-2013), пропан - азот (ГСО 10322-2013), н-бутан - азот (ГСО 10245-201з), изобутан - азот (ГСО 10332-2013), этилен - азот (ГСО 10247-2013), пропилен - азот (ГСО 10249-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;

-    юстировочный комплект Drager Check Kit, включающий в себя ручной управляющий модуль HHT, контрольные пластины, отвертку и ПО, соответственно модификации газоанализатора;

-    комплект Drager Gas Cell Kit GCK400 (с кюветами газовыми длиной 0,068 м и 0,017 м).

Сведения о методах измерений

Методика измерений приведена в документах:

-    «Газоанализатор трассовый Drager Polytron Pulsar. Руководство по эксплуатации»;

-    «Газоанализатор трассовый Drager Polytron Pulsar 2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам трассовым Drager Polytron Pulsar (Type GD 8) модификаций Drager Polytron Pulsar, Drager Polytron Pulsar 2

1 ГОСТ Р 52350.29.4-2011 Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов с открытым оптическим каналом.

Лист № 7 Всего листов 7

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    Техническая документация изготовителя "Drager Safety AG & Co.KGaA", Германия.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
