Экспресс-анализаторы нефтепродуктов поточные ПЭАН-01 (ПЭАН-01-Ex), 59175-14

Назначение

Экспресс-анализаторы нефтепродуктов поточные ПЭАН - 01 (ПЭАН - 01-Ex) предназначены для измерений октанового числа нефтепродуктов, а также контроля параметров (анализируемые параметры определяются назначением прибора) в соответствии с аттестованными методиками выполнения измерений.

Описание

Принцип действия экспресс-анализатора нефтепродуктов поточного ПЭАН - 01 основан на регистрации спектра поглощения инфракрасного излучения, прошедшего через измерительные кюветы, содержащие анализируемый продукт.

Г радуировка прибора производится на основании математической модели, построенной по предварительным лабораторным данным, полученным аттестованными методами анализа. Калибровочные спектры вносятся в базу данных компьютера и используются для определения параметров анализируемого продукта.

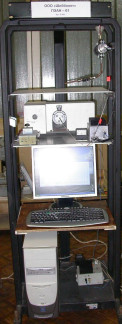

Экспресс-анализатор (рис. 1) включает в себя:

-    блок управления и регистрации (БУР, рис. 2) в составе: спектрофотометр ИК и источник излучения ИК с блоком их электропитания, мультиплексор, персональный компьютер с установленным программным обеспечением, источник бесперебойного питания;

-    модули пробоотбора (МП, рис. 3) в составе: измерительная кювета, шкаф модуля пробоотбора (при необходимости), вспомогательные КИП - манометр, ротаметр и обвязка;

-    волоконно-оптические линии (ВОЛ).

Излучение, испускаемое источником излучения ИК через светофильтр, поступает в оптический мультиплексор, из которого через систему фокусирующих линз попадает во входную апертуру волоконно-оптической линии, соединенной с проточной кюветой.

Излучение, проходя через кювету, взаимодействует с молекулами анализируемой жидкости. Прошедшее через кювету излучение фокусируется на входную апертуру волоконнооптической линии и на выходе линии поступает в мультиплексор, из которого направляется в спектрофотометр. Спектр поглощенного излучения обрабатывается компьютером (программное обеспечение: наименование - ПЭАН-01, исполняемый файл - SPR_1_0.exe) с использованием базы данных, создаваемой на этапе пуско-наладочных работ предприятием-изготовителем анализатора. Результаты анализа сохраняются в памяти компьютера, заносятся в таблицу режимов и по сети могут передаваться выбранным ранее пользователям.

Экспресс-анализаторы нефтепродуктов поточные выпускаются в двух исполнениях: общепромышленном ПЭАН- 01 и взрывозащищенном ПЭАН-01-Ех (маркировка взрывозащиты Ex op is T3 Gb - блок управления и регистрации, Ex op is IIA T3 Gb - измерительная кювета).

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010:

- "С" - при котором примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений октанового числа    от 75,0 до 99,0

Пределы допускаемой абсолютной погрешности измерений октанового числа    ±0,3

Модули пробоотбора (МП):

Температура окружающей среды: .................................от минус 40°С до плюс 70° С

Давление пробы в кювете: ........................................................до 2,0 МПа

Температура пробы: ..........жидкая фаза (выше точки помутнения), но не выше плюс 120°С

Пробоотбор: .........................................................................байпас

Расход пробы через кювету: ......................................................от 0 до 1 литр/мин

Реология пробы: ....................................................отсутствие твердых включений

Примеси воды:.......................................................................не более 1-2 %

Размеры кюветы: .......................................................длина 270 мм, диаметр 45 мм

Масса кюветы: .......................................................................1,5 кг

Электропитание: ....................................................................не требуется

Шкаф: ................................................................................. 600х500х250 мм

Блок управления и регистрации (БУР):

Диапазон ИК излучения: .........................................................от 800 до 1100 нм

Разрешение по длине волны: ......................................................до 0,5 нм

Количество контролируемых потоков: .........................................до 16

Выходы: ............................................................Modbus RTU или RS 485; TCP/IP

Монтаж: ......................................... в шкафу, в стандартном помещении (операторная)

Температура в помещении: .......................................... от плюс 10°С до плюс 40° С

Напряжение питания частотой 50Гц: .......................................................~ 220 15 -10 В

Потребляемая мощность........................................................................150В-А

Обслуживание: ...........................................замена лампы источника ИК каждые 6 мес.

(при необходимости)

Волоконно-оптические линии (ВОЛ):

Материал:..................................

Диаметр сердцевины:....................

Диаметр оболочки: .......................

Максимальная длина линии: ...........

Рабочий диапазон длин волн: .......... .. кварцевое оптоволокно от 800 от 900 мкм .1200 мкм .. 3000 м

от 820 от 1050 нм

Условия эксплуатации:

Для БУР:

Температура в помещении: ................

Относительная влажность в помещении

Атмосферное давление: ....................

Напряжение питания частотой 50Гц: ....

Для МП и ВОЛ: от плюс 10°С до плюс 40°С

...............от 30 до 80 %

.............от 95 до 105 кПа

ООЛ+15/-10 о

220+15/-10 В

Температура: ......

Относительная влажность: Атмосферное давление: .

от минус 40°С до плюс 70°С

....................от 30 до 90 %

.................от 95 до 105 кПа

Знак утверждения типа

наносится на лицевую панель анализатора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Экспресс-анализатор нефтепродуктов поточный ПЭАН - 01 (ПЭАН - 01-Ex) в составе:

-    блок управления и регистрации (БУР),

-    модули пробоотбора (МП), до 16 модулей,

-    вспомогательные приборы КИП (манометры, ротаметры, при необходимости фильтры, коммутирующая, запорная арматура),

-    персональный компьютер,

-    источник бесперебойного питания,

-    волоконно-оптические линии (при необходимости),

-    комплект программного обеспечения,

-    руководство по эксплуатации

-    методика поверки.

Поверка

осуществляется по документу ШИБР 414213.001 РЭ "Инструкция. Экспресс-анализаторы нефтепродуктов поточные ПЭАН - 01 (ПЭАН - 01-Ex). Методика поверки", утвержденному ФГУП "ВНИИМС" 06 октября 2014 г. и являющимся разделом 6 Руководства по эксплуатации.

Средства поверки:

1.    Государственный стандартный образец (ГСО) детонационной стойкости (октановых чисел) бензинов номер 8518-2004, тип СО: ОЧ-1(М), октановое число СО: 76,3, абсолютная погрешность октанового числа ±0,2.

2.    Государственный стандартный образец (ГСО) детонационной стойкости (октановых чисел) бензинов номер 8886-2007, тип СО: ОЧ-4(И), октановое число СО: 98,3, абсолютная погрешность октанового числа ±0,2.

Сведения о методах измерений

Руководство по эксплуатации экспресс-анализатора нефтепродуктов поточного ПЭ АН - 01 (ПЭАН - 01-Ex) ШИБР 414213.001 РЭ.

Нормативные и технические документы, устанавливающие требования к экспресс-анализаторам нефтепродуктов поточным ПЭАН - 01 (ПЭАН - 01-Ex)

Экспресс-анализаторы нефтепродуктов поточные ПЭАН - 01 (ПЭАН - 01-Ex). Технические условия. ТУ 414213.001- 12.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
