| Номер в госреестре | 59177-14 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | PenduLog |
| Изготовитель | "Cementys", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы измерительные PenduLog Назначение средства измерений
Приборы измерительные PenduLog (далее приборы) предназначены для измерения относительного перемещения (смещения) струны датчика маятникового типа вдоль взаимно перпендикулярных горизонтальных осей X и Y.
Принцип работы приборов основан на измерении и обработке электрических сигналов, поступающих от оптических датчиков, фиксирующих смещение струны датчика маятникового типа относительно первоначально установленного положения.
Приборы для измерения сигнала датчика маятникового типа представляют собой электронное устройство с 2-мя однотипными измерительными каналами и 1 выходным каналом для передачи измерительной информации в цифровом виде во внешние устройства.
Приборы состоят из корпуса, модулей позиционирования, измерения и обработки входных сигналов. Приборы предназначены для контроля и диагностики состояния промышленных зданий и сооружений.

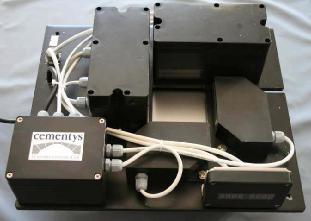

Внешний вид прибора приведен на рисунке 1.
Программное обеспечение (ПО) подразделяется на встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память прибора во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Устанавливаемое на персональный компьютер программное обеспечение «CCDTest», не влияет на метрологические характеристики и выполняет функции средства переноса данных из прибора, средства визуализации полученных данных и их обработки.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CCDTest |
| Номер версии (идентификационный номер ПО) | не ниже V04.00 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения относительного перемещения по осям X и Y, мм | ±25 |
| Пределы допускаемой абсолютной погрешности измерения относительного перемещения по осям X и Y, мм | ±0,1 |
| Напряжение питания (50/60 Гц), В | 220± 10 % |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 10 до 50 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 380x330x145 |
| Масса, кг, не более | 14,6 |
Знак утверждения типа наносится на корпус прибора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Прибор измерительный PenduLog Руководство по эксплуатации
1 шт. 1 шт.
осуществляется по документу МП 59177-14 «Приборы измерительные PenduLog. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки: головка микрометрическая цифровая 164 (г/р № 33793-07).
Руководство по эксплуатации «Приборы измерительные PenduLog » раздел 2.
Нормативные и технические документы, устанавливающие требования к приборам измерительным PenduLog
Лист № 3 Всего листов 3
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
