Номер в госреестре | 59178-14 |
Наименование СИ | Расходомеры жидких сред |
Обозначение типа СИ | УРАН-1Р |
Изготовитель | ООО "Теплоприбор", г.Рязань |
Год регистрации | 2014 |
Срок свидетельства | 26.11.2019 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Расходомеры жидких сред УРАН-1Р (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде унифицированного выходного сигнала.
Принцип действия расходомеров - ультразвуковой с времяимпульсным кодированием. Расходомер генерирует одиночный импульс длительностью 250 нс акустической волны, проходящий через измеряемый поток, и регистрирует изменения, вызываемые потоком. При прохождении акустического импульса по потоку жидкости время прохождения импульса уменьшается, при прохождении против потока - увеличивается. На основе разности времени прохождения акустических импульсов по и против потока проводится вычисление объемного расхода.

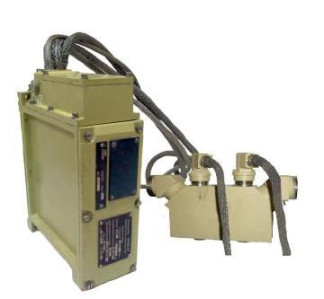

Конструктивно расходомер состоит из преобразователя первичного углового (ППУ) или преобразователя первичного осевого (ППО), преобразователя вторичного расхода жидкости (РЖУ), соединительного кабеля связи с преобразователем первичным (КСП), соединительного кабеля связи с преобразователем вторичным (КСВ), переходной муфты (М-12).
Расходомеры имеют один канал измерения. Цепи электрического питания, контроля и выходных сигналов гальванически изолированы друг от друга.
Преобразователи первичные (ПП) устанавливаются в разрыв трубопровода. В зависимости от условий эксплуатации предусмотрены модификации преобразователей первичных, отличающиеся конструктивным исполнением, материалом корпуса, способом соединения с трубопроводом и максимальным рабочим давлением контролируемой среды:
- ППО - для трубопроводов с диаметром условного прохода от 10 до 40 мм включительно;
- ППУ - для трубопроводов с диаметром условного прохода от 50 до 150 мм включительно.
Прием, обработка измерительной информации от первичных преобразователей и формирование выходного сигнала осуществляется вторичным преобразователем расхода жидкости. В зависимости от исполнения вторичного преобразователя расходомеры имеют один из видов выходного сигнала:
- напряжение постоянного тока от 0 до 5 В или от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;
- сила постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом;
- цифровой сигнал по интерфейсу RS-485 со специальным протоколом информационного обмена.
Для аналоговых выходных сигналов линейная зависимость пропорциональна измеряемому расходу.
Подсоединение внешнего кабеля к вторичному преобразователю осуществляется через клеммную колодку, подвод внешних кабелей к преобразователям первичным осуществляется через групповой сальник, расположенный на боковой стенке корпуса вторичного преобразователя прибора.
Расходомеры соответствуют требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III с критерием качества функционирования А по ГОСТ 32137-2013.
Лист № 2 Всего листов 9
Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по ГОСТ 14254-96. Расходомеры предназначены для работы во взрывобезопасных помещениях. Фотографии внешнего вида расходомеров приведены на рисунках 1 и 2, на которых цифрой 1 обозначены места пломбировки от несанкционированного доступа, а цифрой 2 место нанесения знака утверждения типа и наклейки поверителя.
В расходомерах используется встроенное программное обеспечение (ПО), которое предназначено для выполнения функций измерения, перевода измеренного значения в единицы объемного расхода и передачи полученного результата.
ПО обеспечивает выполнение следующих функций:
- измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;
- пересчет полученных временных соотношений в значение расхода;
- выдача значения расхода в виде силы постоянного электрического тока, напряжения постоянного электрического тока или цифровым интерфейсом RS-485.
Влияние ПО на метрологические характеристики расходомеров учтено при нормирова-
нии их значений.
Идентификационные данные программного обеспечения указаны в таблице 1. Таблица 1
Идентификационные данные ПО | Значение |
Идентификационное наименование ПО | Uran 2.hex |
Номер версии (идентификационный номер) ПО | 1.0 |
Цифровой идентификатор (контрольная сумма) | ЕС4В |
Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014 г.
Расходомеры в зависимости от вида измеряемой среды имеют исполнения, указанные в таблице 2.
Таблица 2
Исполнение по виду измеряемой среды | Вид измеряемой среды | Рабочее давление, (Ру).МПа | Верхний предел измерений, м3/ч | Диапазон температур измеряемой среды, °С | Кинемати ческая вязкость, мм2/с |
I | морская вода | от 1,6 до 16 | от 1,0 до 250,0 | от минус 2 до плюс 35 | 1,04 |
от 25 до 63 | от 1,0 до 40,0 | ||||
II | пресная вода | 10 | от 1,0 до 250,0 | от 0 до 180 | 1 |
бидистиллят воды | 25 | ||||
III | дизельное топливо | 1 | 2 | от 5 до 50 | от 6 до 12 |
4 | от 2,5 до 40,0 | ||||
IV | масла: БЗВ по ТУ 38-101-295-72 и Т-46 по ТУ 38-101251-72 | 1 | от 1,0 до 250,0 | от 15 до 80 | от 15 до 400 |
2 | 15 | ||||
VI | рассол 60 % | 25 | 250,0 | до 50 | - |
Примечания:
1 Верхний предел измерений расходомеров может быть любым из ряда: 1,0; 1,6; 2; 2,5; 5; 4,0; 6,3; 10,0; 15; 16,0; 25,0; 30; 40,0; 63,0; 100,0; 160,0; 250 м3/ч, но в пределах, указанных в таблице 2.
2 Значения кинематической вязкости для измеряемых сред морская вода, пресная вода, приведены для температуры 20 °С, для остальных сред - в диапазоне рабочих температур.
3 Измеряемая среда морская вода может содержать следующие примеси:
- механические частицы (текстильные волокна, песок, твердые продукты коррозии и т.п.) размером до 2,5 мм и содержанием до 15 мг/л;
- пищевые отходы с размерами частиц до 0,3 мм и содержанием до 1 г/л;
- жировые отходы, содержанием до 1 г/л;
- крахмал содержанием до 0,5 г/л;
- мыло содержанием до 0,5 г/л;
-уксус 3%-ный содержанием до 0,05 г/л;
- рассольная смесь от испарительных установок с температурой до 50 °С и соленостью до 60 %о;
- нефтепродукты.
Допускается содержание газа 35 мг/л с объемом воздушных пузырей до 8 мм и диаметром до 2,5 мм.
Пределы основной допускаемой приведенной погрешности измерений (уосн), выраженной в процентах от верхнего предела измерений, %:
- в диапазоне от 31 до 101 % верхнего предела измерений ±2,5;
- в диапазоне от 10 до 100 % верхнего предела измерений ±1,0.
Дополнительная погрешность расходомеров, вызванная отклонением температуры измеряемой среды от градуировочного значения2
на каждые 10 °С, не более 0,1^уосн.
Дополнительная погрешность расходомеров, вызванная отклонением температуры окружающей среды от градуировочного значения3
на каждые 10 °С, не более 0,2-уосн.
Вариация выходного сигнала расходомеров, не более |уосн.|
Выходной сигнал расходомера:
- напряжение постоянного тока, В от 0 до 5; от 0 до 10
- сила постоянного тока, мА от 4 до 20 мА
- цифровой сигнал интерфейс RS-485.
Параметры питания (номинальные значения):
- для расходомеров с выходным сигналом в виде напряжения постоянного тока (от 0 до 5 В или от 0 до 10 В) от сети переменного тока:
- напряжение, В
220; 50; 400;
- частота, Гц
- для расходомеров с выходным сигналом в виде силы постоянного тока (от 4 до 20 мА) или цифровым (RS-485) от сети постоянного тока:
- напряжение, В
24; 27;
Потребляемая мощность расходомеров:
- при питании от сети переменного тока
(cos ф не менее 0,8 при индуктивной реакции , В А, не более 20;
- при питании от источника постоянного тока, Вт, не более 10.
Рабочие условия эксплуатации расходомеров:
- температура окружающей среды, °С от минус 10 до плюс 55;
- относительная влажность воздуха при температуре 50 °С, % 98±2.
Габаритные размеры расходомеров, мм, не более:
- преобразователя первичного осевого (ППО) 390х165х211;
- преобразователя первичного углового (ППУ) 700х400х374;
- преобразователя вторичного расхода жидкости (РЖУ) 340х255х105.
Масса, кг, не более:
- преобразователя первичного осевого (ППО) 15,8;
- первичного преобразователя осевого (ППУ) 172,9;
- преобразователя вторичного расхода жидкости (РЖУ) 8,3.
Всего листов 9
Номенклатура типоразмеров расходомеров в зависимости от диаметра условного прохода (Ду) и верхнего предела измерений, рабочего давления (Ру) приведена в таблице 3.
Таблица 3
Исполнение расходомера | Исполнение по виду измеряемой среды | Рабочее давление среды, МПа | ||||
Диаметр условного прохода Ду, мм | Верхний предел измерений, м3/ч | Рабочее давление Ру, МПа | Испол нение ПП | Способ соединения (П1 - фланцевое П2 - сварное) | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
10 | 1,0; 1,6 | 1 | ППО | П1 | IV | 1 |
10 | П1 | I | 0 т" 6, | |||
II | 10 | |||||
П2 | I | 1,6; 6,3; 10 | ||||
II | 10 | |||||
16 | П2 | I | 16 | |||
25 | П1 | I; II | 25 | |||
П2 | ||||||
40 | П2 | I | 40 | |||
63 | П2 | I | 63 | |||
15 | 2,5; 4,0 | 1 | ППО | П1 | IV | 1 |
4 | П1 | I | 1,6 | |||
П1 | iii | 4 | ||||
10 | П1 | I | 0 т" 6, | |||
II | 10 | |||||
П2 | I | 0 т" 6, | ||||
II | 10 | |||||
16 | П2 | I | 16 | |||
25 | П1 | I; II | 25 | |||
П2 | ||||||
40 | П2 | I | 40 | |||
63 | П2 | I | 63 | |||
20 | 5 | 4 | ППО | П1 | IV | 1; 2 |
25 | ,0 0, ,3 6, | 1 | ППО | П1 | IV | 1 |
1,6 | П1 | I | 1,6 | |||
4 | П1 | iii | 4 | |||
6,3 | П1 | I | 6,3 | |||
10 | П1 | I; II | 10 | |||
П2 | ||||||
16 | П2 | I | 16 | |||
25 | П1 | I; II | 25 | |||
П2 | ||||||
40 | П2 | I | 40 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
32 | 2 | 1 | ППО | П1 | III | 1 |
15 | 4 | П1 | IV | 1; 2 | ||
16 | 10 | П2 | I | 6,3 | ||
II | 10 | |||||
30 | 10 | П2 | II | 10 | ||
40 | 16; 25 | 1,6 | ППО | П1 | I | 1,6 |
4 | П1 | III | 4 | |||
6,3 | П1 | I | 6,3 | |||
10 | П1 | I; II | 10 | |||
П2 | ||||||
25 | П1 | I; II | 25 | |||
П2 | ||||||
50 | 3 | 0,6 | ППУ | П1 | II | 0,6 |
65 | 40 | 1,6 | ППУ | П1 | I | 1,6 |
4 | П1 | iii | 4 | |||
6,3 | П1 | I | 6,3 | |||
10 | П1 | I; II | 10 | |||
П2 | ||||||
16 | П2 | I | 16 | |||
25 | П1 | I; II | 25 | |||
П2 | ||||||
63 | 1,6 | ППУ | П1 | I | 1,6 | |
6,3 | П1 | I | 6,3 | |||
10 | П1 | I; II | 10 | |||
П2 | ||||||
16 | П2 | I | 16 | |||
25 | П1 | II | 25 | |||
П2 | ||||||
100 | 100 | 1,6 | ППУ | П1 | I | 1,6 |
160 | 1,6 | П1 | I | 1,6 | ||
IV | 1 | |||||
100;160 | 6,3 | П1 | I | 6,3 | ||
10 | П1 | I; II | 10 | |||
П2 | ||||||
16 | П2 | I | 16 | |||
25 | П1 | II | 25 | |||
П2 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | П1 | II (дистиллят) | 1 | |||
1,6 | П1 | I | 1,6 | |||
6,3 | П1 | I | 6,3 | |||
160 | 10 | ППУ | П1 | I; II | 10 | |
П2 | ||||||
16 | П2 | I | 16 | |||
25 | П1 | II | 25 | |||
150 | П2 | |||||
1 | П1 | II (дистиллят); IV | 1 | |||
1,6 | П1 | I | 1,6 | |||
250 | 10 | ППУ | П1 | II | 10 | |
П2 | ||||||
П1 | ||||||
25 | П2 | II; VI | 25 | |||
П2 |
наносится на специальную табличку, прикрепленную к корпусу вторичного преобразователя и на титульный лист эксплуатационной документации.
Комплектность расходомеров представлена в таблице 4 Таблица 4
Наименование | Обозначение | Количество | Примечание |
1 | 2 | 3 | 4 |
Первичный преобразователь ППО или ППУ | РИЮУ.407154.002 РИЮУ.407154.001 | 1 шт. | Согласно заказу |
Вторичный преобразователь РЖУ | РИЮУ.408828.005 | 1 шт. | |
Муфта М-12 | 1т3.622.003 | 1 шт. | По заказу |
Кабель связи КСП | РИЮУ.685693.025 | 2 шт. | Длина оговаривается при заказе |
Кабель связи КСВ | РИЮУ.685693.026 | 2 шт. | Для исполнения с муфтой. Длина оговаривается при заказе |
Устройство поверочное «Имитатор расхода» | РИЮУ.407971.002 | 1 шт. | По заказу |
1 | 2 | 3 | 4 |
Одиночный комплект ЗИП | РИЮУ.407911.006 | 1 комп. | Приложение Л Г абаритный чертеж ящика в приложении М |
Монтажный комплект ЗИП: Ключ Шайба | 1т8.392.009 1т8.940.032 | 1 шт. 8 шт. | Для исполнения с муфтой |
Паспорт | РИЮУ.407254.003 ПС | 1 экз. | |
Руководство по эксплуатации | РИЮУ.407254.003 РЭ | 1 экз. | |
Методика поверки | РИЮУ.407254.003 МИ | 1 экз. |
осуществляется в соответствии с документом РИЮУ.407254.003 МИ «Расходомеры жидких сред УРАН-1Р. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 12.09.2014 г. Основные средства поверки:
- установка поверочная расходомерная тепловая ПРТ (Госреестр СИ № 31244-06), диапазон воспроизведения расхода от 0,01 до 200 м /ч, пределы допускаемой приведенной погрешности измерений ± 0,1 %;
- устройства поверочные «Имитатор расхода» (Госсреестр СИ № 57496-14), диапазон имитации расходов от 0 до 630 м3/ч. Предел допускаемой приведенной погрешности имитации расхода ± 0,35 %.
изложены в руководстве по эксплуатации РИЮУ.407254.003 РЭ «Расходомеры жидких сред УРАН-1Р».
Нормативные документы, устанавливающие требования к расходомерам жидких сред УРАН-1Р
1 ГОСТ 8.145-75. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкостей в диапазоне от 3 10-6 до 10 м3/с»;
2 ГОСТ 32137-2013. «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний»;
3 ГОСТ 12.2.007-75. «ССБТ. Изделия электротехнические. Общие требования безопасности»;
4 РИЮУ.407254.003 ТУ. «Расходомеры жидких сред УРАН-1Р. Технические условия».
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Всего листов 9
