Трансформатор напряжения эталонный МОМОН-35, 59179-14

Назначение

Трансформатор напряжения эталонный МОМОН-35 (далее - трансформатор) предназначен для измерений высокого напряжения переменного тока промышленной частоты и применяется в качестве эталонного средства измерений при проведении поверки трансформаторов напряжения.

Описание

Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформатор представляет собой многодиапазонный однофазный электромагнитный масштабный измерительный преобразователь и имеет первичную обмотку, три регулировочных обмотки и вторичную обмотку с четырьмя отводами, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией.

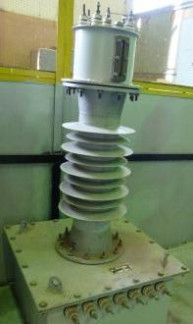

Конструктивно трансформатор состоит из активной части (сердечника и обмоток), размещенной в герметичном баке, и полимерной покрышки. Трансформатор заполнен трансформаторным маслом марки ГК. В верхней части трансформатора находится расширитель с указателем уровня масла и пробкой для его залива. На верхнем фланце расширителя расположен высоковольтный вывод «А» и выводы регулировочных обмоток «Н1-К1; Н2-К2; Н3-К3». Вывод «Х» первичной обмотки и выводы вторичной обмотки размещены в нижней части трансформатора.

.1Ш

L VI'

X I

Для каждого из сочетаний первичного и вторичного напряжений используется своя схема соединения регулировочных обмоток и свой отвод вторичной обмотки, которые приведены в таблице 1.

Трансформатор относится к однофункциональным изделиям. Рабочее положение трансформатора в пространстве - вертикальное.

Технические характеристики

Таблица 2 - Характеристики трансформатора напряжения эталонного МОМОН-35

Знак утверждения типа

Знак утверждения типа наносится электрографическим методом на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Трансформатор напряжения    1 шт. (Зав. № 01)

Паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35-2 (НЛЛ-35-5) (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения эталонным МОМОН-35

1.    ГОСТ 23625-2001 Трансформаторы напряжения измерительные лабораторные. Общие технические условия.

2.    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3.    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

Рекомендации к применению

- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
