| Номер в госреестре | 59184-14 |
| Наименование СИ | Анализатор радиосвязи |
| Обозначение типа СИ | MT8820C |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализатор радиосвязи МТ8820С (далее в тексте- анализатор) предназначен для воспроизведения и измерения сигналов различных систем мобильной радиосвязи и используется при наладке оборудования различных радиокоммуникационных систем третьего и четвертого поколения, а также при наладке, калибровке и отыскании неисправностей мобильных телефонов.

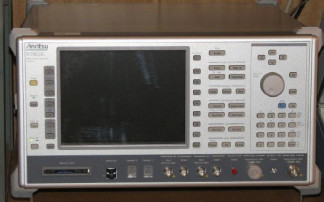

Конструктивно анализатор выполнен в виде моноблока, на передней панели которого расположены органы управления, разъемы для входа и выхода ВЧ сигнала, разъемы для аудиосигналов и жидкокристаллический цветной дисплей.
Анализатор может обслуживать радиокоммуникационные системы и мобильные телефоны для следующих стандартов мобильной связи: LTE FDD/TDD, W-CDMA/HSPA/HSPA Evolution/DC-HSDPA, GSM/GPRS/EGPRS, CDMA2000 1X/1xEV-DO Rev.A, TD-SCDMA/HSPA.
Анализатор состоит из следующих составных частей: базового блока, модулей оборудования различных стандартов мобильной связи и программного обеспечения. Аппаратные и программные средства для измерения параметров различных стандартов мобильной связи поставляются в составе анализатора по предварительному заказу пользователя.
Базовый блок используется для тестирования общих радиочастотных параметров и для отыскания неисправностей в мобильных телефонах. В состав базового блока анализатора входят опорный кварцевый генератор, высокочастотный генератор, гибкая и разветвленная система всплывающих меню.
Анализатор позволяет выполнять акустические измерения, располагая голосовыми кодеками стандартов CDMA2000, GSM, WCDMA.
Лист № 2 Всего листов 5
Базовый блок имеет на задней панели интерфейсы GPIB и RS-232-C. Анализатор управляется вручную или дистанционно по шине GPIB или через Ethernet-port по протоколу IP.
На задней панели имеется также разъем для подключения шнура питания, входные разъемы для подключения сигналов внешней синхронизации (BNC) и вход и выход опорной частоты, что позволяет минимизировать систематическую погрешность по частоте в процессе измерений.
Встроенное в базовый модуль программное обеспечение (ПО) поставляется вместе с аппаратными средствами измерений для модулей различных стандартов мобильной связи по заказу пользователя. ПО принимает участие в организации и управлении процессом измерений и не влияет на метрологические характеристики анализатора радиосвязи. В таблице 1 приведены идентификационные наименования и контрольные суммы на основе трех хэш-функций для следующих стандартов мобильной связи: W-CDMA, GSM, Parallel Phone и LTE FDD.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение анализатора радиосвязи МТ8820С | МХ8820С v.22.21 IPL v. 20/02 OS v. 20/01 МХ882012С v.22.20 МХ882013С v.22.20 | 1.03 | CB24A12C9DFB532F 8889B0C463CA9E1E 6A5BF67D 061B6AC7B53A1163C DE0432A3 B59FBE7E 5D87C89 | MD5 CRC32 SHA-1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Таблица 2
| Наименование характеристики | Значение |
| Общие технические характеристики | |
| Диапазон рабочих частот | От 30 МГц до 2,7 ГГц |
| Максимальный уровень входного сигнала (основной разъем) | 35 дБм |
| Характеристики основного входного/выходного разъема: | |
| Волновое сопротивление | 50 Ом |
| КСВН: | |
| диапазон частот <1,6 ГГц | <1,2 |
| диапазон частот от 1,6 ГГц до 2,2 ГГц | <1,25 |
| диапазон частот >2,2 ГГц | <1,3 |
| Тип соединителя | N типа |
| Характеристики дополнительного разъема: | |
| Волновое сопротивление | 50 Ом |
| КСВН для уровня выходного сигнала < минус 10дБм | <1,3 |
| Тип соединителя | SMA типа |
| Опорный кварцевый генератор | |
| Частота сигнала | 10 МГц |
| Уровень сигнала | TTL |
| Отклонение частоты через 10 мин после включения питания по отношению к опорной частоте, полученной через 24 часа после включения питания | <±5*10-8 |
| Уход частоты генератора за день по отношению к опорной частоте, полученной через 24 часа после включения питания | <±2*10-8 |
| Уход частоты генератора за год по отношению к опорной частоте, полученной через 24 часа после включения питания | <±1х10-7 |
| Температурный коэффициент частоты | <±5*10-8/град |
| Тип соединителя | BNC |
| Частота внешнего опорного генератора | 10 или 13 МГц |
| Уровень внешнего опорного сигнала | >0 дБм |
| Импеданс входа | 50 Ом |
| Тип соединителя | BNC |
| Высокочастотный генератор базового блока | |
| Диапазон частот | от 30 до 2700 МГц |
| Разрешение по частоте | 1 Гц |
| Пределы допускаемой относительной погрешности по частоте | <±2*10-8/день, <±1*10-7/год |
| Уровень выходного сигнала: Основной разъем Дополнительный разъем | от минус 140 до минус 10 дБм от минус 130 до 0 дБм |
| Разрешение по уровню | 0,1 дБ |
| Пределы допускаемой погрешности установки уровня по основному разъему: для частоты >50 МГц, диапазона от минус 120 до минус 10 дБм, температуры от 10 до 40 °С после калибровки для частоты <50 МГц, диапазона от минус 120 до минус 10 дБм, температуры от 10 до 40 °С после калибровки | ±1,0 дБ ±1,5 дБ |
| Пределы допускаемой погрешности установки уровня по дополнительному разъему: для частоты >50 МГц, диапазона от минус 110 до 0 дБм, температуры от 10 до 40 °С после калибровки для частоты <50 МГц, диапазона от минус 110 до 0 дБм, температуры от 10 до 40 °С после калибровки | ±1,0 дБ ±1,5 дБ |
| Уровень негармонических составляющих выходного сигнала при смещении >100 кГц | ** <минус 40 дБн |
| Уровень гармонических составляющих выходного сигнала | <минус 25 дБн |
| Другие технические характеристики | |
| Напряжение питающей сети | 100/120/200/240 В |
| Частота питающей сети | от 47,5 до 63 Гц |
| Потребляемая мощность при одной установленной опции при всех установленных опциях | <300 В-А <750 ВА |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С - относительная влажность при хранении, % | от 0 до 50 до 95 от минус 0 до +60 <85 |
| Габаритные размеры (ширина х высота * длина), мм, не более | 426х 221,5 х 498 |
| Масса при всех установленных опциях | <30 кг |
| *дБм - дБ по отношению к 1 мВт; **дБн - дБ по отношению к несущей частоте | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 3.
Таблица 3
| Наименование | Количество | Примечание |
| Анализатор радиосвязи МТ8820С | 1 шт. | |
| Шнур сетевого питания трехжильный | 1 шт. | J0017F |
| Интерфейсный кабель | 1 шт. | USB |
| Коаксиальный кабель 2 м | 1 шт. | J0576D |
| Коаксиальный кабель 1 м | 1 шт. | J0127A |
| Руководство по эксплуатации | 1 экз. | W1940AF |
| Методика поверки | 1 экз. | МТ8820С.014/5МП |
| Упаковочная коробка | 1 шт. |
осуществляется в соответствии с документом МТ8820С.014/5МП «Анализатор радиосвязи МТ8820С. Методика поверки», утвержденным ФБУ «ЦСМ Московской области»
03 октября 2014 г.
Основное поверочное оборудование:
- анализатор электрических цепей векторный ZVA40, № Госреестра 37174-08, частотный диапазон от 10 МГ ц до 40 ГГ ц, погрешность измерений ±1 дБ;
- анализатор спектра Agilent Е4447А, № Госреестра 39229-08, диапазон частот от 3 Гц до 43 ГГц, погрешность ±110-7;
- частотомер универсальный CNT-90XL, № Госреестра 41567-09, частотный диапазон от
0,001 Гц до 40 ГГц, погрешность измерения частоты ±2-10-7;
- стандарт частоты рубидиевый 725, № Госреестра 31222-06, выходные частоты 5 и 10 МГц; погрешность за год ±5 10-10;
- ваттметр поглощаемой мощности NRP-Z31, № Г осреестра 43642-10, частотный диапазон от 10 МГц до 33 ГГц, диапазон измеряемых уровней мощности от 210 до 200 мВт, погрешность ±1 %.
Анализатор радиосвязи МТ8820С. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализатору радиосвязи МТ8820С
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Anritsu Corporation», Япония.
Лист № 5 Всего листов 5
