Резервуары стальные вертикальные изотермические РВС-20000, 59185-14

Назначение

Резервуары стальные вертикальные изотермические РВС-20000 (далее - резервуары) предназначены для измерения объема сжиженных углеводородных газов при их приеме, хранении и отпуске на территории комплекса по перегрузке сжиженных углеводородных газов в МТП «Усть-Луга».

Описание

Резервуары представляют собой двухоболочечные вертикальные закрытые стальные цилиндрические емкости закрытого типа со стальной внешней оболочкой. Внутренняя и внешняя емкости резервуаров имеют плоское дно. Пространство между внешней и внутренней емкостями, в основании емкостей, а так же в подвесной крыше заполнено теплоизоляцией снижающей испарение газа из полного резервуара. Дно резервуара заполнено слоями пеностекла, а пространство между стенками внутренней и внешней емкости - вспученным перлитом. Наружная поверхность внутренней емкости покрыта эластичным материалом на основе минеральной ваты имеющим покрытие из алюминиевой фольги на внешней поверхности. Крыша резервуара имеет теплоизоляцию из полиуретана.

Кроме этого резервуары состоят из:

—    погружных насосов, колонн погружных насосов, внутренних трубопроводов, различных внутренних опор и направляющих трубопроводов, внутренних лестниц;

—    внешних трубопроводов с опорами и задвижками;

—    теплоизоляционных материалов для внутренних трубопроводов;

—    площадки обслуживания насосов и трубопроводов резервуара;

—    системы предохранительных вентиляционных клапанов;

—    переходов, лестниц, грузоподъемных механизмов, перил и т. п.;

—    электрооборудования;

—    систем заземления и молниезащиты.

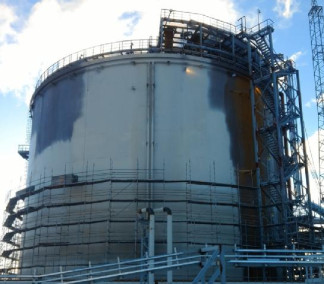

На рисунках 1 и 2 представлены резервуары с номерами E-7 и E-8.

Номинальная вместимость, м3

Пределы допускаемой основной относительной погрешности определения вместимости, % (геометрический метод)

20000 ± 0,1

от минус 50 до плюс 60

30

20

Температура окружающей среды, °С

Срок эксплуатации, лет, не менее

Срок службы до первого капитального ремонта, лет, не менее

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Комплектность резервуаров представлена в таблице 1.

Таблица 1 - Комплектность резервуаров

Поверка

осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки».

В перечень основного поверочного оборудования входят:

—    Рулетка измерительная, 2-го класса точности, с верхним пределом измерений 10 м;

—    Рулетка измерительная с грузом, 2-го класса точности, с верхним пределом измерений 30 м;

—    Линейка металлическая измерительная с диапазоном измерений от 0 до 500 мм;

—    Каретка измерительная ГОСТ 8.570-2000;

—    Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89;

—    Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ± 0,1 мм.

Сведения о методах измерений

приведены в документе «Инструкция ГСИ. Масса сжиженных углеводородных газов. Методика измерений массы СУГ в стальных вертикальных изотермических резервуарах РВС-20000 на «Комплексе по перегрузке сжиженных углеводородных газов ООО «СИБУР-Портэнерго» аттестованной ООО «Метрологический центр «СТП» 09 апреля 2014 г. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2014.17564.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным изотермическим РВС-20000

1    ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки»

2    Специальные технические условия на проектирование, строительство и эксплуатацию изотермических вертикальных резервуаров с рабочим объемом 20000 куб. м для хранения сжиженных углеводородных газов в составе проекта «Комплекс по перегрузке сжиженных углеводородных газов (СУГ)» ООО «СИБУР-Портэнерго» по адресу: РФ, южная часть Лужской губы Финского залива, морской торговый порт Усть-Луга, Кингисеппский район, Ленинградская область.

3    ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».

Рекомендации к применению
