| Номер в госреестре | 59190-14 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Acnovo GX9 |
| Изготовитель | "Acnovo Limited", Гонконг |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Acnovo GX9 предназначена для измерений координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Принцип действия аппаратуры геодезической спутниковой Acnovo GX9 заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Acnovo GX9 представляет собой пластиковый, прорезиненный корпус, который вмещает в себя спутниковую геодезическую антенну и приёмник, управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.

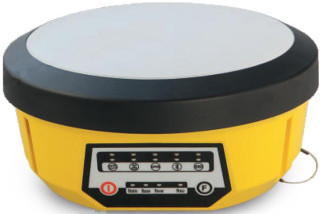

На передней панели аппаратуры геодезической спутниковой Acnovo GX9 расположены кнопка питания, которая является также функциональной кнопкой, кнопка переключения рабочих режимов и каналов передачи данных, светодиодные индикаторы статуса спутников, питания, внутреннего радиоприемника, GSM/GPRS, статического режима, базового режима, движения и индикатор записи данных. В нижней части корпуса аппаратуры геодезической спутниковой Acnovo GX9 расположен отсек для съемного аккумулятора.
Аппаратура геодезическая спутниковая Acnovo GX9 оснащена следующими портами:
- LEMO порт с пятиштырьковым разъёмом для подключения внешнего источника питания и внешнего радиоприемника;
- LEMO порт с четырехштырьковым разъёмом для связи с персональным компьютером или КПК;
- Разъем для радиоантенны.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Acnovo GX9 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая Acnovo GX9 имеет встроенное ПО «Acnovo GX9 firmware», ПО контроллера «Carlson SurvCE», а также ПО «Acnovo GNSSPro», устанавливаемое на персональный компьютер. С помощью вышеуказанного ПО обеспечивается взаимодействие узлов прибора, настройка Acnovo GX9 и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Acnovo GX9 firmware | G9-140317.bin | 140317 | 2144DF1C | CRC32 |
| Carlson SurvCE | SurvCE_WM.exe | 4.00.8 | EFE3C688 | CRC32 |
| Acnovo GNSSPro | GNSSPro.exe | 4.5.20130427 | D7CC6BAC | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристик | Значение |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 220 |
| Принимаемые сигналы: | GPS: L1 C/A, L2E, L2C, L5 GLONASS: L1 C/A, L1P, L2 C/A(GLONASS M), L2P SBAS: L1 C/A,L5 GIOVE-A: L1 BOC, E5A, E5B, E5AltBOC1 COMPASS: B1(QPSK), B1-MBOC(6,1,1/11), B1-2(QPSK), B2(QPSK), B2-BOC(10,5). |
| Режимы измерений: | «Статика», «Быстрая статика» «Кинематика», «Кинематика в реальном времени (RTK)» |
| Тип антенны: | Встроенная |
| Допускаемая средняя квадратическая погрешность измерений в режиме «Статика» и «Быстрая статика» мм: - в плане - по высоте | 3 + 0,5-10"6-D 5+ 0,5-10"6-D где D - измеряемое расстояние в мм |
| Наименование характеристик | Значение |
| Допускаемая средняя квадратическая погрешность измерений в режимах «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8+ 1-10-6-D 15+ 1-10-6-D где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В | Внешний: 9 - 15 Внутренний: 7,4 |
| Диапазон рабочих температур, °С: | от минус 30 до плюс 60 |
| Габаритные размеры, (0х В), не более, мм: | 188 х 94 |
| Масса приёмника, не более, кг: | 1,32 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Acnovo GX9.
| Наименование | Количество, ед. |
| Аппаратура геодезическая спутниковая Acnovo GX9 | 1 |
| Радиоантенна | 2 |
| ПК-кабель | 1 |
| Кабель внешнего питания | 1 |
| Аккумулятор для Acnovo GX9 | 2 |
| Зарядное устройство для аккумуляторов Acnovo GX9 | 1 |
| Адаптер питания со шнуром | 1 |
| Руководство по эксплуатации ну русском языке | 1 |
| Транспортировочный кейс для Acnovo GX9 | 1 |
осуществляется в соответствии с ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Acnovo GX9. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Acnovo GX9
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
Лист № 4 Всего листов 4
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).
| Зарегистрировано поверок | 1310 |
| Поверителей | 19 |
| Актуальность данных | 16.11.2024 |
