Уровнемеры аналого-дискретные акустические АДАУ-1, 59192-14

Назначение

Уровнемеры аналого-дискретные акустические АДАУ-1 (далее - уровнемеры) предназначены для непрерывного, автоматического, дистанционного преобразования значения измеренного уровня некипящей воды, находящейся в герметичных резервуарах, в выходной сигнал напряжения.

Описание

Конструктивно уровнемеры состоят из первичного преобразователя с кабелем КРЧ, преобразователей электронных АДАУ-1ПЭМ и СИГМУР-1ПЭМ, кабеля радиочастотного КРЧ-33 (или переходной кабельной муфты МПРК и кабеля радиочастотного КРЧ-31). Дополнительно уровнемеры могут комплектоваться прибором "Табло-ЗМ".

Уровнемеры имеют два канала измерений - аналоговый и дискретный.

Принцип действия аналогового канала основан на свойстве ультразвуковых колебаний отражаться от границы раздела сред с различным акустическим сопротивлением.

Принцип действия дискретного канала уровнемеров основан на изменении энергии ультразвуковых колебаний, проходящих через жидкость и газ, вследствие различных величин акустических сопротивлений этих сред.

На выходе уровнемеров формируется унифицированный аналоговый сигнал в виде напряжения постоянного тока от 0 до 5 В (от 0 до 10 В), непрерывно корректирующийся по всему диапазону измерений показаниями дискретного канала, не зависящими от характеристик и параметров измеряемой среды.

В пределах от 0 до 15 % диапазона измерений выходной сигнал уровнемера выдается дискретно. В пределах от 15 до 100 % диапазона выходной сигнал выдается непрерывно.

Прибор "Табло-ЗМ" преобразует электрический сигнал, поступающий от электронного преобразователя дискретного канала СИГМУР-1 ПЭМ, в визуальный путем высвечивания шкалы с цифрами, соответствующими значению уровня в процентах от диапазона измерений.

Уровнемеры имеют исполнения по типу первичного преобразователя АДАУ-1П-01 И АДАУ-1 П-02, различающиеся конструктивным исполнением фланца и метрологическими характеристиками.

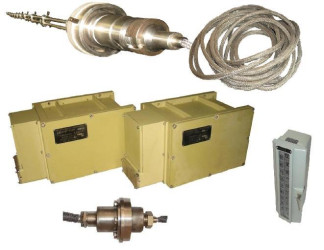

Внешний вид уровнемеров представлен на рисунке 1.

Преобразователь первичный АДАУ-1П-02

Диапазоны измерений уровня, м для АДАУ-1 П-01

для АДАУ-1 П-02

Выходной сигнал (напряжение постоянного тока), В

Пределы основной допускаемой приведенной погрешности в диапазонах измерений, %:

от 0 до 2 % в дискретной точке 0 %    ± 2

от 2 до 15 % в дискретных точках 2; 5; 7,5; 10; 12,5 %    ± 1

от 15 до 100 %    ± 2.

Вариация показаний, определяемая как разность между отдельными показаниями, соответствующими одному и тому же действительному значению измеряемого уровня, при его повышении и понижении (прямой и обратный ход) не превышает абсолютного значения основной допускаемой приведенной погрешности.

Время изменения выходного сигнала при мгновенном изменении уровня, с, не более    1.

Температура измеряемой среды, °С    от 5 до 250.

Давление измеряемой среды в зависимости от исполнения первичного преобразователя, МПа:

для АДАУ-1П-01    до 10

для АДАУ-1П-02    до 21

По климатическому исполнению уровнемеры соответствуют исполнению ОМ категории размещения 2 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 0 до 55 °С, относительной влажности до 100 %.

Дополнительная погрешность, вызванная изменением температуры воздуха, окружающего электронный преобразователь и кабель от 0 до 50 °С, не должна превышать 0,25 от основной допускаемой приведенной погрешности на каждые 10 °С отклонения температуры от градуировочной (20±5) °С или (35±5) °С .

Питание уровнемеров осуществляется от сети переменного тока:

напряжение, В    220

частота, Гц    400 или 50

Потребляемая мощность уровнемера, В-А при cos ф не менее 0,54, не

более:

без Табло-ЗМ    80

с Табло-3М    110

Степень защиты от пыли и воды    IP55

Масса уровнемера, кг, не более    72

Условия эксплуатации:

-    температура окружающего воздуха от 0 до 55 °С;

-    относительная влажность воздуха до 100 %;

-    повышенное атмосферное давление до 0,3 МПа;

-    вибрационные нагрузки в диапазоне частот от 2 до 100 Гц;

-    многократные удары с ускорением 5 g при частоте от 40 до 80 ударов в минуту. Габаритные размеры уровнемеров, мм, не более:

преобразователя первичного АДАУ-1П......................................6885х200х200;

преобразователей электронных АДАУ-1ПЭМ, СИГМУР-1ПЭМ.......520х240х255.

Средний срок службы первичного преобразователя 15 лет без ограничения ресурса. Срок службы электронных преобразователей 15 лет.

Вероятность безотказной работы Р(5000 ч)=0,995.

Знак утверждения типа

наносится методом фотохимического травления на специальные таблички, прикрепленные к корпусам электронных преобразователей АДАУ-1ПЭМ, СИГМУР-1ПЭМ.

Поверка

осуществляется в соответствии с документом РИЮУ 407631.004 МИ "ГСИ. Уровнемеры аналого-дискретные акустические АДАУ-1. Методика поверки, утвержденной ФГУП "ВНИИМС" в октябре 2014 г.

Основные средства поверки:

-    мегаомметр М4100/3, диапазон измерений 0-100 МОм, КТ 1, выходное напряжение 500 В, номер СИ в Госреестре № 3424-73;

-    прибор комбинированный цифровой Щ300, диапазон измерений тока 0,01 нА -

1 А, напряжения 0,1 мкВ - 1000 В, сопротивления 0,01 Ом - 1 ГОм, КТ 0,05/0,02, номер СИ в Госреестре № 7011-79;

-    стенд уровнемерный 4В.9060-4089, диапазон измерений от 0 до 5,5 м, суммарная погрешность стенда ±3,0 мм, протокол аттестации от 03.10.2013 г.

Сведения о методах измерений

Изложены в руководстве по эксплуатации РИЮУ.407631.004 РЭ.

Нормативные и технические документы, устанавливающие требования к уровнемерам аналого-дискретным акустическим: АДАУ-1

1    ГОСТ 8.477-82 "ГСИ. Государственная поверочная схема для средств измерений уровня жидкости".

2    ГОСТ 15150-69 "Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

3    РИЮУ.407631.004 ТУ "Уровнемер аналого-дискретный акустический АДАУ-1. Технические условия".

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
