| Номер в госреестре | 59201-14 |
| Наименование СИ | Устройства мониторинга состояния силовых трансформаторов |
| Обозначение типа СИ | ГКМТ-01 |
| Изготовитель | ООО "ГАММАКОН", г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Устройства мониторинга состояния силовых трансформаторов ГКМТ-01 (далее устройства или ГКМТ-01) предназначены для измерения среднеквадратического значения (далее СКЗ) виброскорости, СКЗ фазных токов вторичной обмотки, величины температуры корпуса трансформатора и сигнализации о превышении заданных уставок.
Работа устройств мониторинга состояния силовых трансформаторов ГКМТ-01 основана на измерении и анализе параметров вибрации корпуса силового трансформатора в двух контрольных точках, измерении и анализе температуры корпуса силового трансформатора (далее СТ) в контрольных точках, измерении и анализе параметров токопотребления в каждой из трёх фаз СТ на вторичной обмотке. В качестве каналов диагностической информации СКЗ фазных токов в ГКМТ-01 используются выходные сигналы штатных трансформаторов переменного тока каждой из трёх фаз СТ. В качестве других каналов диагностической информации, в устройствах используются сигналы виброметров линейных интеллектуальных ВЛИ-01. Виброметры ВЛИ-01 являются интеллектуальными датчиками измерения СКЗ виброскорости с функцией самоконтроля, каждый из которых имеет встроенный измеритель температуры поверхности крепления виброметра.
Устройства состоят из следующих основных частей: виброметров линейных интеллектуальных ВЛИ-01-5С, ВЛИ-01-12С, ВЛИ-01-20С (ТУ 4277-001-80370159-2011), блока коммутации (БК), блока индикации (БИ), набора соединительных элементов, а также установочного шкафа.
Устройства имеют следующие функции:
- мониторинг и анализ значений СКЗ виброскорости корпуса силового трансформатора по двум взаимно перпендикулярным осям;
- периодический анализ спектра виброскорости по двум взаимно перпендикулярным осям (периодичность может быть привязана к событиям роста уровней СКЗ виброскорости или заданием конкретного временного интервала);
- мониторинг и анализ СКЗ силы переменного тока вторичной обмотки и его гармоник по трём фазам (используя сигналы с выходов штатных трансформаторов тока трансформаторной подстанции);
- мониторинг и анализ значений температуры корпуса СТ;
- ввод и хранение нескольких групп уставок мониторинга;
- непрерывный оперативный контроль работоспособности устройства ГКМТ-01 (самодиагностику) в течение всего времени его работы;
- гальваническую развязку всех входов и выходов, включая питание для обеспечения высокой помехозащищённости.
Устройства мониторинга состояния силовых трансформаторов ГКМТ-01 включают в себя семейства, отличающиеся диапазонами измерений СКЗ виброскорости и назначением к применению, в зависимости от мощности контролируемого объекта (силового трансформатора).
Обозначение устройств при заказе:
Устройства мониторинга состояния силовых трансформаторов ГКМТ-01-[1]-[2], где
[1] - вид исполнения:
S - для силовых трансформаторов мощностью до 630 кВ А;
M - для силовых трансформаторов мощностью от 630 до 1000 кВ А;
L - для силовых трансформаторов мощностью свыше 1000 кВ • А.
[2] - значение верхнего предела измерения СКЗ виброскорости:
5 - 5 мм/с;
12 - 12 мм/с;
20 - 20 мм/с.
Пример: ГКМТ-01^-20.
Расшифровка: Устройство мониторинга состояния силовых трансформаторов ГКМТ-
01, предназначенное для применения на силовых трансформаторах, мощностью свыше 1000 кВ А и верхним пределом измерения СКЗ виброскорости 20 мм/с.

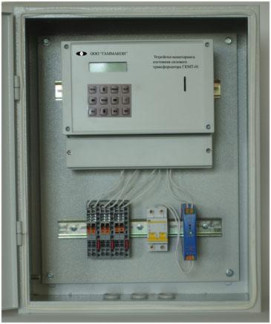

Фотографии общего вида комплектующих ГКМТ-01, а также размещение мест пломбировок от несанкционированного доступа приведены на рисунках 1, 2 и 3.
Ч'
-
| ГКМТ-01 | |
| Блок коммутации | |
| jfcji. номер | |
| © | |
б)
Метрологические и технические характеристики СИ представлены в таблице 1. Таблица 1.
| № п.п. | Наименование характеристики | модель | ||
| ГКМТ-01 -[1]-5 | ГКМТ-01 -[1]-12 | ГКМТ-01 -[1]-20 | ||
| 1 | Рабочий диапазон частот, Гц (частотная характеристика в соответствии с ГОСТ ИСО 2954-97) | от 10 до 1000 | ||
| 2 | Значение базовой частоты, Гц | 80 | ||
| 3 | Диапазон измерений и сигнализации СКЗ виброскорости, мм/с: | |||
| - верхнее значение диапазона | 5 | 12 | 20 | |
| - нижнее значение диапазона | 0,3 | |||
| 4 | Пределы основной относительной погрешности измерения и сигнализации СКЗ виброскорости, % | ±5 | ||
| 5 | Относительный коэффициент поперечного преобразования виброметра ВЛИ-01 на частоте 80 Гц, %, не более | 2 | ||
| 6 | Пределы дополнительной относительной погрешности измерения величин СКЗ виброскорости (коэффициент влияния температуры) в рабочем диапазоне температур, %/°С: | ±0,03 | ||
| 7 | Диапазон измерения СКЗ силы переменного тока, А | от 0,05 до 5,0 | ||
| 8 | Пределы относительной погрешности измерения СКЗ силы переменного тока, % | ±2 | ||
| 9 | Диапазон измерения температуры основания виброметра, °С | от минус 50 до плюс 125 | ||
| 10 | Пределы абсолютной погрешности измерения температуры основания виброметра, °С | ±2 | ||
| 11 | Рабочий диапазон температуры виброметра, °С | |||
| - в рабочем режиме | от минус 50 до плюс 80 | |||
| - в течение не более 10 мин | от 80 до 125 | |||
| 12 | Масса составных частей устройства, кг, не более: | |||
| - блок индикации (БИ) | 1 | |||
| - виброметр ВЛИ | 0,45 | |||
| - блок коммутации (БК) | 0,1 | |||
| 13 | Потребляемая мощность, В • А, не более | |||
| - БИ | 15 | |||
| - дополнительно на каждую точку измерения | 10 | |||
| 14 | Питание от сети переменного тока | |||
| - частота, Гц | от 49 до 51 | |||
| - напряжение, В | от 187 до 242 | |||
| 15 | Время наработки на отказ, ч, не менее | 75000 | ||
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографской печатью, а также на заднюю панель блока индикации методом шелкографии.
всего листов 6
Комплектность устройства мониторинга состояния силовых трансформаторов ГКМТ-01 представлена в таблице 2.
Таблица 2.
| Наименование | Обозначение | Количество |
| Шкаф устройства ГКМТ-01 | - | 1 |
| Блок индикации | - | 1 |
| Блок коммутации | - | от 1 до 30* |
| Виброметр ВЛИ-01 | ТУ 4277-001-80370159-2011 | от 2 до 60* |
| Руководство по эксплуатации | 4277-001-40592111-2014 РЭ | 1 |
| Паспорт | 4277-001-40592111-2014 ПС | 1 |
| Методика поверки | 4277-001-40592111-2014 МП | 1 |
* в зависимости от заказа в комплектность поставки устройств ГКМ' 30 блоков коммутации и от 2 до 60 виброметров ВЛИ-01.
-01 может входить от 1 до
осуществляется по документу 4277-001-40592111-2014 МП «Устройства мониторинга состояния силовых трансформаторов ГКМТ-01. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 11.06.2014 г.
При проведении поверки применяется следующее поверочное оборудование:
- станция для калибровки преобразователей вибрации 9155 (Госреестр СИ № 4569910);
- преобразователи пьезоэлектрические 8305 (Госреестр № 8513-81);
- усилитель измерительный 2635 (Г осреестр № 7111-79);
- термометры сопротивления платиновые вибропрочные эталонные ПТСВ-1-2 (Госреестр № 32777-06);
- мультиметры цифровые АМ-1108 (Госреестр № 47619-11).
4277-001-40592111-2014 РЭ «Устройства мониторинга состояния силовых трансформаторов ГКМТ-01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам мониторинга состояния силовых трансформаторов ГКМТ-01
1. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
2. «Устройства мониторинга состояния силовых трансформаторов ГКМТ-01. Технические условия» ТУ 4277-001 -40592111-2014.
Применяется вне сферы государственного регулирования обеспечения единства измерений.
