| Номер в госреестре | 59205-14 |
| Наименование СИ | Киловольтметры спектральные цифровые |
| Обозначение типа СИ | КВЦ-120А |
| Изготовитель | ООО "ИЦ России Современные технологии", г.Волгоград |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Киловольтметры спектральные цифровые КВЦ-120А (далее по тексту -киловольтметры) предназначены для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметров основан на масштабном преобразовании высокого входного напряжения в заданное число раз высоковольтным делителем с последующим преобразованием выходного напряжения делителя при помощи АЦП.
Киловольтметры имеют три модификации (модели): КВЦ-120А-0,25, КВЦ-120А-0,5 и КВЦ-120А-1,0. Модификации различаются между собой погрешностью измерения напряжения.
Функционально киловольтметры включают в себя делитель высоковольтный резистивного типа и блок индикации, соединенные между собой кабелем. Органы управления киловольтметра и средства индикации расположены на передней панели блока индикации. На задней панели блока индикации расположены: разъём для подключения сетевого питания с сетевым предохранителем, разъём для подключения высоковольтного делителя, клемма заземления.
На дисплее блока индикации предусмотрено постоянное отображение трех значений измеряемого напряжения - действующее, среднее и амплитудное. Одновременное измерение трёх значений позволяет оценить вид, форму и искажения измеряемого напряжения.
Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметрах предусмотрена возможность установки различного времени усреднения измерения: 0,4; 0,8; 1,2; 2,4; 4,8 с.
Киловольтметры позволяют производить до семи записей измеряемого значения напряжения с длительностью записи не менее 1,5 секунды каждая.
Киловольтметры дополнительно имеют функцию определения формы и спектра измеряемого напряжения в режиме реального времени с помощью подключенного к киловольтметру через интерфейс USB персонального компьютера.

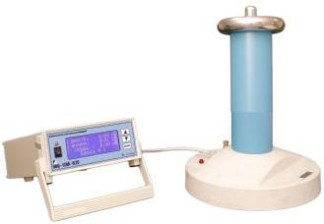

Общий вид киловольтметров спектральных цифровых КВЦ-120А Программное обеспечение
Киловольтметры имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность киловольтметров незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «kvc120a» |
| Номер версии (идентификационный номер ПО) | не ниже 4.00 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Диапазон измерения среднеквадратических значений напряжения переменного тока частотой 50 Гц, кВ | от 4 до 120 |
| Характеристика | Значение |
| Диапазон измерения напряжения постоянного тока, кВ | от 4 до 120 |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, %: - для модели КВЦ-120А-0,25 - для модели КВЦ-120А-0,5 - для модели КВЦ-120А-1,0 | ± 0,25 + 0,02 • (120 1) |_ х J Г 120 1 ± 0,5 + 0,04 • ( 1) |_ х J ± 1,0 где Х - измеренное значение напряжения в проверяемых точках. |
| Потребляемая мощность от сети переменного тока, В-А | не более 15 |
| Входное сопротивление по постоянному току, МОм | 500 ±10 % |
| Время установления рабочего режима, с, не более | 5,0 |
| Электропитание киловольтметров | Сеть переменного тока напряжением (220±22) В частотой (50±0,5) Гц |
| Габаритные размеры, мм, не более - блока индикации - делителя высоковольтного | 235 х 105 х 280 300 х 300 х 650 |
| Масса, кг, не более - блока индикации - делителя высоковольтного | 2,4 ± 0,15 8,9 ± 0,3 |
| Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа | От плюс 5 до плюс 40 30-80 от 84 до 106,7 |
| Средняя наработка на отказ, не менее, ч | 5000 |
| Средний срок службы, не менее, лет | 5 |
наносится на лицевую панель блока индикации полиграфическим методом, на основание делителя высоковольтного в виде шильдика, на титульный лист паспорта типографским способом.
| Наименование | Обозначение | Количество, шт. |
| Киловольтметр спектральный цифровой КВЦ-120А: - блок индикации - делитель высоковольтный | СТСК.468122.003 СТСК.463372.002 | 1 1 |
| Кабель соединительный | 1 (длина не менее 3 м) | |
| Кабель USB | 1 | |
| Кабель сетевой | 1 (длина не менее 1,5 м) | |
| Вставка плавкая 1,0 А | 1 | |
| Паспорт | 4221-008-93527556-2014 ПС | 1 |
| Копия сертификата соответствия | 1 | |
| Методика поверки | 4221-008-93527556-2014 МП | 1 |
| Сумка для переноски киловольтметра | 1 |
осуществляется по документу 4221-008-93527556-2014 МП «Киловольтметры спектральные цифровые КВЦ-120А. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 года.
Основные средства поверки: вольтметр амплитудный ВА-3.1 (г.р.№48113-11); трансформатор напряжения измерительный эталонный NVRD ( г.р. №56003-13); трансформатор напряжения эталонный 4820-HV spez ( г.р. № 28982-05); источник высокого напряжения ИВН-500 из состава ГЭТ175-2009; государственный первичный специальный эталон единицы электрического напряжения постоянного тока в диапазоне ±(1.500) кВ (ГЭТ181-2010).
приводятся в паспорте 4221-008-93527556-2014 ПС.
Нормативные и технические документы, устанавливающие требования к киловольтметрам спектральным цифровым КВЦ-120А
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
5. ТУ 4221-008-93527556-2014 «Киловольтметры спектральные цифровые КВЦ-120А. Технические условия».
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
