| Номер в госреестре | 59245-14 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра системы управления нештатными элементами и обвязки изделия (СУНЭ) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ) |
| Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления нештатными элементами и обвязки изделия (СУНЭ) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ) (далее - система) предназначены для измерений электрического сопротивления и силы постоянного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от измерительных преобразователей СУНЭ на испытательной станции ИС-102 ФКП «НИЦ РКП», г. Пересвет.
Принцип действия системы основан на преобразовании аналоговых электрических сигналов, поступающих от датчиков давлений потенциометрического типа, термопреобразователей сопротивления и стендовых преобразователей, в частотноимпульсные сигналы (2000.. .10000) Гц с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного АЦП в цифровой код и обработкой информации в ПЭВМ, а также выдачи сигналов для решения задач по управлению СУНЭ.
Система представляет собой совокупность каналов измерений относительного сопротивления потенциометрических датчиков давлений, каналов измерений электрического сопротивления резистивных датчиков температур и каналов измерений силы постоянного тока от стендовых преобразователей.

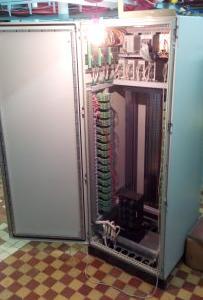

Конструктивно система смонтирована в 4-х шкафах (стойках) фирмы «RITTAL»: в стойке контроллеров и преобразователей расположены преобразователи типа АЧП2-06.Ех, АЧП3-04.Ех, АЧП4-01.Ех, блоки распределения сигналов типа БРС, адаптеры SW-МСКЧ и контроллеры управления и регистрации типа СИКОН-М1 и СИКОН-М3, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС), сетевое оборудование которой смонтировано в 2 стойках коммутаторов ЛВС; в стойке управления расположены модули ввода-вывода дискретных сигналов.
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Программное обеспечение (ПО) СУНЭ предназначено для реализации всех функций системы и состоит из следующих компонентов:
- «Программа пульта оператора»;
- программа «Пульт ведущего испытаниями (мнемосхема)»;
- программа «Инженерный пульт»;
- «Программа экспресс-обработки результатов испытаний»;
- динамически загружаемая библиотека «BaseCalcFunc.dll».
«Программа пульта оператора» предназначена для управления дискретными элементами автоматики стенда и изделия, представления и регистрации информации, необходимой оператору.
Программа «Пульт ведущего испытаниями (мнемосхема)» предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов СУНЭ в режиме реального времени.
Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов СУНЭ в режиме реального времени.
«Программа экспресс-обработки результатов испытаний» обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУНЭ.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики СУНЭ нормированы с учетом метрологически значимого ПО.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10.70076.9-01 12 3 |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32(IEEE 1059-1993) |
Основные метрологические характеристики измерительных каналов (ИК) системы представлены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК системы
| Измеряемый параметр | Тип модуля, измерительного преобразователя в ИК | Диапазон измерений | Количество каналов | Пределы допускаемой погрешности, % |
| Относительное сопротивление | АЧП2-06.Ех, БРС, SW-МСКЧ, СИКОН-М3 | от 5 до 100 % | 24 | ± 0,20 (абсолютная погрешность) |
| Относительное сопротивление | АЧП2-06.Ех, SW-МСКЧ, СИКОН-М1 | от 5 до 100 % | 32 | ± 0,20 (абсолютная погрешность) |
| Электрическое сопротивление | АЧП3-04.Ех, БРС, SW-МСКЧ, СИКОН -М3 | от 0 до150 Ом | 4 | ± 0,20 (к диапазону) |
| Сила постоянного тока | АЧП4-Ех, БРС, SW-МСКЧ, СИКОН-М3 | от 4 до 20 мА | 4 | ± 0,20 (к верхнему пределу) |
Основные технические и эксплуатационные характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические и эксплуатационные характеристики системы
| Характеристика | Значение |
| Напряжение питающей сети переменного тока, В | от 205 до 230 |
| Напряжение питающей сети постоянного тока, В | от 24 до 34 |
| Частота питающей сети переменного тока, Гц | от 49 до 51 |
| Время непрерывной работы, ч, не менее | 72 |
| Ресурс работы в течение 10 лет, ч, не менее | 15000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % - атмосферное давление, кПа | от 10 до 35 до 80 от 84 до 107 |
| Габаритные размеры (глубинахширинахвысота), мм, не более: - стойка контроллеров и преобразователей - стойка управления - стойка коммутаторов ЛВС - 2 шт. | 800x800x2000 800x400x1800 600x500x895 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации 36.29810.000.000 РЭ типографским способом.
В комплект поставки входят:
- Каналы измерительные (электрическая часть) единичного экземпляра системы управления нештатными элементами и обвязки изделия (СУНЭ) для проведения стендовых испытаний изделий РКТ;
- Программное обеспечение;
- Комплект ЗИП;
- Руководство по эксплуатации 36.29810.000.000 РЭ, включая методику поверки. Поверка
осуществляется в соответствии с Приложением Б «Методика поверки (калибровки) каналов измерительных (электрическая часть) единичного экземпляра СУНЭ» Руководства по эксплуатации 36.29810.000.000 РЭ, утвержденным ФГУП «ВНИИМС» 30 сентября 2014 г. Основное оборудование для поверки (калибровки):
- магазин сопротивлений Р4831 (диапазон от 0,002 до 111111 Ом, класс точности 0,02/2-10-6),
- калибратор программируемый П320 (пределы допускаемой основной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 100 мА ± (0,1 -1к + 1) мкА, где 1к
- безразмерная величина, численно равная воспроизводимому значению силы постоянного тока).
Методы измерений изложены в документе «Система управления нештатными элементами и обвязки изделия (СУНЭ). Руководство по эксплуатации 36.29810.000.000 РЭ».
Нормативные документы, устанавливающие требования к каналам измерительным (электрическая часть) единичного экземпляра системы управления нештатными элементами и обвязки изделия (СУНЭ) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ)
ГОСТ Р 8.596-2002 ГСИ. Системы информационно-измерительные. Метрологическое обеспечение. Общие положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
