Антенны биконические измерительные НБА-02, НБА-02/1, 59250-14

Назначение

Антенны биконические измерительные НБА-02, НБА-02/1 (далее - антенны НБА-02, НБА-02/1) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.

Описание

Конструктивно антенны НБА-02 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом дифференциального усилителя с блоком питания (далее - усилитель). К корпусу усилителя прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.

На корпусе усилителя расположены включатель (выключатель) питания, индикатор включения (выключения) питания, индикатор разрядки аккумуляторных батарей и разъем для подключения устройства зарядного.

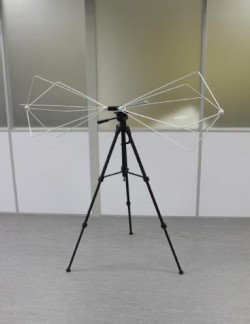

Внешний вид антенны НБА-02 приведен на рисунках 1 и 2.

Под действием электрического поля в биконическом симметричном вибраторе антенны НБА-02 наводится ЭДС, которая пропорциональна напряженности электрического поля. Сигнал с биконического симметричного вибратора через усилитель подается на выходной ВЧ соединитель. К выходному ВЧ соединителю подключается кабель.

Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны НБА-02 в диапазоне частот от 9 кГц до 2500 МГц.

Блок питания состоит из аккумуляторной батареи и устройства сигнализации разряда аккумуляторной батареи.

Для зарядки аккумуляторной батареи в комплект поставки входит устройство зарядное.

Конструктивно антенны НБА-02/1 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом согласующего устройства.. К корпусу согласующего устройства прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.

Внешний вид антенны НБА-02/1 приведен на рисунках 3 и 4.

Под действием электрического поля в биконическом симметричном вибраторе антенны НБА-02/1 наводится ЭДС, которая пропорциональна напряженности электрического поля. Сигнал с биконического симметричного вибратора передается в коаксиальный тракт с волновым сопротивлением 50 Ом, подключаемого к измерительному приемному устройству.

На ручке антенн НБА-02, НБА-02/1 имеется устройство, позволяющее закреплять антенну на стандартный штатив.

От несанкционированного доступа антенны НБА-02 защищены пломбированием одного из винтов на корпусе усилителя.

Антенны НБА-02/1 защищены от несанкционированного доступа пломбированием одного из винтов на корпусе согласующего устройства.

Схемы пломбирования антенн НБА-02, НБА-02/1 от несанкционированного доступа и места нанесения знака утверждения типа приведены на рисунках 5 и 6.

Антенны НБА-02, НБА-02/1 могут применяться для измерений напряженности синусоидальных, шумовых и импульсных электрических полей радиопомех в лабораторных помещениях и экранированных камерах при решении задач обеспечения электромагнитной совместимости технических средств, защиты информации.

1    - приемный биконический симметричный вибратор    4 - выходной ВЧ соединитель

|00 |Ю

2    - дифференциальный усилитель с блоком питания    5 - штатив

3    - ручка антенны

1    - индикатор включения (выключения) питания, индикатор разрядки аккумуляторной батареи

2    - включатель (выключатель) питания

3    - разъем для подключения устройства зарядного

3

1    - приемный биконический симметричный вибратор

2    - согласующее устройство

3    - штатив

3

1    - согласующее устройство

2    - ручка антенны

3    - выходной ВЧ соединитель

1    - место пломбировки от несанкционированного доступа

100 14^

2    - место нанесения знака утверждения типа

Рисунок 5 - Антенна НБА-02

Вид сзади    Вид спереди

1    - место пломбировки от несанкционированного доступа

2    - место нанесения знака утверждения типа

Рисунок 6 - Антенна НБА-02/1

Технические характеристики

Метрологические и технические характеристики антенн НБА-02 Диапазон частот, МГц

от 0,009 до 2500. от 14 до 56.

± 2,0. 2,0.

Диапазон изменений коэффициента калибровки, дБ (м 1)

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

Коэффициент стоячей волны (КСВН), не более Напряжение собственных шумов иш при полосе пропускания А/

и среднеквадратическом детекторе, дБ (1 мкВ) не более значений, приведенных в таблице 1. Таблица 1

Наибольшая измеряемая напряженность электрического поля, дБ (мкВ-м 1)    140.

Напряжение питания постоянного тока, В    6. Время непрерывной работы при полностью заряженной

аккумуляторной батарее, ч, не менее    10.

Тип выходного ВЧ соединителя    розетка N-типа.

Габаритные размеры (длина х ширина х высота), мм, не более    510*225*65.

Масса, кг, не более    1,2 Рабочие условия применения:

-    температура окружающего воздуха, ОС    от 15 до 25;

-    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106 (от 630 до 795); относительная влажность воздуха, %    от 30 до 80.

Метрологические и технические характеристики антенн НБА-02/1 Диапазон частот, МГц

от 30 до 300. от 13 до 38.

± 2,0. 2,4. 100.

розетка N- типа.

3,2.

885*1435*555.

от 15 до 25;

от 84 до 106 (от 630 до 795); от 30 до 80.

Диапазон изменений коэффициента калибровки, дБ (м 1)

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

Коэффициент стоячей волны (КСВН), не более Максимальная мощность на входе, мВт, не более Тип выходного ВЧ соединителя Масса, кг, не более

Г абаритные размеры (длина * ширина * высота), мм, не более Рабочие условия применения:

-    температура окружающего воздуха, С

-    атмосферное давление, кПа (мм рт.ст.) относительная влажность о воздуха, %

Знак утверждения типа

наносится на титульные листы документов «Антенна биконическая измерительная НБА-02. Формуляр. ПНРМ.464653.005 ФО» и «Антенна биконическая измерительная НБА-02/1. Формуляр. ПНРМ.464653.006 ФО» методом компьютерной графики и на корпуса дифференциального усилителя и согласующее устройство в виде этикетки, выполненной типографским способом.

Комплектность средств измерений

Комплект поставки антенны НБА-02 приведен в таблице 2, комплект поставки антенны НБА-02/1 приведен в таблице 3.

Таблица 2

Таблица 3

Поверка

осуществляется по документу ПНРМ.464653.005 МП «Инструкция. Антенны биконические измерительные НБА-02, НБА-02/1. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 31 июля 2014 года.

Основные средства поверки:

- государственный рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1, регистрационный № 3.1.ZZT.0082.2013, диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки поверяемых антенн от 0 до 50 дБ (1 м-1), пределы допускаемой абсолютной погрешности коэффициента калибровки ± 1дБ (1 м-1);

-    государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2, регистрационный № 3.1.ZZT.0088.2013, диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ;

-    государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М, регистрационный № 3.1.ZZT.0086.2013, диапазон воспроизведения напряженности электрического поля от 0,25 до 2,5 В-м 1, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля в ± 4,5 (в диапазоне частот от 10 Гц до 30 МГц), ± 12,0 (в диапазоне частот от 30 МГц до300 МГц).

Сведения о методах измерений

Антенна биконическая измерительная НБА-02. Руководство по эксплуатации ПНРМ.464653.005 РЭ.

Антенна биконическая измерительная НБА-02/1. Руководство по эксплуатации ПНРМ.464653.006 РЭ.

Нормативные и технические документы, устанавливающие требования к антеннам биконическим измерительным НБА-02, НБА-02/1

1    ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

2    ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

3    ГОСТ 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 148,4 ГГц.

4    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

5    Антенна измерительная рамочная ЭЛ-01. Технические условия. ЯТИР.464619.018 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
