| Номер в госреестре | 59263-14 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | МЕ |
| Изготовитель | ЗАО "Петролеум Системс", г.Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 05.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки измерительные МЕ (далее - установки) предназначены для измерений объема
2 2
и массы топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 мм /с до 40 мм /с (от
0,55 сСт до 40 сСт) при сливе с ЖД-цистерн в резервуары, перекачке из одних резервуаров в другие, заполнении автоцистерн, отпуске топлива в баки большегрузного автотранспорта, тепловозов.
Измерительная установка состоит из гидравлической части, блока индикации и управления. Гидравлическая часть может состоять из нескольких идентичных гидравлических систем (до 8).
Каждая гидравлическая система включает в себя фильтр грубой очистки с тонкостью фильтрования 60 мкм (фильтрующий элемент - сетка из нержавеющей стали), оснащенный магнитным сепаратором и обратным клапаном, фильтр тонкой очистки с тонкостью фильтрования 30 мкм (фильтрующий элемент - сменный бумажный фильтр), измеритель объема роликолопастного типа с встроенным датчиком импульсов, двухходовой электромагнитный клапан, предназначенный для блокировки подачи топлива в нерабочем режиме и снижения потока в конце измеряемой дозы, а также для блокировки данной гидравлической системы при выходе ее из строя.
В составе установки имеются воздухоотделитель соответствующей производительности и измеритель плотности.
Воздухоотделитель состоит из сепаратора воздуха, камеры низкого давления с клапанами перепуска, аэрации и струйного насоса.
В измерителе плотности реализован принцип зависимости скорости распространения ультразвукового импульса в топливе от его плотности. В состав первичного преобразователя измерителя входят приемник и излучатель ультразвука, два датчика температуры (термосопротивления РИ000), датчик давления и микропроцессорный вычислительный блок. Время между излученным и принятым ультразвуковым импульсом пропорционально плотности измеряемого продукта.
Блок управления установки выполнен в виде электронной платы, размещенной в герметичном отсеке установки (блок электроники), содержащей входные и выходные электрические цепи.
Информационное табло монтируется на лицевой панели блока электроники и предоставляет пользователю информацию об измеренбном количестве перекачанного продукта:
- объем разовой дозы в литрах;
- масса разовой дозы в килограммах;
- суммарный объем в литрах;
- суммарная масса в килограммах;
- текущая температура продукта1;
- текущая плотность продукта*;
- давление в трубопроводе*.
На схемах 1, 2, 3 и 4 указаны места пломбировки.
Рис.1. Пломбировка крышки датчика импульсов (навесная пломба с клеймом поверителя)
Рис.2. Пломбировка крышки измерителя плотности (навесная пломба с клеймом поверителя)
У

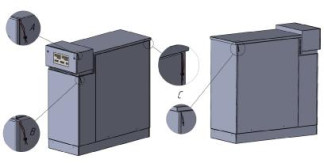

Рис.4. Схема пломбировки корпуса установки. А - навесная пломба с поверительным клеймом, В, С - навесные пломбы ROTOSIL-II сервисной компании.
Программное обеспечение (ПО) отсчетного устройства записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО контроллера невозможны даже на заводе изготовителя. Юстировочные параметры хранятся в энергонезависимой памяти контроллера. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде. Данные о ПО отображаются на индикаторах установки при подаче широковещательной команды «отображение служебной информации» отсчетному устройству. При этом данные отображаются следующим образом:
- поле индикатора ОБЪЕМ: версия ПО;
- поле индикатора МАССА: контрольная сумма ПО;
- поле индикатора ПЛОТНОСТЬ: идентификационное наименование ПО;
- поле суммарного счетчика объема: уникальный номер прибора.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО Q13 | CPU8 | 5.3.13 | 0x2FE8 | CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
| Наименование параметра | Значение параметра |
| Диапазон измерений объемного расхода, дм /мин | от 50 до 2000 |
| Диапазон измерений массового расхода, кг/мин | от 35 до 1800 |
| Наименьший расход через один счетчик, дм3/мин | 5 |
| Наименьший расход через один счетчик, кг/мин | 3 |
| Минимальная доза выдачи через один счетчик, дм | 4 |
| Минимальная доза выдачи через один счетчик, кг | 3 |
| Пределы допускаемой основной относительной погрешности измерения объема при температуре 20 ± 5 °С, %, не более | ± 0,15 |
| Пределы допускаемой основной относительной погрешности измерения массы при температуре 20 ± 5 °С, %, не более | ± 0,15 |
| Пределы допускаемой дополнительной погрешности вызываемой отклонением температуры отличной от 20 °С, в диапазоне рабочих температур, %, не более | ± 0,15 |
| Сходимость показаний, % | 10,151 |
| Номинальная тонкость фильтрования, мкм | 60 |
| Длина раздаточного рукава, м | не менее 4,5 |
| Потребляемая мощность, кВт, не более: | 1 |
| Напряжение питания, В | 220 |
| Количество видов топлива, шт. | 1 |
| Габаритные размеры (длина, ширина, высота), мм, не более: | 1586х660х1630 |
| Масса, кг, не более: | 360 |
| Цена деления указателя разового учета, дм3 | 0,01 |
| Цена деления указателя разового учета, кг | 0,01 |
| Цена деления указателя суммарного учета, дм3 | 1 |
| Цена деления указателя суммарного учета, кг | 1 |
| Верхний предел показаний указателя разового учета, дм3 | 9999,99 |
| Верхний предел показаний указателя разового учета, кг | 9999,99 |
| Верхний предел показаний указателя суммарного учета, дм3 | 9999999,99 |
| Верхний предел показаний указателя суммарного учета, кг | 9999999,99 |
| Условия эксплуатации: температура окружающей среды, °С | от минус 40 до плюс 50 |
| Условия транспортирования и хранения: температура окружающей среды, °С относительная влажность, %: - среднегодовое значение при 15 °С - верхнее значение при 25 °С | от минус 50 до плюс 50 75 100 |
| Степень защиты | 2ЕхdemПBT3 |
| Средний срок службы, лет | не менее 10 |
наносят на маркировочную табличку установки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
| Наименование | Кол. | Примечание |
| У становка измерительная МЕ | 1 | в соответствии с заказом |
| Упаковка | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Компенсатор смещения | 1 | |
| Ключ замка | 2 |
осуществляется по документу МП 59263-14 «ГСИ. Установки измерительные МЕ. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 марта 2014 года.
Основные средства поверки (эталоны):
Установка поверочная средств измерений объема и массы УПМ-100 (Госреестр № 45711-10), с погрешностью ± 0,05%; секундомер СОПпр-2А-3-221 по ГОСТ 5072-79 с погрешностью ± 0,4 с; термометр с ценой деления 0,1 °С и диапазоном измерения от минус 60 до плюс 50 °С с погрешностью ± 1 °C.
Нормативные и технические документы, устанавливающие требования к установкам измерительным МЕ
ТУ 4213-007-78284576-2013 «Установки измерительные МЕ. Технические условия».
| Зарегистрировано поверок | 48 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
