Микроскопы измерительные XPress, 59264-14

Назначение

Микроскопы измерительные XPress (далее по тексту - микроскопы) предназначены для бесконтактных измерений линейных размеров деталей с автоматической регистрацией результатов измерений в цифровой и графической формах.

Описание

Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа при различных типах освещения.

Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.

Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах.

Микроскопы выпускаются в двух модификациях, отличающихся диапазоном измерений. Внешний вид микроскопов приведен на рисунке 1.

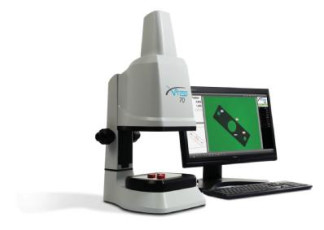

Рис.1. Внешний вид микроскопов измерительных XPress Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 2 Всего листов 3

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измерений линейных размеров, мм:

по оси X - 0 по оси X - 0 погрешности

абсолютной

размеров,

-    Xpress 35:

-    Xpress 70:

Пределы допускаемой

... 28; по оси Y - 0 ... 21 ... 57; по оси Y - 0 ... 43 измерений линейных

мкм:

-    Xpress 35:    ±4

-    Xpress 70:    ±7 Повторяемость результатов измерений, мкм:

-    Xpress 35:    2

-    Xpress 70:    3 Габаритные размеры (ширина x длина x высота), мм, не более:

-    XPress 35    270x375x665

-    XPress 70    270x375x665 Масса, кг, не более:

-    Xpress 35:    14

-    Xpress 70:    15 Условия эксплуатации:

-    температура, °С    20 ±10

-    относительная влажность, %    60 ± 30

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик микроскопов методом этикетирования.

Комплектность

1.    Микроскоп измерительный Xpress    1 шт.

2.    Руководство по эксплуатации «Микроскопы измерительные XPress.

Руководство по эксплуатации»    1 шт.

3.    Методика поверки МП ТИнТ 162-2014 «Микроскопы измерительные XPress.

Методика поверки»    1 экз.

Поверка

осуществляется по документу МП ТИнТ 162-2014 «Микроскопы измерительные XPress. Методика поверки», утвержденным Руководителем ГЦИ СИ ООО «ТестИнТех» в августе 2014 г.

Основные средства поверки:

- мера длины штриховая, диапазон измерений 0-100 мм, разряд 2 по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений изложен в документе «Микроскопы измерительные XPress. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к микроскопам измерительным XPress

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм»;

2.    Техническая документация фирмы «Vision Engineering Ltd.», Великобритания.

Лист № 3 Всего листов 3

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов в соответствии с законодательством Российской Федерации о техническом регулировании.
