Газоанализаторы лазерные LDS 6, 59265-14

Назначение

Газоанализаторы лазерные LDS 6 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли газов в промышленных выбросах и технологических средах.

Описание

Принцип действия газоанализаторов основан на сканировании диодным лазером отдельной спектральной линии поглощения измеряемого компонента газового потока, что обеспечивает высокую селективность прибора и независимость результатов измерения от уровня прозрачности анализируемого потока.

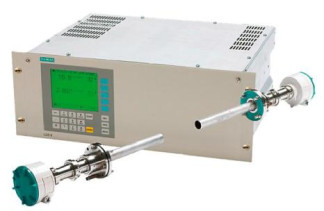

Конструктивно газоанализатор состоит из центрального блока и датчика (сенсорной пары), включающего излучатель и фотоприемник, соединенных гибридным кабелем, содержащим оптоволоконные линии и электрические проводники. Излучение лазера разделяется на пять лучей, три из которых используются для проведения анализа (на трех независимых фотоприемниках), а два - для непрерывного контроля интенсивности излучения лазера и параметров спектральной линии по образцу измеряемого газа, находящемуся в кювете сравнения. Типичное расстояние между излучателем и фотоприемником от 1 до 6 м. На лицевой панели центрального блока находится жидкокристаллический дисплей, на котором отображаются параметры состояния газоанализатора, диапазоны и результаты измерений, а также клавиши управления.

Газоанализатор градуируют при выпуске из производства, градуировочную характеристику рекомендуется контролировать через 6 месяцев.

Датчик поставляется в обычном или взрывозащищенном исполнении 0Ех1а IICT4.

Центральный модуль устанавливается в 19 дюймовую стойку, а сенсорная пара прибора устанавливается непосредственно на газоходах с помощью фланцев.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Защита ПО СИ обеспечивается кодом доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286 -2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2

Предел допускаемой дополнительной погрешности от изменения    0,3

температуры окружающей среды на каждые 10 °С в долях основной погрешности, не более

Предел допускаемой дополнительной погрешности от изменения дав-    0,3

ления анализируемой среды на каждые 5 кПа, не более

Потребляемая мощность, Вт, не более    50

Габаритные размеры, мм, не более:

-    центральный блок    180х380х440

-    датчик    2х165х165х395

Масса, кг, не более:

-    центральный модуль

-    датчик

13

2х11

Условия эксплуатации: диапазон температуры окружающей среды, °С:

-    центральный модуль

-    датчик без взрывозащиты

-    датчик со взрывозащитой

диапазон температуры анализируемой среды, °С диапазон атмосферного давления, кПа

от 5 до 45 от минусЗО до плюс 70 от минус 30 до плюс 60 от минус 5 до плюс 1300 от 70 до 120

Знак утверждения типа

наносится в виде таблички на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализаторы лазерные LDS 6.

Кювета для градуировки газоанализатора (по заказу).

Ячейки TUV/MCERTS для контроля градуировочной характеристики (по заказу): A5E00823339013 для NH3 вер.2, 2 ячейки, A5E00823339015 для H2O вер.2, 2 ячейки, A5E00823339014 для NH3/H2O вер.2, 3 ячейки, A5E00823339003 для NH3 вер.1, 2 ячейки, A5E00823339005 для H2O вер.1, 2 ячейки; A5E00823339004 для NH3/H2O вер.1, 3 ячейки; A5E00823339008 для HCl, 2 ячейки; A5E00823339009 для HCl /H2O, 3 ячейки; A5E00823339007 для H2O (только для анализаторов HCl /H2O), 5 ячеек; A5E00823339002 для H2O (только для анализаторов NH3 /H2O) вер.1, 5 ячеек; A5E00823339012 для H2O (только для анализаторов NH3 /H2O) вер.2, 5 ячеек; A5E00823339006 для HCl, 5 ячеек; A5E00823339001 для NH3 вер.1, 5 ячеек; A5E00823339011 для NH3 вер.2, 5 ячеек.

Комплект ЗИП.

Руководство по эксплуатации.

Инструкция по поверке.

Поверка

осуществляется по документу МП 59265-14 "Инструкция. Газоанализаторы лазерные LDS 6.Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 18 сентября

2014 г.

Основные средства поверки:

-    ГСО-ПГС: №№ 10253-2013, 10326-2013, 10371-2013, 10375-2013, 10240-13, 102412013;

-    генератор влажного газа "Родник-4М" по 5К2.844.067 ТУ.

Сведения о методах измерений

нет.

Нормативные документы, устанавливающие требования к газоанализаторам лазерным

LDS 6

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Рекомендации к применению

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области охраны окружающей среды.
