Газоанализаторы портативные одноканальные Protege ZM, 59268-14

Г азоанализаторы портативные одноканальные Protege ZM Назначение средства измерений

Газоанализаторы портативные одноканальные Protege ZM предназначены для измерения объемной доли в воздухе рабочей зоны одного из определяемых компонентов (оксид углерода, сероводород или кислород), а также сигнализации о достижении измеряемой величиной установленных пороговых значений.

Описание

Газоанализаторы портативные одноканальные Protege ZM (далее - газоанализаторы) представляют собой портативные одноканальные газоанализаторы непрерывного действия.

Способ отбора пробы - диффузионный.

Принцип действия газоанализаторов электрохимический.

Конструктивно газоанализатор выполнен в пластиковом обрезиненном корпусе, на лицевой панели которого расположены жидкокристаллический дисплей, одна клавиша управления, отверстие излучателя звуковой сигнализации, отверстия для диффузионного забора пробы и окна светодиодов и инфракрасного порта. На задней стороне корпуса закреплена металлическая клипса для крепления газоанализатора к одежде оператора.

На дисплей выводятся следующие данные:

-    оставшееся время работы и/или результат измерений (настраивается пользователем);

-    уровень заряда батареи;

-    обозначение определяемого компонента в виде химической формулы («CO», «H2S», «02») и единицы измерений (ppm для оксида углерода и сероводорода, % для кислорода);

-    символ, свидетельствующий о положительном результате проверки работоспособности газоанализатора (проводится при активации газоанализатора и далее автоматически каждые 20 ч).

Электрическое питание газоанализаторов осуществляется от несменного элемента питания

- литий-ионной батареи.

Газоанализатор обеспечивает выполнение следующих функций:

-    непрерывное измерение содержания определяемого компонента;

-    сигнализацию (звуковую, световую, вибрационную) о превышении двух заданных пороговых значений содержания определяемого компонента;

-    сохранение результатов измерений в энергонезависимой памяти газоанализатора (в журнале данных могут храниться сведения о 25 событиях);

-    диагностику состояния сенсора.

Газоанализаторы выполнены во взрывозащищенном исполнении, уровень взрывозащиты «искробезопасная цепь «ia», маркировка взрывозащиты 0Ex ia IIC Т4 Ga.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66/67 по ГОСТ 14254-96.

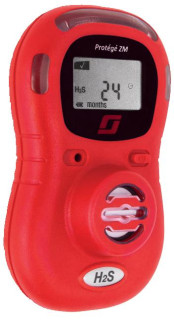

Внешний вид газоанализатора приведен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

-    встроенное;

-    автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);

-    непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

-    диагностику аппаратной части газоанализатора;

-    настройку нулевых показаний, чувствительности газоанализатора, изменение пороговых значений;

-    хранение и передачу на персональный компьютер с установленным автономным ПО журнала измерений и событий из памяти газоанализатора.

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли определяемого компонента по данным от сенсора;

2)    непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

3)    непрерывную самодиагностику аппаратной части газоанализатора.

Встроенное ПО газоанализатора идентифицируется посредством автономного ПО.

Лист № 3 Всего листов 5

Автономное ПО «Scott Safety IR Connect» для персонального компьютера под управлением ОС семейства Microsoft Windows (XP, Vista, 7) предназначено для сбора и передачи измерительной информации от газоанализаторов, подключаемых посредством инфракрасного порта. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты встроенного ПО соответствует уровню "С", автономного - «А» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

2)    Предел допускаемой вариации выходного сигнала газоанализатора,

в долях от предела допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на

каждые 10 °С, в долях от предела допускаемой основной погрешности    1,0

4)    Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих услови-

ях эксплуатации от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности

6)    Интервал времени работы от нового элемента питания, лет, не менее Примечание - при условии работы сигнализации не более 4 мин в сутки.

1,0

2

7)    Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

94

56

33

0,076

2

26 000

8)    Габаритные размеры газоанализаторов, мм, не более:

-    высота

-    ширина

-    толщина

9)    Масса газоанализатора, кг, не более

10)    Средний срок службы, лет

11)    Средняя наработка на отказ, ч,

Условия эксплуатации

»-»    0/-ч

от минус 10 до плюс 50

-    диапазон температуры окружающей среды, C

-    диапазон относительной влажности окружающей

среды при температуре 25 0C, %    от 5 до 95 (без конденсации)

-    диапазон атмосферного давления, кПа    от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится на табличку на задней стороне газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1752-2014 «Газоанализаторы портативные одноканальные Protege ZM. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» мая 2014 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси (ГС) оксид углерода - воздух (ГСО 102422013), сероводород - воздух (ГСО 9172-2008), кислород - азот (ГСО 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-21-5-85;

-    азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

Методика измерений приведена в документе «Газоанализаторы портативные одноканальные Protege ZM. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным одноканальным Protege ZM

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей

зоны.

4    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    Техническая документация изготовителя «Scott Health and Safety Ltd», Великобритания.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.
