| Номер в госреестре | 59276-14 |
| Наименование СИ | Имитаторы сигналов сложного вида |
| Обозначение типа СИ | АВРОРА-3 |
| Изготовитель | ЗАО НПЦ фирма "НЕЛК", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 28.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Имитаторы сигналов сложного вида «АВРОРА-3» (далее - имитаторы) предназначены для воспроизведения радиосигналов, с нормированными значениями несущей частоты и полосы, имитирующих работу различных радиопередающих устройств с амплитудной, фазовой и частотной модуляциями и их комбинациями.
Конструктивно имитатор выполнен в виде моноблочного прибора. Управление имитатором осуществляется с помощью специального программного обеспечения (СПО) установленного на ПЭВМ и через карманный персональный компьютер (КПК), который обеспечивает передачу команд по беспроводному интерфейсу стандарта WiFi, что делает возможным скрытое управление генератором при его закладке или перемещении.
Принцип действия заключается в излучении имитатором под управлением СПО радиосигналов с заданными оператором параметрами несущей частоты, мощности, вида модуляции и модулирующего сигнала:
• немодулированная несущая;
• амплитудная модуляция;
• амплитудная модуляция с частично подавленной несущей;
• амплитудная модуляция с подавленной несущей;
• амплитудная однополосная модуляция;
• амплитудная однополосная модуляция с частично подавленной несущей;
• амплитудная однополосная модуляция с подавленной несущей;
• частотная модуляция;
• фазовая модуляция;
• частотная манипуляция (FSK);
• фазовая манипуляция (PSK);
• амплитудно-фазовая манипуляция (QAM);
• генератор шума;
• телевизионный сигнал;
• шумоподобный сигнал (ШПС);
• GSM-сигнал;
• Bluetooth-сигнал;
• Wi-Fi-сигнал;
• TETRA - сигнал;
• ZigBee - сигнал;
• DECT-сигнал;
• WiMAX- сигнал;
• ЧРК-ЧМ сигнал (многоканальные системы с частотным разделением каналов);
• CDMA-сигнал (многоканальные системы с кодовым разделением каналов);
• радиосигнал с программно-перестраиваемым значением несущей частоты (ППРЧ);
• радиосигнал сверхкороткой передачи (СКП).

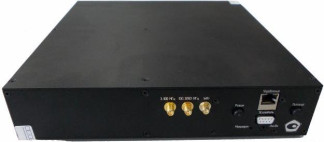

Внешний вид имитатора и КПК, место пломбировки от несанкционированного доступа и место для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - место для нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа
Рисунок 1
Работа имитатора осуществляется под управлением СПО «Аврора-3». Информационный обмен между имитатором и ЭВМ осуществляется по интерфейсам Ethernet или WiFi.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование ПО | «Аврора-3» |
| номер версии (идентификационный номер) ПО | 0.7.0.1173 |
| цифровой идентификатор ПО | f8f48c48d387fed95e9afed00b856695 |
| другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идентификатора ПО - MD5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики имитаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц | от 3 до 3000 |
| Пределы допускаемой относительной погрешности установки несущей частоты | ± 5 • 10-6 |
| Минимальный шаг перестройки по частоте, кГц | 1,0 |
| Максимальная полоса формируемого сигнала по уровню минус 3дБ, МГц | 50 |
| Мощность радиочастотного сигнала на нагрузке 50 Ом для немодулированного сигнала, в зависимости от диапазона частот, мВт, не менее: - от 3,0 до 20 МГц - от 20 до 100 МГц - от 100 до 1600 МГц - от 1600 до 3000 МГц | не нормируется 100 60 30 |
| Минимальный шаг изменения выходной мощности, дБ | 1,0 |
| Напряжение питания от сети переменного тока частотой (50±2) Гц, В | 220 ± 22 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 302 х 270 х 59 |
| Масса (без упаковки и принадлежностей), кг, не более | 4,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % | 20 ± 5 до 80 |
наносится на переднюю панель имитатора в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Комплект поставки включает:
- имитатор сигналов сложного вида «АВРОРА-3» (ЗИП, кабель питания) -1 шт.;
- выносной пульт управления на базе КПК - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 59276-14 «Инструкция. Имитаторы сигналов сложного вида «АВРОРА-3». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в 17.09.2014 года.
Основное средство поверки:
- анализатор спектра Е4440А (рег. № 26411-04), диапазон частот от 3 Гц до
26,5 ГГц, пределы допускаемой относительной погрешности частоты опорного кварцевого генератора ± 1,8-10" , диапазон измерений уровня сигнала от минус 155 дБм до плюс 30 дБм, пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 50 МГц ± 0,7 дБ.
Имитатор сигналов сложного вида «АВРОРА-3». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к имитаторам сигналов сложного вида «АВРОРА-3»
1. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,50 ГГц.
2. ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и частоты.
3. ЛИБЮ.4243000.007 ТУ. Имитатор сигналов сложного вида «АВРОРА-3». Технические условия.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 18.09.2024 |
