| Номер в госреестре | 59277-14 |
| Наименование СИ | Машины трехкоординатные измерительные |
| Обозначение типа СИ | ALTERA |
| Изготовитель | "Nikon Metrology UK, Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 05.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины трехкоординатные измерительные ALTERA (далее КИМ) предназначены для измерений геометрических размеров и расположения поверхностей, проведения статистического анализа, измерения профилей деталей сложной формы.
Машины трехкоординатные измерительные ALTERA выпускаются восьми типоразмеров, различающихся диапазонами измерений. По гранитным направляющим КИМ перемещается портал с траверсой, несущей измерительную головку.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка с контактными датчиками TP20, TP200, SP25 фирмы Renishaw или лазерными сканерами LC15Dx, LC50Cx, LC60Dx. Конструкция машины портальная с неподвижным измерительным столом и боковым приводом портала. КИМ ALTERA оснащается системой быстрой установки/снятия измерительных головок (Рисунок 1 б).
Перемещение высокостабильного керамического портала и траверсы осуществляется на воздушных подшипниках с помощью замкнутой ременной фрикционной передачи из нержавеющей стали. Перемещения центра щупа головки измеряются оптическими считывающими линейками с высоким разрешением 0,05 мкм, установленными вдоль каждой из осей, и соответствующими считывающими головками. КИМ снабжены встроенной системой компенсации температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе также расположен пульт управления, контроллер датчика касания и другое периферийное оборудование.
В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

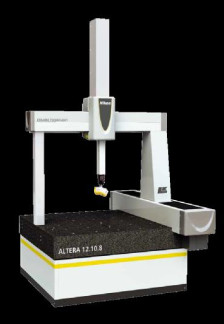

Общий вид КИМ ALTERA представлен на рисунке 1 а.
Машины трехкоординатные измерительные ALTERA оснащены программными обеспечениями CMM-MANAGER, CAMIO, Focus, Modus. Вычислительные алгоритмы расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CMM- MANAGER | CMM-Manager | 3x | USB-ключ HASP | Бинарный |
| CAMIO | Camio Studio | 7x | USB-ключ HASP | Бинарный |
| Focus | Focus Scan/Inspection | 10x | USB-ключ HASP | Бинарный |
| Modus | Modus | 3x | USB-ключ HASP | Бинарный |
Лист № 3 Всего листов 5
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ ALTERA соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Типоразмер | Габаритные размеры, мм | Диапазон измерений, мм | ||||
| По оси X | По оси Y | По оси Z | По оси X | По оси Y | По оси Z | |
| 7.5.5 | 1573 | 1257 | 2505 | Св. 0 до 711 вкл. | Св. 0 до 508 вкл. | Св. 0 до 508 вкл. |
| 8.7.6 | 1673 | 1460 | 2705 | Св. 0 до 813 вкл. | Св. 0 до 711 вкл. | Св. 0 до 610 вкл. |
| 10.7.6 | 1876 | 1460 | 2705 | Св. 0 до 1016 вкл. | Св. 0 до 711 вкл. | Св. 0 до 610 вкл. |
| 15.7.6 | 2384 | 1460 | 2575 | Св. 0 до 1524 вкл. | Св. 0 до 711 вкл. | Св. 0 до 610 вкл. |
| 10.10.8 | 1876 | 1765 | 2985 | Св. 0 до 1016 вкл. | Св. 0 до 1016 вкл. | Св. 0 до 813 вкл. |
| 12.10.8 | 2080 | 1765 | 2985 | Св. 0 до 1220 вкл. | Св. 0 до 1016 вкл. | Св. 0 до 813 вкл. |
| 15.10.8 | 2384 | 1765 | 2985 | Св. 0 до 1524 вкл. | Св. 0 до 1016 вкл. | Св. 0 до 813 вкл. |
| 20.10.8 | 2892 | 1765 | 2985 | Св. 0 до 2032 вкл. | Св. 0 до 1016 вкл. | Св. 0 до 813 вкл. |
Таблица 3
| Типоразмер | Пределы допускаемой абсолютной объемной погрешности, мкм, ± (L-измеряемая длина в мм) | Пределы допускаемой абсолютной погрешности касания (сканирования), мкм, ± | |||||||
| МРЕе | МРЕр | ||||||||
| TP20 | TP200, SP25 | LC15Dx, LC50Cx, LC60Dx | ТР20 | ТР200 | SP25 | LC15Dx | LC50Cx | LC60Dx | |
| 7.5.5 8.7.6 10.7.6 15.7.6 10.10.8 12.10.8 15.10.8 20.10.8 | 2,0+L/400 | 1,8+L/400 | 5,8+L/400 | 2,8 | 1,7 | 1,6 | 1,9 | 20,0 | 9,0 |
| Диапазон температур при поверке, °С -допускаемое изменение температуры | 20±2 1 °С/ч; 2 °С/8 ч |
| Диапазон рабочих температур, °С | От 15 до 40 |
| Относительная влажность воздуха, % | От 20 до 80 без конденсата |
| Расход воздуха, л/мин | |
| ALTERA 7.5.5, x.7.6 | 75 |
| ALTERA xx.10.8 | 80 |
| Давление сжатого воздуха, кПа | 620 |
| Питание | 230 В +10 % -5 %, 13А |
Таблица 4
| Наименование | Кол-во | Примечание |
| Машина трехкоординатная измерительная ALTERA | 1 шт. | |
| Пульт управления | 1 шт. | |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных головок и лазерных сканеров | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по МИ 1604-87.
Сведения о методе измерений содержатся в документе «Машины координатноизмерительные ALTERA. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным ALTERA
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 109 |
| Поверителей | 14 |
| Актуальность данных | 18.11.2024 |
