| Номер в госреестре | 59301-14 |
| Наименование СИ | Шумомеры, виброметры, анализаторы спектра цифровые |
| Обозначение типа СИ | Алгоритм-05 |
| Изготовитель | "SVANTEK Sp.z o.o.", Польша |
| Год регистрации | 2014 |
| Срок свидетельства | 14.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Шумомеры, виброметры, анализаторы спектра цифровые Алгоритм-05 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1 и 1/3 октавных полосах частот.
Конструктивно прибор выполнен в жёстком металлическом корпусе, в котором расположены электронные платы, клавиатура управления и цветной высококонтрастный OLED дисплей.
В нижней части корпуса прибора расположены разъемы для входа и выхода аналоговых и цифровых сигналов, используемых для управления, USB и USB Host порты для подключения внешних устройств, слот для установки внешней микро-SD карты в качестве дополнительной памяти для записи и сохранения результатов измерений, а также порт для подключения внешнего источника питания.
В верхней части корпуса прибора расположен звукоотражающий конус с разъёмом типа TNC, к которому можно подключить микрофонный предусилитель для У преполяризо-ванного конденсаторного микрофона или акселерометр.
Принцип действия прибора основан на преобразовании У '' микрофоном или акселерометром поступающего сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Результаты измерений отображаются на дисплее. Набор выводимых на дисплей параметров зависит от режима измерений. Прибор имеет встроенную память для хранения внутреннего программного обеспечения (ПО), а также внешнюю память на заменяемых микро-SD картах для записи и хранения непосредственно результатов измерений, которые могут быть переданы в ПЭВМ.
Приборы измеряют:
- уровень звука с частотными коррекциями A, B, C, Z и временными характеристиками F, S и I;
- виброускорение с частотными, частотно-взвешивающими и интегрирующими фильтрами HP1, HP3, HP10, Wh, VelMF, Vel1, Vel3, Vel10, Dil 1, Dil3, Dil 10 и постоянными времени от 0,1 до 10 с;
- максимальный и минимальный уровни звука;
- эквивалентный непрерывный уровень звука.
Встроенные цифровые 1/1 и 1/3 октавные фильтры выполняют параллельный анализ в реальном времени.
Приборы могут комплектоваться У'' конденсаторными микрофонами SV7052E, 40AZ, 40AM и акселерометрами SV80, SV81, SV84, SV150, AP98, AP2081, 3023M2, 3143M, 3233A.
Питание приборов может осуществляться от четырёх щелочных элементов или аккумуляторов размера АА, а также от внешнего источника питания постоянного тока (блока питания).

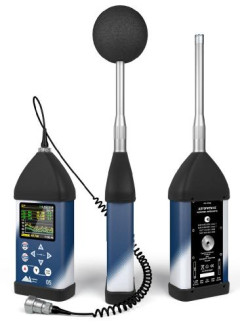

Внешний вид прибора, с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа, приведены на рисунке 1.
А Б В
Рисунок 1
А - прибор с акселерометром SV80, Б - с ветрозащитным экраном для микрофона SA22,
В - с микрофоном SV7052E
Для управления режимами работы приборов и обработки измерительных сигналов применяется внутреннее (встроенное) ПО AL05 firmware. ПО устанавливается при изготовлении прибора и не имеет возможности считывания и модификации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| 05v1.03.1.bin | ver.1.XX.XX и выше | - | - |
Метрологически значимая часть ПО приборов и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО приборов и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Количество каналов | 1 |
| Диапазон измерений уровня звукового давления, дБ | от 25 до 140 |
| Рабочий диапазон частот в режиме шумомера, Гц | от 10 до 20000 |
| Пределы допускаемой погрешности измерений опорного уровня звукового давления 114 дБ отн. 20 мкПа на частоте 1000 Гц, дБ | ± 0,7 |
| Частотные коррекции в режиме шумомера | А, B, С, Z |
| Временные характеристики в режиме шумомера | S, F, I |
| Класс точности в режиме шумомера | класс 1 по ГОСТ 17187-2010 |
| Пределы допускаемой погрешности измерений опорного уровня виброускорения 140 дБ отн. 10-6 м/с2 на частоте 159,2 Гц, дБ | ± 0,5 |
| Диапазон измерений виброускорения (среднеквадратическое значение), м/с | от 1,010-3 до 316 |
| Рабочий диапазон частот в режиме виброметра*, Гц | от 0,5 до 14000 |
| Частотные характеристики в режиме виброметра | HP1, HP3, HP10 |
| Рабочий диапазон частот в режиме октавного и третьоктавного анализа спектра, Гц | от 0,8 до 40 000 |
| Масса (с элементами питания), кг, не более | 0,52 |
| Габаритные размеры (высотахширинахтолщина), мм, не более | 200*79*39 (без предусилителя) |
| Электропитание | - 4 щелочных элемента (аккумулятора) размера АА; - блок питания постоянного тока напряжением 5 В |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре 30 °С), % | от минус 10 до плюс 50 от 5 до 90 |
Примечания: * диапазон частот прибора в режиме виброметра ограничен диапазоном частот
используемого акселерометра.
Комплект поставки приведен в таблице 3. Таблица 3
| Обозначение | Количество, штук |
| Шумомер, виброметр, анализатор спектра цифровой Алгоритм-05 | 1 |
| ^'' конденсаторный микрофон SV7052E | 1 |
| ^'' конденсаторный микрофон 40AZ | по отдельному заказу |
| ^'' конденсаторный микрофон 40AM | по отдельному заказу |
| микрофонный предусилитель SV12L | 1 |
| кабель микро USB - SC16 | 1 |
| ветрозащитный экран для микрофона SA22 | 1 |
| карта памяти SA62 - 8 ГБ | 1 |
| акселерометр SV80 | 1 |
| акселерометр SV81 | по отдельному заказу |
| акселерометр SV84 | по отдельному заказу |
| акселерометр SV150 | по отдельному заказу |
| акселерометр AP98 | по отдельному заказу |
| акселерометр AP2081 | по отдельному заказу |
| акселерометр 3023M2 | по отдельному заказу |
| акселерометр 3143M | по отдельному заказу |
| акселерометр 3233A | по отдельному заказу |
| кабель для акселерометра SC27 | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по ГОСТ Р 53188.3-2010 «Шумомеры. Часть 3. Методика поверки», ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;
- калибратор акустический 4231 (рег. № 15388-96), пределы допускаемой относительной погрешности воспроизведения уровня звукового давления ± 0,2 дБ;
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10): пределы допускаемой относительной погрешности воспроизведения ускорения ± 1,2 %.
«Шумомер, виброметр, анализатор спектра цифровой Алгоритм-05. Руководство по эксплуатации. Алгоритм-05 РЭ-001/13».
Нормативные и технические документы, устанавливающие требования к шумомерам, виброметрам, анализаторам спектра цифровым Алгоритм-05
1 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;
2 ГОСТ ИСО 8041-2006 «Воздействие вибрации на человека. Средства измерений»;
Лист № 5 Всего листов 5
3 ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;
4 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Выполнении работ по обеспечению безопасных условий и охраны труда.
