| Номер в госреестре | 59306-14 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | STAR 3 |
| Изготовитель | ООО "ИЭК МЕТАЛЛ-ПЛАСТ", г.Ясногорск |
| Год регистрации | 2014 |
| Срок свидетельства | 08.12.2019 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики электрической энергии статические трехфазные типа STAR 3 (далее -счетчики) предназначены для учета активной энергии в трехфазных цепях переменного тока с номинальной частотой 50 (60) Гц.
Принцип действия счетчиков основан на измерении активной мощности, которая преобразуется в последовательность импульсов, подаваемых на электромеханический счётный механизм или жидкокристаллический дисплей, отображающий суммарное количество электроэнергии, прошедшей через счётчик. Датчиком тока является шунт. В качестве датчика напряжения используется резистивные делители.
Счётчики имеют светодиодный индикатор работы, частота миганий которого пропорциональна потребляемой в данный момент мощности.
В счетчиках с внутренним тарификатором основой электронного счетного механизма является микроконтроллер, обеспечивающий учет потребляемой активной электроэнергии, ее раздельную тарификацию (до четырех тарифов).
Оптическое испытательное устройство и импульсный выход, гальванически изолированы от остальных цепей и предназначены для поверки счетчиков.
Счетчики используются в цепях для учета электроэнергии.
Счетчики идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанным в таблице 1.

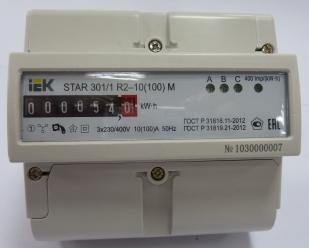

Внешний вид счетчиков и места пломбировки от несанкционированного и санкционированного доступа приведены на рисунке 1.
Расшифровка обозначения счетчиков электрической энергии статических трехфазных типа STAR 3
STAR 3 ХХ/ 1 X X -Х(Х) X Х Х ХХ Х
Дополнительные обозначения:
Р - реле ограничения мощности;
М - модернизированная усеченная версия.
Тип интерфейса:
ИО - интерфейс RS-485 и оптический (инфракрасный) порт Тип датчика тока:
Ш (или отсутствие буквы) - шунт;
ТТТ2 - два шунта.
Количество тарифов: отсутствие цифры - 1 тариф.4 - 4 тарифа Тип счётного механизма:
М - электромеханический;
Э - электронный.
Ток базовый (максимальный), А Габарит корпуса:
1-14;3-3.5-5 Тип монтажа:
R - на рейку ТН35-7,5 ;
C - на вертикальную поверхность.
Класс точности Номер модели.
Тип счетчика.
Основные метрологические и технические характеристики счетчиков электрической энергии статических трехфазных STAR 3 представлены в таблице 1.
Таблица 1
| Наименование параметра | Значение | |||||
| Тип | STAR 3 | |||||
| Модификация | 301/1 R2- 5(60)М | 301/1 R2- 10(100)М | 301/1 R2-5(60P | 301/1 R2-10 (100)Э | 304/1 R2-5(60P 4ШИО | 304/1 R2-10 (100)Э 4ШИО |
| Количество фаз | 3 | |||||
| Класс точности | 1 | |||||
| Номинальное напряжение, В | 230/400 | |||||
| Номинальный (базовый) ток, А | 5 | 10 | 5 | 10 | 5 | 10 |
| Максимальный ток, А | 60 | 100 | 60 | 100 | 60 | 100 |
| Максимальное количество тарифов | 1 | 4 | ||||
| Номинальная частота сети Гном, Гц | 50 | |||||
| Стартовый ток счетчика, А | 0,004 1б | |||||
| Постоянная счетчика, имп./(кВтч) | 1600 | 400 1600 400 | 1600 400 | |||
| Основная погрешность хода часов, с/сутки | ± 0,5 |
| Тип отчетного устройства | Электромеханическое Электронное (ЖКИ) |
| Тип монтажа | на DIN-рейку |
| Степень защиты по ГОСТ 14254-96 | IP51 |
| Тип учитываемой энергии | Активная |
| Масса, кг, не более | 0,7 0,9 |
| Г абаритные размеры (ШхВхГ), мм | 122х123,8х65,5 |
| Температура окружающего воздуха, °С | от минус 40 до плюс 70 от минус 30 до плюс 70 |
| Относительная влажность, %, не более | от 0 до 95 |
| Атмосферное давление, кПа | от 85 до 105 |
Продолжение таблицы 1
| Наименование параметра | Значение | ||||||||
| Тип | STAR 3 | ||||||||
| Модификация | 302/1 С4- 5(60)М | 302/1 С4-10 (100)М | 302/1 С4-5 (7,5)М Т | 302/1 С4- 5(60)Э | 302/1 С4-10 (100)Э | 302/1 С4-5 (7,5)Э Т | 304/1 С4- 5(60)Э 4ШИО | 304/1 С4-10 (100)Э 4ШИО | 304/1 4-5 (7,5)Э 4ТИО |
| Количество фаз | 3 | ||||||||
| Класс точности | 1 | ||||||||
| Номинальное напряжение, В | 230/400 | ||||||||
| Номинальный (базовый) ток, А | 5 | 10 | 5 | 5 | 10 | 5 | 5 | 10 | 5 |
| Максимальный ток, А | 60 | 100 | 7,5 | 60 | 100 | 7,5 | 60 | 100 | 7,5 |
| Максимальное количество тарифов | 1 | 4 | |||||||
| Номинальная частота сети ^ом, Гц | 50 | ||||||||
| Стартовый ток счетчика, А | 0,004 1б | ||||||||
| Постоянная счетчика, имп./(кВтч) | 1600 | 400 | 6400 | 1600 | 400 | 6400 | 1600 | 400 | 6400 |
| Основная погрешность хода часов, с/сутки | ± 0,5 | ||||||||
| Тип отчетного устройства | Электромеханическое | Электронное (ЖКИ) | |||||||
| Тип монтажа | на панель | ||||||||
| Степень защиты по ГОСТ 14254-96 | IP54 | ||||||||
| Тип учитываемой энергии | Активная | ||||||||
| Масса, кг, не более | 1,9 | |
| Г абаритные размеры (ШхВхГ), мм | 175х245х71,9 | |
| Средняя наработка до отказа не менее, ч | 140000 | |
| Средний срок службы не менее, лет | 30 | |
| Температура окружающего воздуха, °С | от минус 40 до плюс 70 | от минус 30 до плюс 70 |
| Относительная влажность, %, не более | от 0 до 95 | |
| Атмосферное давление, кПа | от 85 до 105 | |
Знак утверждения типа наносят на лицевую панель счетчиков методом лазерной маркировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
В комплект поставки входят:
- счётчик - 1 шт.;
- пломба с пломбировочной проволокой - 2 шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации (по запросу, на партию ) - 1 экз.;
- упаковочная коробка - 1 шт.
Поверка счетчиков электрической энергии статических однофазных STAR 3 осуществляется по документу МП-073/551-2014 «Счетчики электрической энергии статические трехфазные STAR 3. Методика поверки», утвержденному в июле 2014 г..
Перечень основных средств, применяемых при поверке:
- Установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1: максимальное значение напряжения: 3*456 В; максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 - 360°; предел допускаемой относительной погрешности измерения энергии ± 0,05 %, (Госреестр № 37404-08).
Методы измерений с помощью счетчиков электрической энергии трехфазных статических STAR 3 указаны в документе «Счетчики электрической энергии трехфазные статические STAR 3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим трехфазным STAR 3
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. Технические условия. CCE1.001.2014 ТУ.
- выполнение государственных учетных операций и учет количества энергетических ресурсов.
| Зарегистрировано поверок | 161 |
| Поверителей | 21 |
| Актуальность данных | 16.09.2024 |
