Манометр дифференциальный 106QE-10-(FTUY)O, 59307-14

Манометр дифференциальный модель 106QE-10-(FTUY)O (далее по тексту - манометр) предназначен для измерений разности давлений жидкостей и газов в составе установок разделения воздуха 2хТ1300 на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».

Документы

Описание типа

Карточка СИ

Номер в госреестре	59307-14
Наименование СИ	Манометр дифференциальный
Обозначение типа СИ	106QE-10-(FTUY)O
Изготовитель	"Mid-West Instrument", США
Год регистрации	2014
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве упругого элемента используется сильфон, который представляет собой гофрированную коробку, выполненную в виде цилиндра с равномерными складками (гофрами). Если такой сильфон подвергнуть действию избыточного давления снаружи или изнутри, то он сожмется или растянется по высоте так, что его горизонтальные поверхности будут перемещаться параллельно самим себе. Величина перемещения пропорциональна величине измеряемого давления.

Корпус и внутренние детали манометра выполнены из нержавеющей стали марки 316

SS.

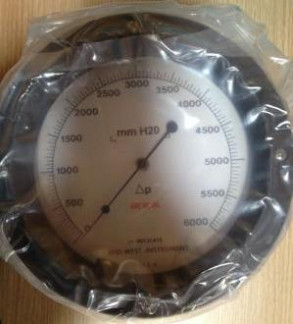

Внешний вид манометра представлен на рисунке 1.

Технические характеристики

Таблица 1

Диапазон измерений разности давлений, мм вод. ст. (кПа)	от 0 до 6000 (от 0 до 58,84)
Пределы допускаемой основной приведенной погрешности, %	± 1
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха , %/10 °С	± 0,5
Диапазон рабочих температур, °С	от минус 40 до плюс 95
Диаметр, мм, не более	143
Масса, кг, не более	7,5

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом наклейки

Комплектность

1 шт; 1 экз.

Манометр дифференциальный модель 106QE-10-(FTUY)O Паспорт

Поверка

осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр грузопоршневой МП-2,5, ВПИ 250 кПа, класс точности 0,01%.

Сведения о методах измерений

приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к манометру дифференциальному модели 106QE-10-(FTUY)O

ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».

МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (ОАО «Евраз Нижнетагильский металлургический комбинат»).
