| Номер в госреестре | 59316-14 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | 109QE-10-(FUY)O |
| Изготовитель | "Mid-West Instrument", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры дифференциальные модель 142SC-00-(FTU)O (далее по тексту - манометры) предназначены для измерений перепада давлений воздуха, жидкого аргона, жидкого азота в составе установок разделения воздуха 2хТ1300 на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Гибкая упругая диафрагма и пружина перемещаются под влиянием перепада давлений. Магнит, соединенный с диафрагмой, передает сигнал о перемещении через стенку компрессионной камеры следящему магниту, прикрепленному к показывающей стрелке прибора. Вращение следящего магнита, заставляет стрелку следовать движению внутреннего магнита и таким образом показывать значение дифференциального давления на градуированной шкале прибора. Корпус и внутренние детали манометров выполнены из нержавеющей стали марки 316
SS.

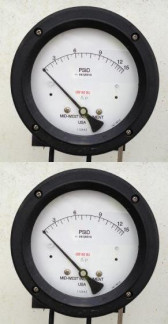

Внешний вид манометра приведен на рисунке 1.
Таблица 1
| Диапазон измерений разности давлений, PSID (кПа) | от 0 до 15 (от 0 до 103,42) |
| Пределы допускаемой основной приведенной погрешности, % | ± 3 |
| Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха , %/10 °С | ± 0,5 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 93 |
| Диаметр, мм, не более | 160 |
| Масса, кг, не более | 3 |
10 шт; 10 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-2,5, ВПИ 250 кПа, класс точности 0,01%.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным модель 142SC-00-(FTU)O
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (ОАО «Евраз Нижнетагильский металлургический комбинат»).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
