Рабочий эталон единиц длины и ослабления в световоде, 59320-14

59320-14
Рабочий эталон единиц длины и ослабления в световоде (далее по тексту - эталон) предназначен для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.
Документы
Карточка СИ
Номер в госреестре 59320-14
Наименование СИ Рабочий эталон единиц длины и ослабления в световоде
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Рабочий эталон единиц длины и ослабления в световоде (далее по тексту - эталон) предназначен для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.

Описание

Принцип действия рабочего эталона единиц длины и ослабления в световоде основан на формировании оптическим генератором оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе оптического генератора. Оптические генераторы работают в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Проверка динамического диапазона оптического рефлектометра производится путем определения диапазона от максимума до уровня шумов на получаемой рефлектограмме при подключении к рефлектометру оптического волокна.

В состав эталона входят:

-    генератор оптический модели ОГ-2-3/08, предназначенный для поверки многомодовых оптических рефлектометров;

-    многомодовое оптическое волокно длиной 8 км.

Управление работой оптического генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый многомодовый рефлектометр соединяется с оптическим генератором при помощи многомодового оптического соединительного кабеля, входящего в комплект поставки эталона.

Для ограничения доступа внутрь корпуса оптического генератора произведено его пломбирование.

Конструктивно оптический генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а многомодовое оптическое волокно намотано на стандартную катушку и оконцовано разъемами FC.

место размещения знака утверждения типа

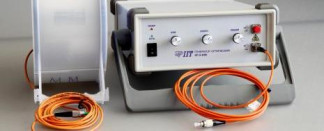

Рисунок 1 - Внешний вид рабочего эталона единиц длины и ослабления в световоде с указанием мест пломбирования и размещения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее по тексту ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

og 2 3

Номер версии (идентификационный номер) ПО

6.10.5.11

Цифровой идентификатор ПО

F4F0DA3B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части оптического генератора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики генератора оптического модели ОГ-2-3/08

Наименование характеристики

Значение характеристики

Рабочая длина волны оптического излучения, нм

850 ± 20

Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км

0,07 - 100

Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне А, м

А= ± ( 0,15 + 5 10-6 L) , где L - воспроизводимая длина, м

Диапазон воспроизведения ослабления оптического излучения, дБ

1 - 50

Диапазон измерений ослабления оптического излучения, дБ

1 - 20

Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ

± 0,02-А, где А - измеряемое ослабление, дБ

Длительность зондирующих импульсов, нс:

-    при проверке шкалы длин

-    при проверке шкалы ослаблений

300, 1000, 3000, 10000, 30000 2000, 6000, 10000, 20000, 50000

Пределы допускаемой относительной погрешности длительности зондирующих импульсов, %

± 10

Таблица 3 - Технические характеристики рабочего эталона единиц длины и ослабления в световоде

Электропитание осуществляется от сети переменного тока

через блок питания с:

напряжением, В

220 ± 22

частотой, Гц

50 ± 0,5

Г абаритные размеры (ДхШхВ), мм, не более

- оптический генератор

292 х 320 х 118

- катушка с многомодовым оптическим волокном

0=250; Н=110

Масса, кг, не более

- оптический генератор

5

- катушка с многомодовым оптическим волокном

2

Условия эксплуатации:

- температура окружающего воздуха, °С

15 - 25

- относительная влажность воздуха при 20 °С, %, не более

80

- атмосферное давление, кПа

84 - 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации КВФШ.201119.018 РЭ печатным способом и в виде наклейки на переднюю панель корпуса оптического генератора методом наклеивания.

Комплектность

Таблица 3

Наименование

Количество, шт.

Генератор оптический модели 0Г-2-3/08

1

Соединительный оптический кабель ОКС-1

1

Блок питания

1

Кабель для соединения с ПЭВМ

1

Диск с программным обеспечением

1

Катушка с многомодовым оптическим волокном

1

Сумка упаковочная

1

Руководство по эксплуатации КВФШ.201119.018 РЭ

1

Методика поверки МП 37.Д4-14

1

Поверка

осуществляется по документу МП 37.Д4-14 «Государственная система обеспечения единства измерений. Рабочий эталон единиц длины и ослабления в световоде. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в июне 2014 г.

Основные средства поверки:

1    Г осударственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.

Основные метрологические характеристики:

-    диапазон длин волн: от 0,6 до 1,7 мкм;

5    2

-    для единицы длины распространения сигнала: L = 10 - 610 м, 0L = 6,5-10" - 0,45 м,

Sl = 1,510-2 м;

7    3

-    для единицы времени распространения сигнала: T = 110 - 610 с,

0т = 0,65• 10-9 - 4,5 10-9 с, Sт = 1,5 10-10 с.

Комплекс средств измерений для воспроизведения единиц длины и времени распространения сигнала в ВОСП из состава ГЭТ 170- 2011:

1    Генератор испытательных импульсов И1-15, ГР СИ № 7513-79.

Основные метрологические характеристики:

-    временной сдвиг (задержка) основного импульса: 0,03 - 1 мкс;

-    погрешность установки временного сдвига: (0,1D + 0,01), мкс, где D - значение временного сдвига, мкс.

2    Осциллограф цифровой запоминающий TDS 3052B, ГР СИ № 30560-05 Основные метрологические характеристики:

-    диапазон измерений: 0 - 500 МГц;

-    погрешность измерений: ± 1,5 %

2    Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.

Основные метрологические характеристики:

-10 -2

-    диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;

-    диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм

-    пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.

Сведения о методах измерений

«Рабочий эталон единиц длины и ослабления в световоде. Руководство по эксплуатации КВФШ.201119.018 РЭ», раздел 7.

Нормативные документы, устанавливающие требования к рабочему эталону единиц длины и ослабления в световоде

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 16.09.2024
