| Номер в госреестре | 59325-14 |
| Наименование СИ | Спектрометры атомно-эмиссионные с микроволновой плазмой |
| Обозначение типа СИ | 4200 MP-AES |
| Изготовитель | "Agilent Technologies", Австралия |
| Год регистрации | 2014 |
| Срок свидетельства | 08.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

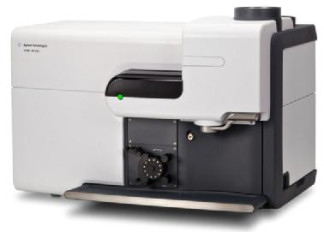

Спектрометры атомно-эмиссионные с микроволновой плазмой 4200 MP-AES (далее по тексту - спектрометры), предназначены для измерения массовой концентрации элементов в пробах растворов и твердых веществ в соответствии с аттестованными и стандартизованными методами (методиками).
Принцип действия спектрометров основан на определении элементного состава вещества по оптическим спектрам излучения атомов и ионов анализируемой пробы, возбуждаемых источником облучающего их света. В качестве источника света в спектрометрах используется СВЧ-насыщаемая плазма азота.
Спектрометры представляют собой стационарные лабораторные приборы, которые состоят из источника возбуждения спектра, спектрального блока, системы регистрации и автоматизированной системы управления на базе IBM-совместимого компьютера.
Источник возбуждения спектра состоит из распылителя, распылительной камеры, перистальтического насоса и кварцевой горелки, установленной в волноводе, на который подаётся регулируемое магнитное поле с помощью магнетрона.
Оптическая система состоит из монохроматора с диапазоном измерения от 178 до 780 нм и детектора на основе ПЗС матрицы, охлаждаемой элементом Пельтье до 0 оС и имеющий систему защиты от “засветки”.
Управление процессом измерения в приборах осуществляется от внутреннего контроллера и IBM PC - совместимого компьютера с помощью специального программного обеспечения.
Спектрометры оснащены автономным ПО «MP Expert», которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные._
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.0.1.) | Другие идентифи кационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MP Expert | от 1.0.1. до 9.9.9. | FD45FEEA300E7EF7 15E9C472C82AC0F1 | - | MD5 |
К метрологически значимой части ПО относится файл mpexpert.exe, который выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ построение калибровочных зависимостей;
■ расчет содержания определяемого компонента
■ обработка, хранение и передача результатов измерений;
■ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики спектрометров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм | от 178 до 780 |
| Спектральное разрешение (на уровне 50 % от интенсивности пика), нм, не более | 0,05 |
| Пределы обнаружения контрольных элементов (по критерию 3о), мкг/дм , не более: - Ba (Х= 614,171 нм) - Mn (k= 403,076 нм) - Cu (k= 324,754 нм) | 2 7,5 15 |
| Предел допускаемого относительного среднеквадратического отклонения (ОСКО) случайной составляющей погрешности спектрометра при измерении массовой концентрации контрольных элементов (Ba, Mn, Cu), %, не более | 3,0 |
| Г абаритные размеры (ДхШхВ), мм, не более | 960x660x660 |
| Масса, кг, не более | 73 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Напряжение сетевого питания частотой 50 ± 1 Гц | 220 ±22 |
| Потребляемая мощность, В А, не более | 2040 |
| Условия эксплуатации: о/~' температура окружающего воздуха, С относительная влажность воздуха, %, не более атмосферное давление, кПа | от 15 до 30 80 от 84 до 106 |
наносится на титульный лист руководства пользователя печатным способом на руководство по эксплуатации и на заднюю панель спектрометров методом наклеивания.
Комплектность спектрометров приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| Спектрометр атомно-эмиссионный с микроволновой плазмой 4200 MP-AES | 1 |
| Генератор азота из воздуха Agilent 4107 (25 л/мин; N2 > 99,5%) | 1 |
| Система подготовки проб SPS 3 | 1 |
| Многорежимная система ввода проб MSIS | 1 |
| Внешний модуль регулировки расхода газа (EGCM) | 1 |
| У стройство продувки монохроматора воздухом | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Руководство пользователя ПО | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП242-1810-2014 | 1 |
осуществляется по документу МП-242-1810-2014 «Спектрометры атомно-эмиссионные с микроволновой плазмой 4200 MP-AES. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 августа 2014 г.
Основные средства поверки:
Государственные стандартные образцы состава ионов металлов: Ba (ГСО 7760-2000), Mn (ГСО 7762-2000), Cu (ГСО 7770-2000) или аналогичные по составу и метрологическим характеристикам.
приведены в следующих документах:
1) Спектрометры атомно-эмиссионные с микроволновой плазмой 4200 MP-AES. Руководство по эксплуатации.
2) ГОСТ Р 51309-99. Вода питьевая. Определение содержания элементов. Метод атомно-эмиссионого анализа с индукционной плазмой.
3) ГОСТ 27973.2-88. Золото. Метод атомно-эмиссионного анализа с индукционной плазмой.
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-эмиссионным с микроволновой плазмой 4200 MP-AES
Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 36 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
