Трансформаторы тока LVQB-220W2, 59327-14

Назначение

Трансформаторы тока LVQB-220W2 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления. Применяются в установках переменного тока промышленной частоты в электросетях 220 кВ.

Описание

Трансформаторы тока LVQB-220W2 являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных

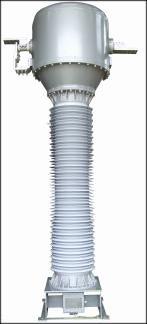

обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из фарфора или силикона. Высоковольтная изоляция внутри обеспечивается за счёт смеси элегаза и азота, плотность которой контролируется монитором плотности, снабженным сигнализирующими и отключающими контактами. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от четырех до шести вторичных обмоток - измерительных и/или защитных. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Технические характеристики

Класс напряжения, кВ Наибольшее рабочее напряжение, кВ Номинальный первичный ток, А Номинальный вторичный ток, А

Класс точности/ номинальный коэффициент безопасности приборов вторичных обмоток для учета и измерения Класс точности/ номинальная предельная кратность вторичных обмоток для защиты Номинальная мощность вторичной нагрузки, при коэффициенте мощности cos ф = 0,8:

-    обмоток для учета и измерения, В-А

-    обмоток для защиты, В-А Номинальная частота, Гц Габаритные размеры (ДхШхВ), мм Масса не более, кг

220

252

от 100 до 4000

1 или 5

0,2S; 0,2; 0,5S; 0,5/ (5; 10) 5P; 10P/ (10; 15; 20; 30)

от 5 до 60 от 5 до 60 50 или 60 1730x980x3830 1200

Климатическое исполнение УХЛ1 в диапазоне от - 55 °C до + 55 °C.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом штамповки или наклейки, а на паспорт - типографским способом.

Комплектность

Трансформатор тока LVQB-220W2 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:

-    трансформаторы тока эталонные ТТИ-5000.5 (Госреестр СИ РФ № 27007-04), номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %,

-    прибор сравнения КНТ-03 (Госреестр СИ РФ № 24719-03), токовой погрешности ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А - значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в Руководстве по эксплуатации «Трансформаторы тока LVQB-220W2» фирмы «Hengyang Nanfang Instrument Transformer Co., Ltd.»

Нормативные документы, устанавливающие требования к трансформаторам тока LVQB-220W2:

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Рекомендации к применению

-    осуществление торговли и учета количества энергетических ресурсов.
