Трансформаторы тока TPU 60.23 и TPU 65.23 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электрических сетях до 20 кВ с частотой 50 Гц. Применяются для работы во внутренних устройствах в условиях умеренного климата.

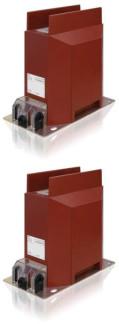

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Выводы первичной обмотки расположены в верхней части трансформатора, подключение осуществляется с помощью болтов М12. Трансформаторы имеют две основные (измерительные) и две дополнительные (защитные) вторичные обмотки. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Таблица 1 - Характеристики трансформаторов тока TPU 60.23
| Характеристики | Значения |
| Наибольшее рабочее напряжение, кВ | 24 |
| Номинальный первичный ток, А | 600 |
| Номинальный вторичный ток, А | 5 |
| Класс точности основной измерительной вторичной обмотки, 2S1-2S2 | 0,5S |
| Класс точности дополнительной защитной вторичной обмотки, 1S1-1S2 | 5P |
| Номинальная нагрузка основной измерительной вторичной обмотки, 2S1-2S2, В А | 10 |
| Номинальная нагрузка дополнительной защитной вторичной обмотки, 1S1-1S2, В А | 20 |
| Номинальный коэффициент безопасности основной измерительной вторичной обмотки, 2S1-2S2 не более | 5 |
| Номинальная предельная кратность дополнительной защитной вторичной обмотки, 1S1-1S2 не менее | 20 |
| Номинальная частота, Гц | 50 |
| Масса, кг | 45 |
| Г абаритные размеры: - высота, мм | 340 |
| - ширина, мм | 178 |
| - глубина, мм | 455 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Таблица 2 - Характеристики трансформаторов тока TPU 65.23
| Характеристики | Значения |
| Наибольшее рабочее напряжение, кВ | 24 |
| Номинальный первичный ток, А | 2000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности основных измерительных вторичных обмоток, 3S1 -3 S2, 4S1-4S2 | 0,5; 0,5S |
| Класс точности дополнительных защитных вторичных обмоток, 1S1-1S2, 2S1-2S2 | 10P; 10P |
| Номинальная нагрузка основных измерительных вторичных обмоток, 3S1-3S2, 4S1-4S2, В А | 10; 10 |
| Номинальная нагрузка дополнительной защитной вторичной обмотки, 1S1-1S2, 2S1-2S2В•А | 20; 20 |
| Номинальный коэффициент безопасности основных измерительных вторичных обмоток, 3S1-3S2, 4S1-4S2^ более | 5; 5 |
| Номинальная предельная кратность дополнительных защитных вторичных обмоток, 1S1-1S2, 2S1-2S2 не менее | 20; 20 |
| Номинальная частота, Гц | 50 |
| Масса, кг | 45 |
| Габаритные размеры: - высота, мм | 340 |
| - ширина, мм | 178 |
| - глубина, мм | 455 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
1VLT5107036913,
1VLT5107036916, 1VLT5107036917, 1VLT5107036918, 1VLT5107036919).
Трансформатор тока TPU 65.23 12 шт.
(Зав. №№ 1VLT5107036860, 1VLT5107036861, 1VLT5107036862, 1VLT5107036863, 1VLT5107036864, 1VLT5107036865, 1VLT5107036866, 1VLT5107036867, 1VLT5107036868, 1VLT5107036869, 1VLT5107036870, 1VLT5107036871,
Паспорт 60 экз.
осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки». Основные средства поверки:
- Трансформатор тока измерительный лабораторный ИТТ-3000.5 (кл. т. 0,01);
- Прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Трансформатор тока TPU 60.23 48 шт.
(Зав. №№ 1VLT5107036872, 1VLT5107036873, 1VLT5107036874,
1VLT5107036875,
1VLT5107036879,
1VLT5107036883,
1VLT5107036887,
1VLT5107036891,
1VLT5107036895,
1VLT5107036899,
1VLT5107036903,
1VLT5107036907,
1VLT5107036911,
1VLT5107036915,
Нормативные документы, устанавливающие требования к трансформаторам тока TPU 60.23, TPU 65.23
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия";
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки";
Техническая документация фирмы «ABB s.r.o. PTPM Brno», Чешская Республика.
