Государственный реестр средств измерений

Влагомеры сырой нефти ВСН-ПИК-Т, 59365-14

59365-14
Влагомеры сырой нефти ВСН-ПИК-Т (далее - влагомер) предназначены для непрерывного измерения содержания воды в нефти. Измеряемая среда - сырая нефть, после предварительной сепарации свободного газа.
Документы
Карточка СИ
Номер в госреестре 59365-14
Наименование СИ Влагомеры сырой нефти
Обозначение типа СИ ВСН-ПИК-Т
Изготовитель ООО "ПИК Сервис-Комплект", г.Москва
Год регистрации 2014
Срок свидетельства 27.08.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Влагомеры сырой нефти ВСН-ПИК-Т (далее - влагомер) предназначены для непрерывного измерения содержания воды в нефти. Измеряемая среда - сырая нефть, после предварительной сепарации свободного газа.

Описание

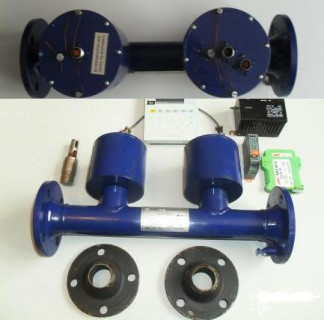

Влагомер состоит из первичного измерительного преобразователя (далее - ПИП-ВСН), вторичного измерительного преобразователя, блока питания (далее - БП) и щелевого пробозаборного устройства (далее - ЩПУ-ПИК). В качестве вторичного измерительного преобразователя используются контроллеры Segnetics SMH2010 и ОВЕН СПК107 (далее - контроллер).

В состав ПИП-ВСН входят две платы микропроцессорного устройства и емкостной коаксиальный датчик. Емкостный коаксиальный датчик выполнен в виде отрезка трубопровода с диаметром рабочего сечения от 50 мм до 300 мм. С помощью фланцев ПИП-ВСН подсоединяется к технологическому трубопроводу. Коаксиально расположенный внутренний электрод датчика имеет две части, покрытые диэлектриком и разделенные между собой вставкой из диэлектрика. Обе части плотно стянуты между собой и имеют на концах обтекатели из диэлектрика. С помощью проходного электрода, размещенного в проходном изоляторе, каждая из частей центрального изолированного электрода подсоединена к плате микропроцессорного устройства. Плата микропроцессорного устройства размещена внутри корпуса крышками, обеспечивающими взрывозащищенное исполнение.

В верхней крышке изделия предусмотрены отверстия для установки электрических соединителей. Через первый разъем ХР1 по кабелю от БП подается напряжение питания, а также осуществляется подключение преобразователя к цифровому интерфейсу, а через второй разъем ХР2 подается напряжение питания на вторую плату микропроцессорного устройства и осуществляется обмен данными между платами.

Измерение содержания воды происходит в следующей последовательности:

Комплексная диэлектрическая проницаемость измеряемой среды преобразуется в полное комплексное сопротивление и в частоту автогенератора. По зависимости от изменения частоты автогенератора производится измерение содержания воды в нефти. Измеренное значение содержания воды преобразуется в цифровой код интерфейса RS-485 или RS (цифровая токовая петля).

Контроллер используется в комплекте с блоком искрозащиты БИЗ-ВСН. Работа контроллера осуществляется следующим образом: При подаче питания производится инициализация контроллера и выход в режим термостабилизации. Затем в ПИП-ВСН производится вычисление текущих параметров и осуществляется передача результатов измерений по протоколу Modbus-RTU на контроллер. Далее контроллером производится дальнейшая обработка данных и визуализация результатов измерений содержания воды.

Для преобразования выходного сигнала контроллера в токовый сигнал используется нормирующий преобразователь ICP DAS SG-3071.

Влагомер градуируется на определенный сорт нефти и пластовой воды с места эксплуатации. Щелевое пробозаборное устройство ЩПУ-ПИК является вспомогательным устройством и служит для отбора представительной пробы при проведении контрольных измерений влагомера.

ПИП-ВСН соответствует требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 имеет маркировку взрывозащиты «ЕхibIIAT3 и может устанавливаться во взрывоопасных зонах в соответствии с гл.7.3 ПУЭ и другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Лист № 2 Всего листов 5

БИЗ-ВСН с видом взрывозащиты «Искробезопасная электрическая цепь» уровня “ib”, имеет маркировку взрывозащиты “ExibIIA” соответствует ГОСТ 30852.10-2002 и может устанавливаться только вне взрывоопасных зон.

Контроллер в комплекте с преобразователем ICP DAS SG-3071 и БИЗ-ВСН устанавливается вне взровоопасных зон и предназначен для:

питания 11И11-ВСН с видом взрывозащиты «Искробезопасная электрическая цепь» уровня “ ib” по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002.

Программное обеспечение

Программное обеспечение установлено в контроллере.

Идентификационные данные программного обеспечения:

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

VSN

191

25819460

*

* - цифровой идентификатор = номер версии*соп81:1+соп812. Const1, Const2 - зашифрованные числа, хранящиеся в закрытой зоне программы.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Т а б л и ц а 1

Диапазон измерений, объемная доля воды, %

0,2..100

Пределы допускаемых значений абсолютной погрешности, объемная доля воды, %, в поддиапазонах:

(0,2 - 5) %, объемная доля воды (5 - 30) %, объемная доля воды (30 - 100) %, объемная доля воды

±0,1

±0,8

±1,0

Представление результатов измерений

в цифровом виде

Дискретность отсчета, %, объемная доля

0,01

Обработка результатов измерений

автоматическая

Режим работы влагомера

непрерывный

Цифровые интерфейсы

RS 232, RS 485 протокол MODBUS RTU

У нифицированный сигнал постоянного тока, мА

4..20

Потребляемая мощность влагомера В-А, не более:

5

Температура окружающей среды, °С:

-    ПИП-ВСН

-    Контроллер

минус 50..+ 50 минус 10..+50

Рабочее давление в трубопроводе, МПа, не более

10

Температура измеряемой среды, °С

Температура измеряемой среды, при насыщенном растворе солей в воде, °С

0..+200 минус 17..+ 200

Среднее время безотказной работы влагомера, часов, не менее

25000

Средний срок службы в целом, лет, не менее

6

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства по эксплуатации типографическим способом, на металлической табличке прикрепленной к корпусу ПИП-ВСН и на лицевой стороне корпуса контроллеров Segnetics SMH2010 и ОВЕН СПК107 способом шелко-графии.

Комплект поставки влагомеров сырой нефти ВСН-ПИК-Т должен соответствовать таблице 2.

Т а б л и ц а 2

Наименование

Обозначение

Количество

1. Первичный измерительный преобразователь ПИП-ВСН

ВСН-ПИК-Т-01.00.00

1 шт.

2. Щелевое пробозаборное устройст во ЩПУ-ПИК

ЩПУ-ПИК 08.099.00

1 шт.

3. Блок питания DPP50-24* TDK Lambda

967-DPP5024

1 шт.

4. Контроллер Segnetics SMH2010 в комплекте с нормирующим преобразователем ICP DAS SG-3071 или ОВЕН СПК107*

ВСН-ПИК-Т-03.00

1 шт.

5. Блок искрозащиты БИЗ-ВСН

БИЗ-ВСН 00.00.00

1 шт.

6. Программа для проведения градуировки и калибровки прибора

«Градуировка ВСН-ПИК-Т. еxe»

1 экз.

7. Руководство по эксплуатации

6.01.00.00РЭ

1 шт.

8. ГСИ. «Влагомеры нефти поточные. Методика поверки» (с изменением № 1, № 2).

МИ 3303-2011

1 экз.

9. Упаковочный лист

ВСН-ПИК-Т-04.00

1 экз.

* или аналогичный по параметрам Поверка

осуществляется по МИ 3303-2011 ГСИ. «Влагомеры нефти поточные. Методика поверки» (с изменением № 1, № 2).

Перечень эталонов применяемых при поверке:

-установка для градуировки и поверки первичных измерительных преобразователей объемных долей воды в нефти УГПВ;

-    весы электронные лабораторные по ГОСТ Р 53228-2008 с пределами допускаемой абсолютной погрешности не более ±50 мг;

-    ареометры АОН-1по ГОСТ 18481-81;

-    средство измерений остаточного влагосодержания нефти с пределами допускаемой абсолютной погрешности, объемная доля воды, %, не более ± 0,03;

-    термометр группы 3 с пределом измерения от 0 до 200 °С по ГОСТ 400-80.

Примечание: допускается применение других эталонных средств и поверочного оборудования с аналогичными или лучшими характеристиками.

Нормативные и технические документы, распространяющиеся на влагомеры сырой нефти ВСН-ПИК-Т

Лист № 5 Всего листов 5

Рекомендации к применению

- при осуществлении торговли.
